描述

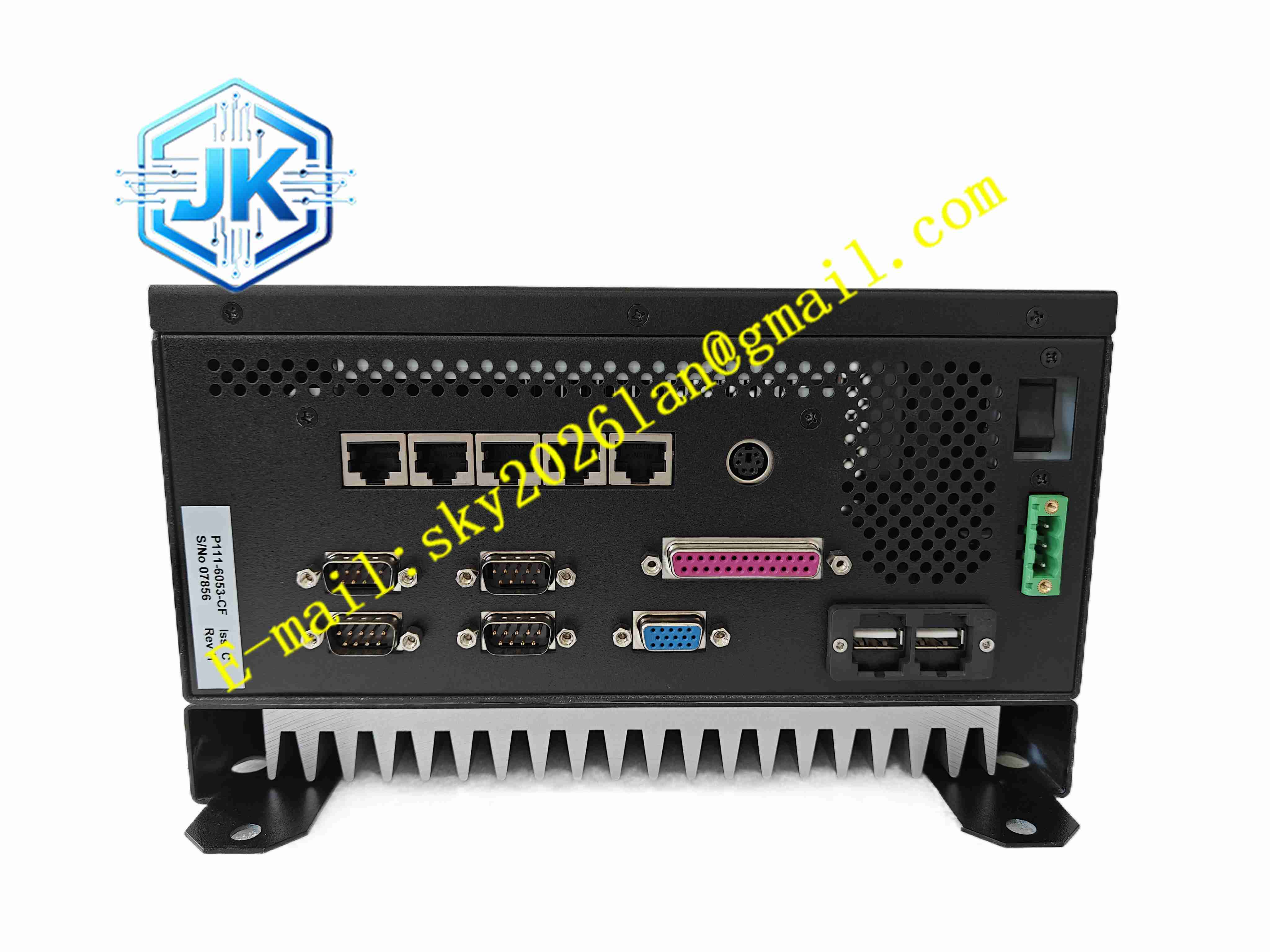

GE P111-6053
技术规格
- 产品类型：工业通讯接口板
- 通讯接口：RS232/RS485
- 总线协议：Modbus RTU
- 波特率：300~19200bps
- 隔离：500V 通道隔离
- 供电：背板 / 主板 5V
- 工作温度：0℃～+60℃
- 存储温度：-20℃～+70℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20
- 安装形式：插卡式
- LED：TX/RX 状态
功能特点
- 多串口工业通讯扩展
- RS232 与 RS485 双模式
- Modbus RTU 协议
- 通道电气隔离
- 前面板 LED 指示通讯状态
- 工业级元器件
- 适应强电磁环境
- 即插即用驱动
- 长期连续运行
- 模块化设计
应用场景
- GE PLC 与上位机通讯
- 变频器、仪表 Modbus 接入
- 水处理厂远程通讯
- 制造业设备联网
- 电力 RTU 数据采集
材质构成
- PCB 主板：FR4 电路板
- 通讯器件：RS232/RS485 收发器、光耦
- 连接器：背板连接器、DB9
- 无源元件：TVS、电阻、电容
- 前面板：金属面板
结构特征
- 插卡结构，机架 / PC 插槽
- 前面板 DB9 与 LED
- 内部通讯隔离区
- 背板金手指
- 插拔锁紧
- 金属屏蔽
工作原理 CPU 通过背板读取数据封装为串口报文，经隔离收发器发送至外部设备。外部串口信号经隔离转换为数字量，通过背板上传 CPU。LED 指示收发状态。
安装要求
- 断电插入插槽
- 串口线屏蔽
- RS485 末端 120Ω 终端
- 接地
- 温度 0℃～+60℃
- 安装驱动配置参数
- 地址不重复
使用注意事项
- 断电插拔
- RS485 A/B 极性
- 波特率两端一致
- 备件防静电包装
- 佩戴防静电手环
- 通讯故障查终端电阻
