描述
技术规格
表格
| 参数项 | 规格值 |
|---|---|
| 相电流输入 | P5 = 5 A 相CT次级 |
| 控制电源（LO） | 直流：20–60 VDC；交流：20–48 VAC @ 48–62 Hz |
| 模拟输出 | A20 = 4–20 mA 模拟输出 |
| 输出继电器 | 6个 |
| 通信接口 | RS232（前面板，波特率9600）、RS485（背板，共2个端口） |
| 一次CT输入范围 | 1–5000 A |
| 接地电流转换范围 | 0.02–1 × CT一次额定值 |
| 典型供电容量 | 25 VA |
| 电压输入阻抗 | > 500 kΩ |
| RFI耐受 | 50 MHz/15 W 发射器等级 |
| 重量 | 最大 7.7 kg |
功能特点
-
全面电机保护：过载保护、短路保护、接地故障保护、失速/堵转保护、缺相保护、不平衡保护、过转矩保护
-
热容量建模：采用先进的热容量模型，支持RTD热电机补偿，具备启动与运行分离热模型
-
电压相关过载曲线：提供与电压相关的过载保护曲线
-
转子断条保护：检测转子断条故障
-
转矩保护：监测转矩超限并执行保护动作
-
RTD保护：支持热电阻温度输入，实现温度相关保护
-
完整资产监测：包括需量、电能、温度数据监测
-

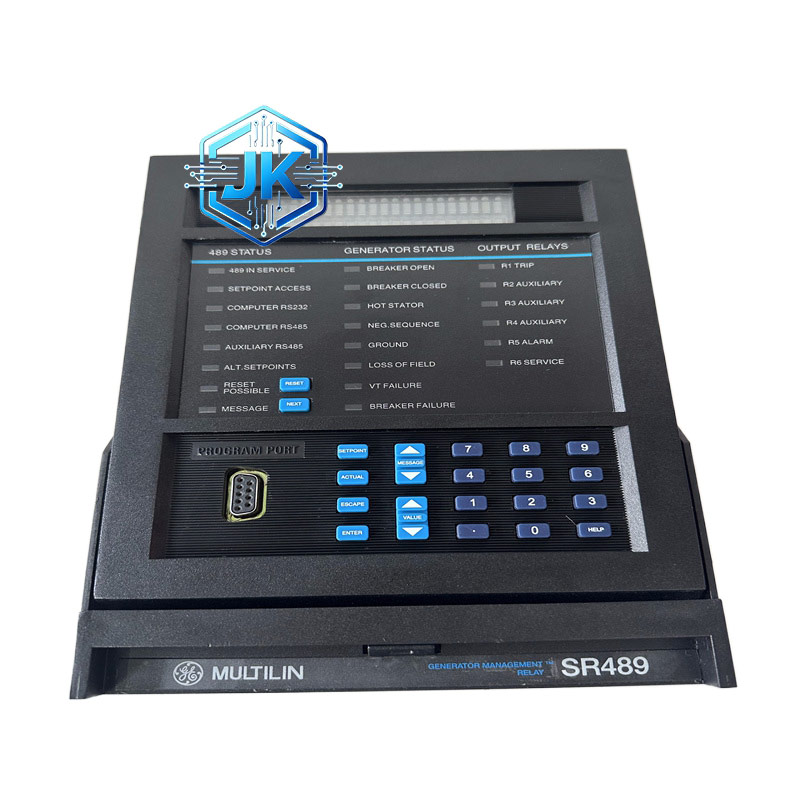

增强型前面板：40字符LCD显示屏，多行LED状态指示灯，数字键盘及控制按键
-
现场可升级：固件和设置支持现场升级
-
事件记录：可存储256条事件记录，包含故障数据和跳闸前时间信息
性能参数
-
振动耐受：正弦振动 8.0 g，持续72小时
-
污染等级：2级
-
支持通过EnerVista 469 Setup软件进行参数配置、固件升级和本地数据读取
材质构成
-
外壳：金属材质，表面经防腐、防尘、防热处理
-
前面板：工程塑料，带LED指示灯和LCD显示屏
-
电路板：覆铜环氧树脂基板

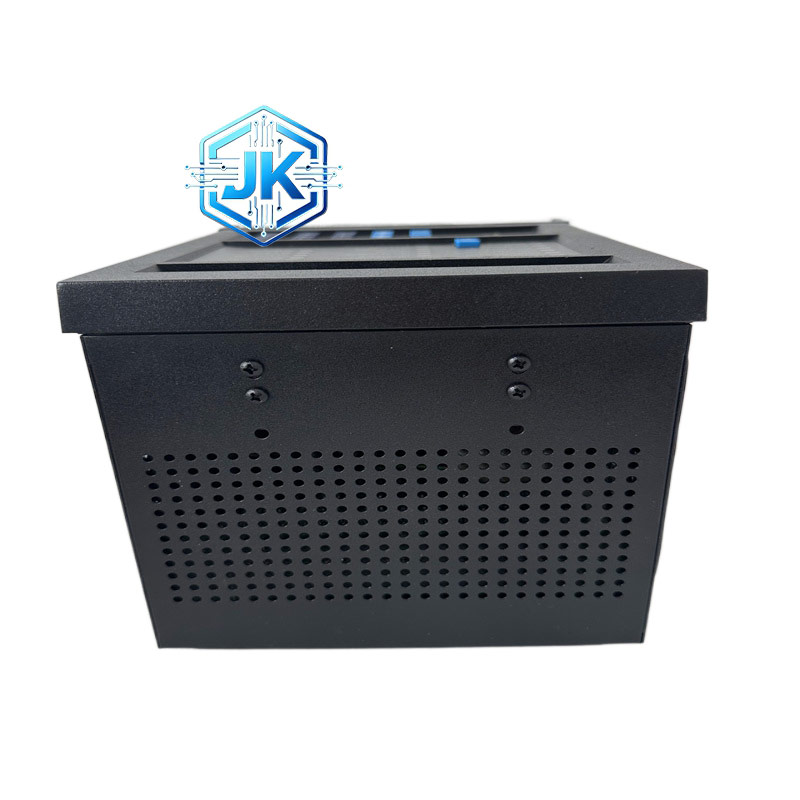

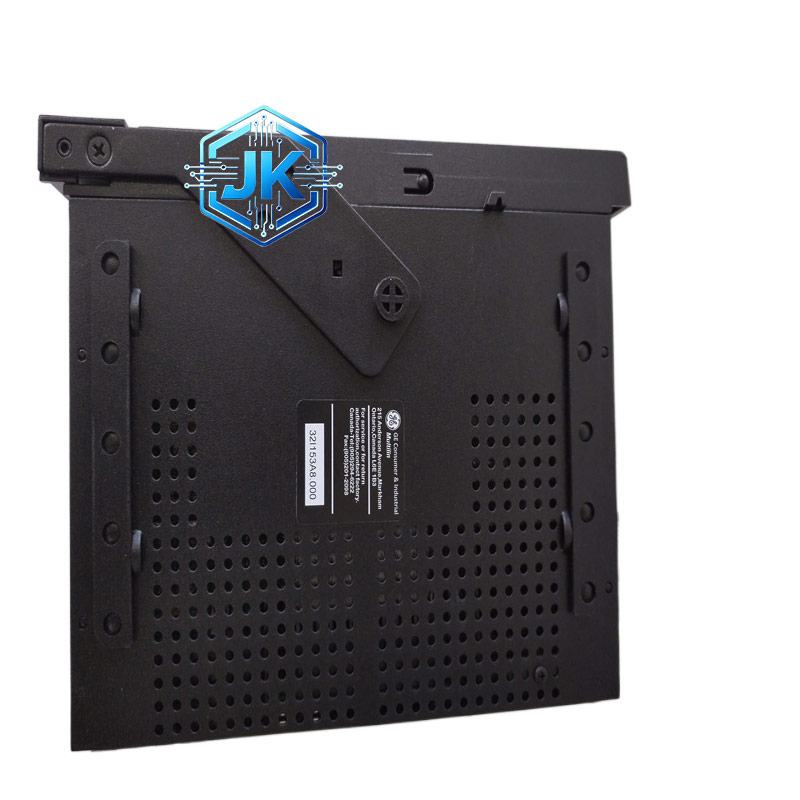

结构特征
-
标准前面板配置40字符LCD显示屏
-
多行LED状态指示灯排列
-
数字键盘和控制/编程按键布局合理
-
抽拉式外壳设计（标配），支持带电插拔
-
包装尺寸：12英寸（宽）× 11英寸（高）× 10英寸（深）
工作原理 该继电器通过5 A相CT采集电机三相电流，结合电压测量和RTD温度输入，由内部微处理器进行实时数据运算。基于热容量模型和电压相关过载曲线计算电机热状态，当检测到过载、堵转、接地故障、转子断条、过转矩等异常工况时，执行跳闸或报警动作。三个独立通信端口（1个RS232前面板端口、2个RS485背板端口）支持本地编程和远程监控。
优势亮点
-
低压控制电源设计，适用于24 VDC控制回路系统
-
增强型LCD显示屏操作友好，显示清晰
-
抽拉式外壳简化更换和安装，无需重新接线
-
完整的事件记录和故障追溯功能，支持256条事件存储
-
现场可升级固件，延长设备技术生命周期
适用行业 工业自动化、电力系统、石油化工、冶金、水处理、矿山、造纸、水泥等，典型应用包括：挤出机、风机、鼓风机、起重机、冷却器、压缩机、破碎机、精炼机、输送机、泵、研磨机等
型号系列 GE Multilin 469系列电机管理继电器
安装要求
-
控制电源：LO等级（20–60 VDC / 20–48 VAC @ 48–62 Hz）
-
相CT次级额定值：5 A
-
工作温度范围：–40°C 至 +60°C
-
环境湿度：≤ 95% RH（非冷凝）
-
工作海拔：≤ 2000 m
-
安装方式：面板开孔安装，配合抽拉式外壳
使用注意事项
-
严格确认控制电源为LO低压等级，严禁接入高压电源
-
抽拉式外壳操作时注意安全防护
-
利用前面板RS232端口进行本地快速访问和参数设置
-
定期读取事件记录和跳闸数据，进行故障分析
-
通过”Target Information”菜单查看故障信息，在复位前确认”Last Trip Data”
