描述
技术规格：

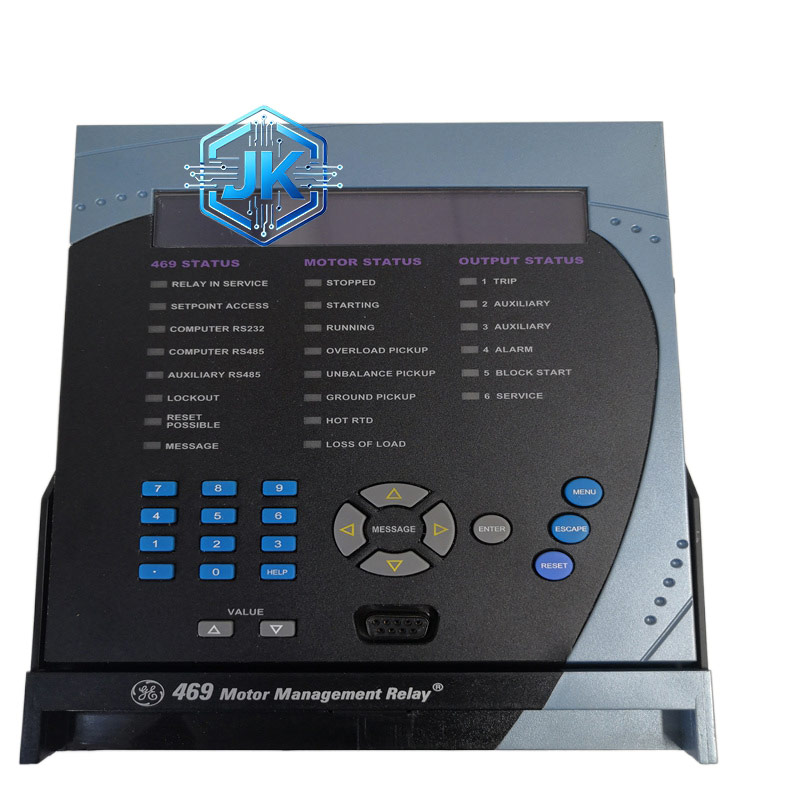

- 继电器型号：469-P5-HI-A20-E

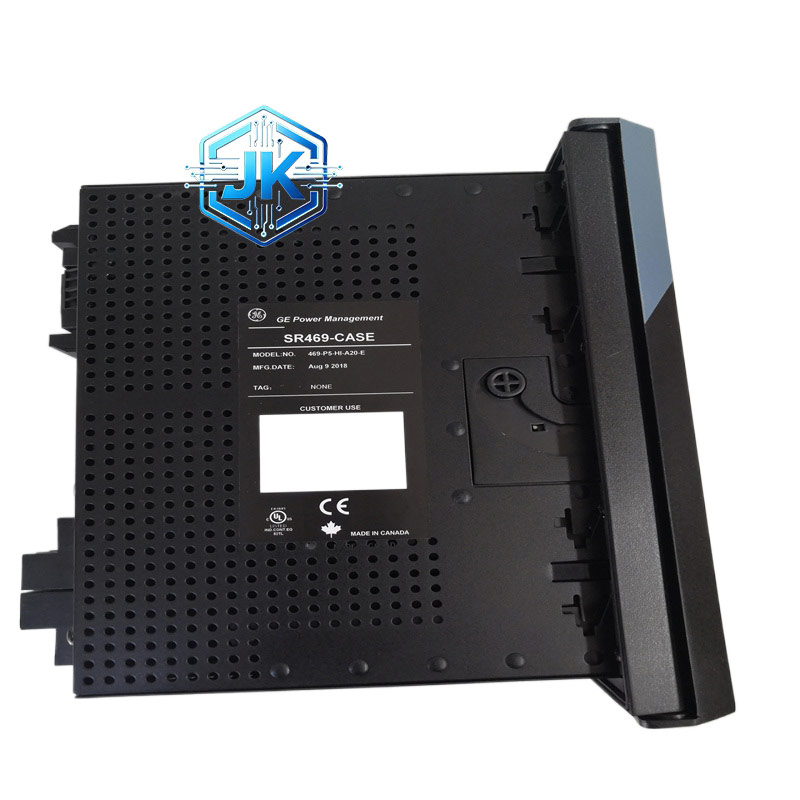

- 外壳型号：SR469-CASE
- 电流输入：5A 相 CT 二次侧
- 控制电源：90-300VDC / 70-265VAC（48-62Hz）
- 模拟输出：4 路 4-20mA
- 数字 I/O：8 路光耦输入、6 路继电器输出
- 通信：2×RS485、1× 以太网（10Base-T）
- 外壳材质：冷轧钢板（防腐涂层）
- 外壳防护：IP40
- 整体尺寸：220mm×250mm×200mm
- 总重量：约 6.5kg
功能特点：
- 继电器本体具备全系列电机保护功能，适配 5A 电流互感器，满足中高压电机保护需求。
- SR469 外壳提供物理防护，防尘、防潮、防机械碰撞，提升继电器在恶劣环境下的运行稳定性。
- 集成以太网通信，支持远程监控与参数配置，适配工业物联网与远程运维场景。
- 增强型 LCD 显示屏，参数读取与操作更便捷，支持多语言界面。
- 保护动作精准，响应速度快，可在故障发生瞬间切断电源，保护电机与设备安全。
材质构成：继电器（阻燃外壳 + 三防 PCB）、SR469 外壳（冷轧钢板 + 静电喷涂）、钢化玻璃视窗、金属锁扣、密封胶条。
结构特征：外壳为箱式结构，带可拆卸前盖与锁扣；继电器抽屉式安装于外壳内，便于抽出维护；侧面预留接线孔，密封处理防尘防水。
工作原理：继电器采集电机电参数并执行保护逻辑，外壳提供物理防护；当电机故障时，继电器触发跳闸 / 报警，外壳保护继电器本体免受外部环境影响，保障保护功能可靠执行。
优势亮点：防护等级高、功能完善、通信能力强、安装维护便捷，成套设计即装即用，适配复杂工业现场。
适用行业：电厂、水厂、化工厂、冶金厂、矿山、大型制造业生产线。
安装要求：外壳落地或壁挂安装，固定牢固；环境温度 – 20℃~+60℃，避免阳光直射；接线从侧面预留孔引入，做好密封防护。
使用注意事项：定期检查外壳密封胶条完整性；前盖锁扣定期维护，防止松动；避免外壳受剧烈撞击；定期清洁外壳表面灰尘。
