描述
功能特点
-
全面电机保护：过载保护、短路保护、接地故障保护、失速/堵转保护、缺相保护、不平衡保护、过转矩保护
-
热容量建模：具备热容量非计划偏置和不平衡偏置K系数功能，将不平衡电流的加热效应计入热容量
-
谐波分析功能：支持对电机电流谐波成分进行分析
-
电机启停控制：集成启动/停止控制逻辑
-
报警记录功能：记录历史报警事件，便于故障追溯
-

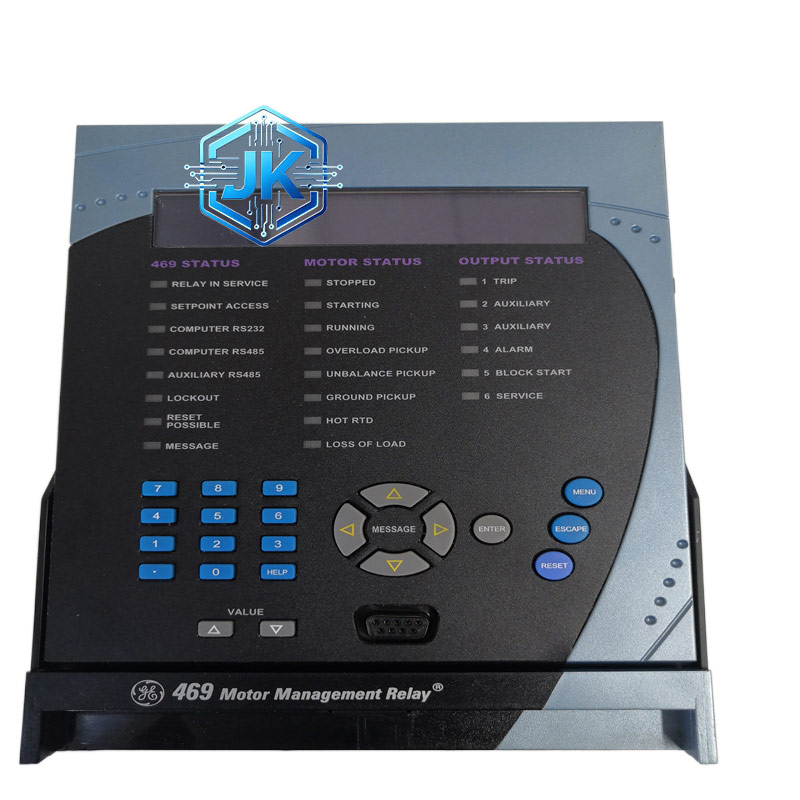

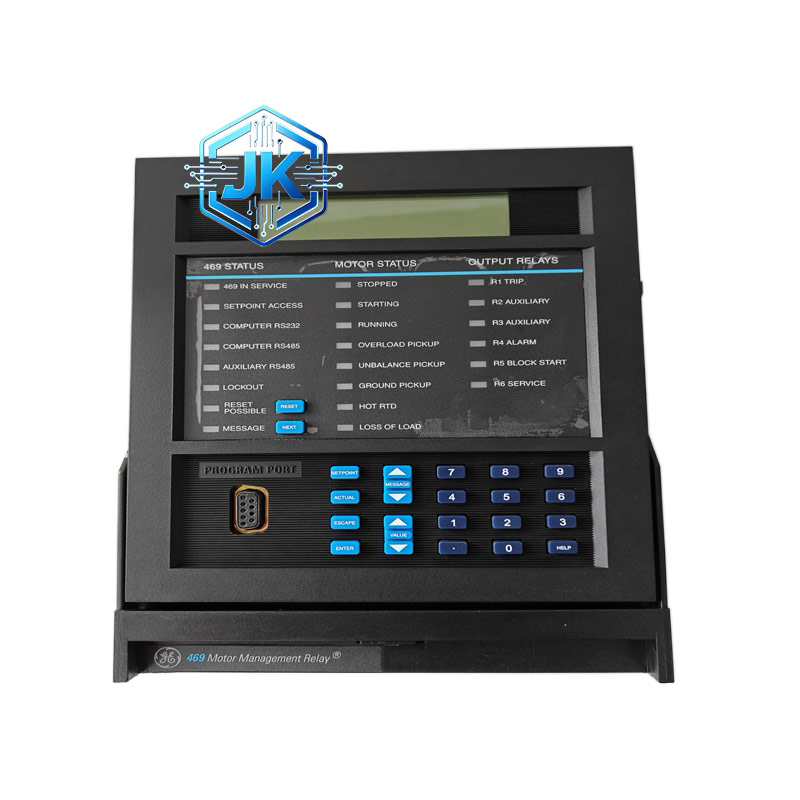

增强型前面板：配备RS-232程序端口接口、LCD显示屏、电机及输出状态指示灯、装置状态指示灯、数字键盘、控制及编程按键
-

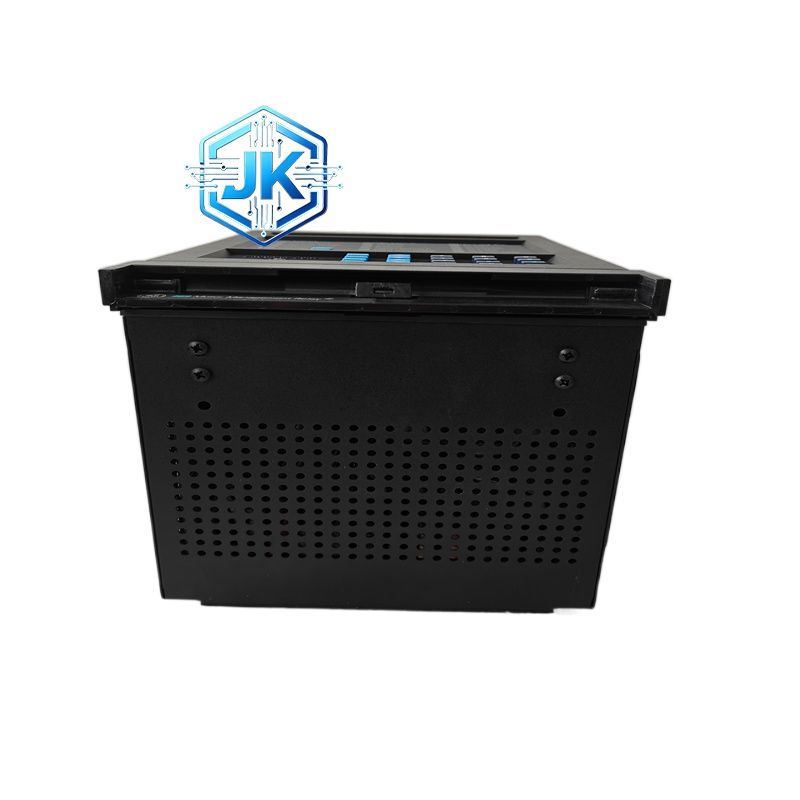

抽拉式外壳（SR469-CASE）：提供额外的机械保护，支持带电插拔，方便安装与维护
性能参数
-
前面板LED状态指示灯包括：TRIP（跳闸）、ALARM（报警）、AUX 1/AUX 2（辅助继电器）、SERVICE（需维护）、STOPPED（停机）、STARTING（启动中）、RUNNING（运行中）、OVERLOAD（过载）、LOCKOUT（闭锁）
-
支持通过EnerVista 469 Setup软件进行参数配置、固件升级和本地数据读取
-
支持多种配置选项，可根据不同电机和应用需求进行定制化设置
材质构成
-
继电器本体：金属外壳，表面防腐涂层处理
-

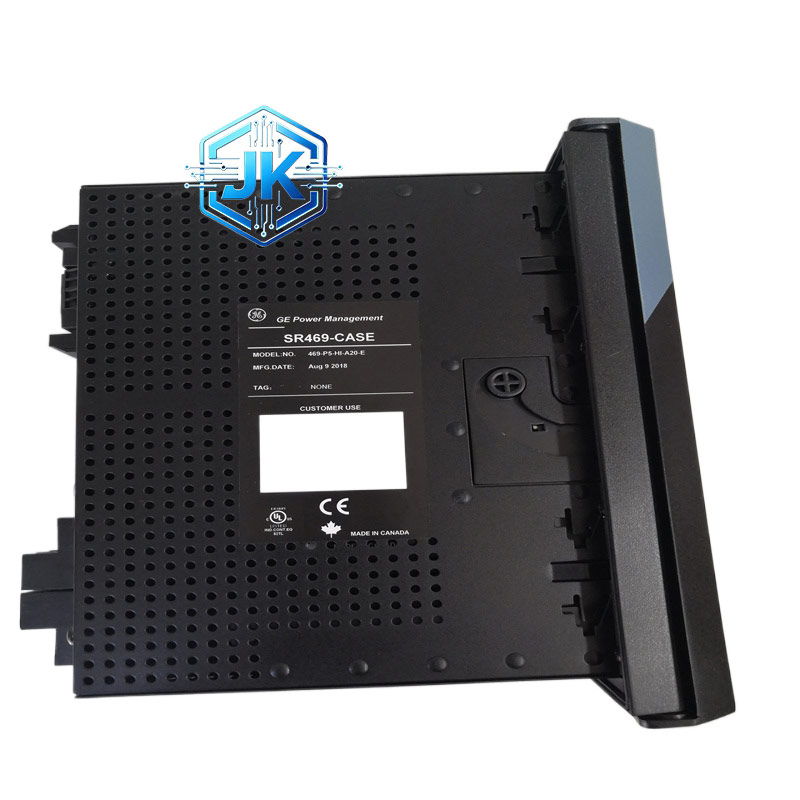

SR469-CASE外壳：专用金属抽拉式外壳，提供机械防护
-
前面板：工程塑料，耐腐蚀设计
结构特征
-
外形尺寸：约 18.1 × 12.5 × 11.5 英寸（含外壳）
-
重量：约 20.5 磅（含外壳）
-
安装方式：DIN导轨安装或面板开孔安装（配合SR469-CASE外壳）
-
前面板防护等级：IP40
-
后面板防护等级：IP20
工作原理 该继电器通过5 A相CT采集电机三相电流信号，同时监测电压、频率、功率等电气参数。内部微处理器基于热容量模型实时计算电机绕组温升，当检测到过载、短路、接地故障、失速等异常工况时，通过6个输出继电器执行跳闸、报警或控制动作。RS485通信接口支持Modbus RTU协议，实现与上位机或SCADA系统的数据交换和远程监控。
优势亮点
-
专用SR469-CASE外壳提供额外机械保护，显著简化安装与维护流程
-
大屏幕LCD显示信息丰富，操作界面友好
-
采用耐腐蚀涂层，适用于恶劣工业环境
-
模块化设计便于功能扩展和维护更换
-
支持远程监控，减少现场维护工作量
适用行业 工业自动化、电力系统、石油化工、冶金、制造业、水处理、污水处理、发电、输电、配电等领域
型号系列 GE Multilin 469系列电机管理继电器
安装要求
-
控制电源：HI等级（90–300 VDC / 70–265 VAC）
-
相CT次级额定值：5 A
-
工作温度范围：–25°C 至 +60°C
-
环境湿度：5%–95% RH
-
安装方式：配合SR469-CASE外壳进行面板安装或DIN导轨安装
-
通信接线：RS485总线需采用屏蔽双绞线，终端电阻按需配置
使用注意事项
-
安装前确认SR469-CASE外壳与继电器本体匹配
-
抽拉式外壳操作时需确保电源已切断或采取带电操作防护措施
-
RS485通信端口接线注意极性（A/B线）和屏蔽层接地
-
定期检查输出继电器触点状态，确保控制回路可靠性
-
利用EnerVista软件进行参数备份，防止意外丢失设置
