描述
技术规格
- 制造商：GE Multilin（通用电气）
- 型号：369‑HI‑R‑M‑0‑0
- 控制电源：50~300VDC / 60~264VAC，50/60Hz，功耗 20VA（标称）/65VA（最大）
- 电流输入：二次侧 1A/5A，真有效值（True RMS）采样，采样周期 1.04ms
- 接地电流输入：频率 20~100Hz
- RTD 输入：内置 12 路独立输入，支持 100Ω 铂、100Ω 镍、120Ω 镍、10Ω 铜传感器

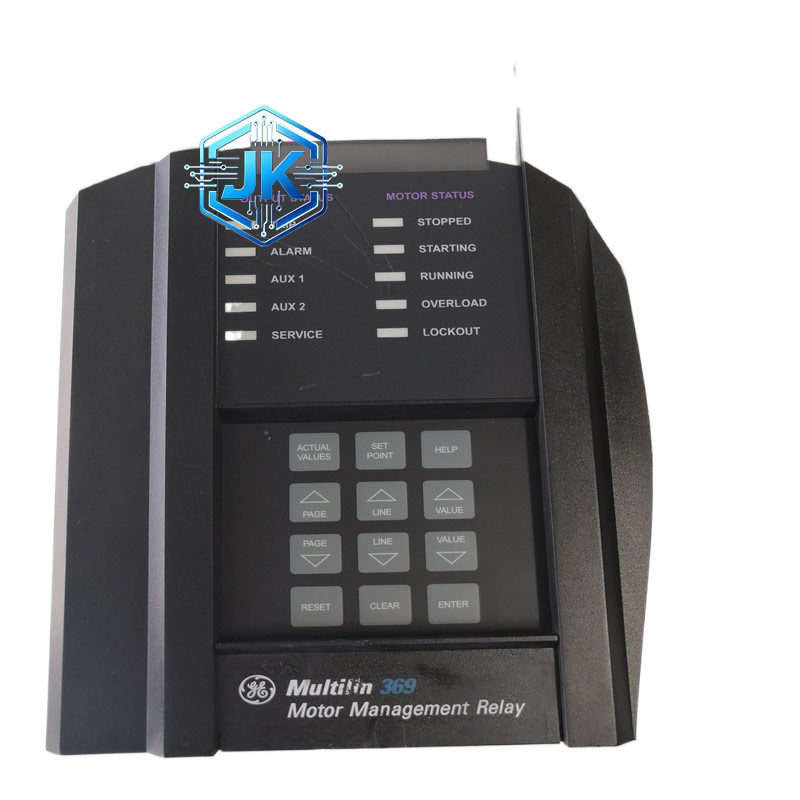

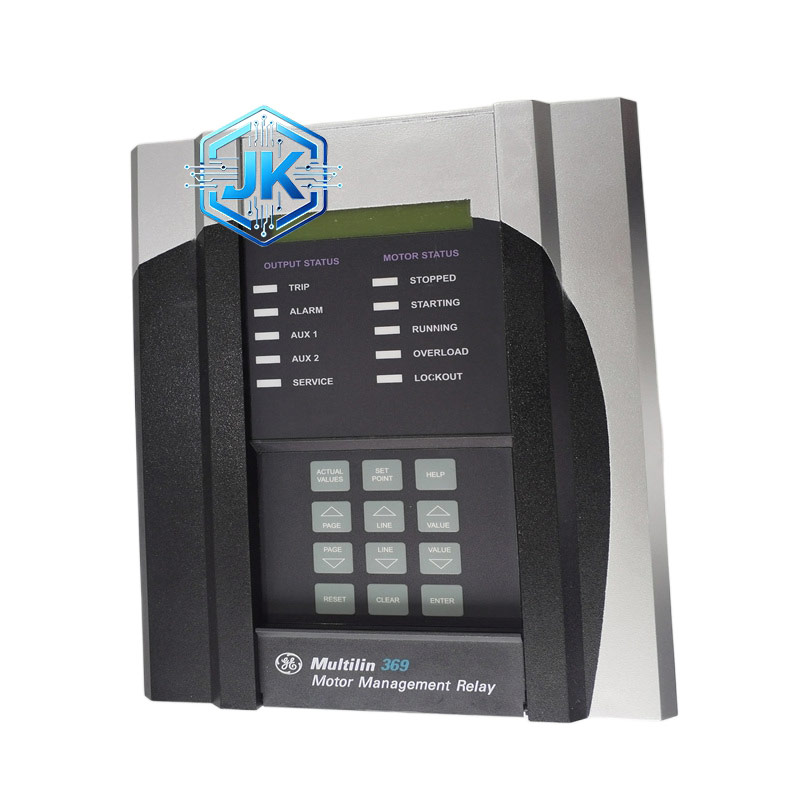

- 显示界面：40 字符背光 LCD 显示屏，集成操作按键
- 通信接口：前置 RS232，后置 3 路 RS485，支持 Modbus RTU、DNP 3.0 协议
- 绝缘等级：Class I
- 工作温度：‑40°C~+60°C；存储温度：‑40°C~+80°C
- 防护等级：IP20（标准）
- 尺寸：296mm×107mm×205mm（高 × 宽 × 深）
- 重量：约 4.5kg
- 安装方式：标准 DIN 导轨安装或面板安装
功能特点 - 全面电机保护功能：集成过载、短路、缺相、接地故障、过压、欠压、过热、堵转、逆功率等保护功能，支持自定义保护曲线，故障时快速精准跳闸，保护电机与设备安全。
- 12 路 RTD 温度监测：内置 12 路独立 RTD 输入，实时监测电机定子、轴承等关键部位温度，提前预警过热故障，实现预测性维护，延长电机使用寿命。
- 高精度计量与监测：内置计量模块，可实时监测电流、电压、功率、频率、电能等参数，提供精准运行数据，适配能源管理与能耗优化需求。
- 波形捕捉与事件记录：支持故障波形捕捉，可记录跳闸前后 16 个数据周期波形，同时存储 512 条历史事件记录，便于故障回溯与精准定位，大幅缩短排查时间。
- 自适应参数学习：具备电机参数自主学习功能，可自动适配不同功率与特性电机，无需复杂手动参数设置，简化调试流程，适配多型号电机混用场景。

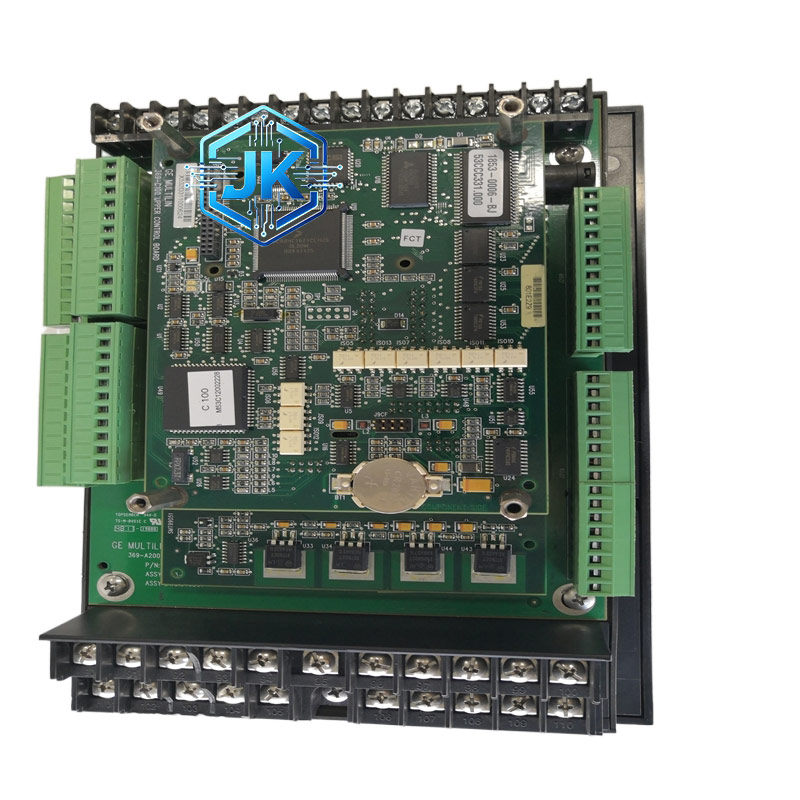

- 工业级加固设计：宽温运行、抗振动、抗电磁干扰，外壳采用阻燃防腐金属材质，电路板三防涂层处理，适配高温、潮湿、强干扰等恶劣工业环境。
- 灵活通信与系统集成：标配多串口通信接口，支持主流工业协议，可与 PLC、DCS、SCADA 系统无缝对接，实现远程监控、参数配置与数据上传，适配工业自动化系统集成。
应用场景
- 石油天然气行业：保护钻井平台、输油管道、压缩机、泵组等关键电机设备，防止意外停机，保障开采与输送流程连续稳定。
- 电力与水处理行业：适配发电厂引风机、送风机、给水泵，以及水处理厂污水泵、搅拌机、曝气机等电机保护，实现节能控制与稳定运行。
- 冶金矿山行业：保护传送带、破碎机、提升机、轧钢机等重载设备电机，耐受冲击负载与恶劣工况，降低设备故障率与维护成本。
- 化工与制造业：适配化工厂反应釜、搅拌机、离心机，以及制造业生产线传送带、机床、挤出机等电机保护，保障生产工艺连续与产品质量稳定。
- 基础设施与建筑：应用于大型商场、写字楼、机场、港口的空调风机、给排水泵、电梯电机等设备保护，提升设备运行可靠性与能源利用效率。
