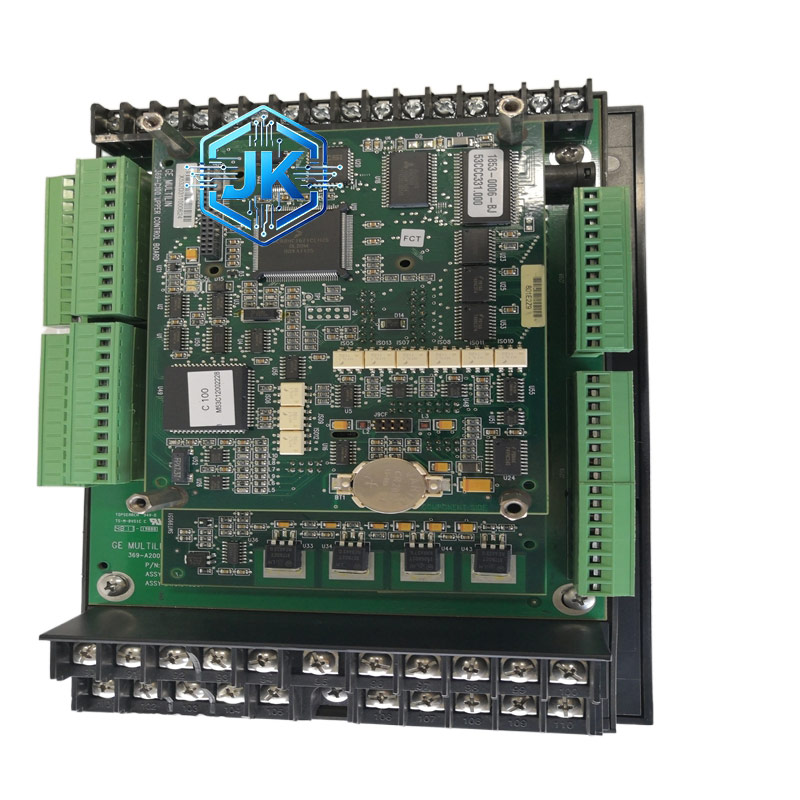

描述
型号代码解读

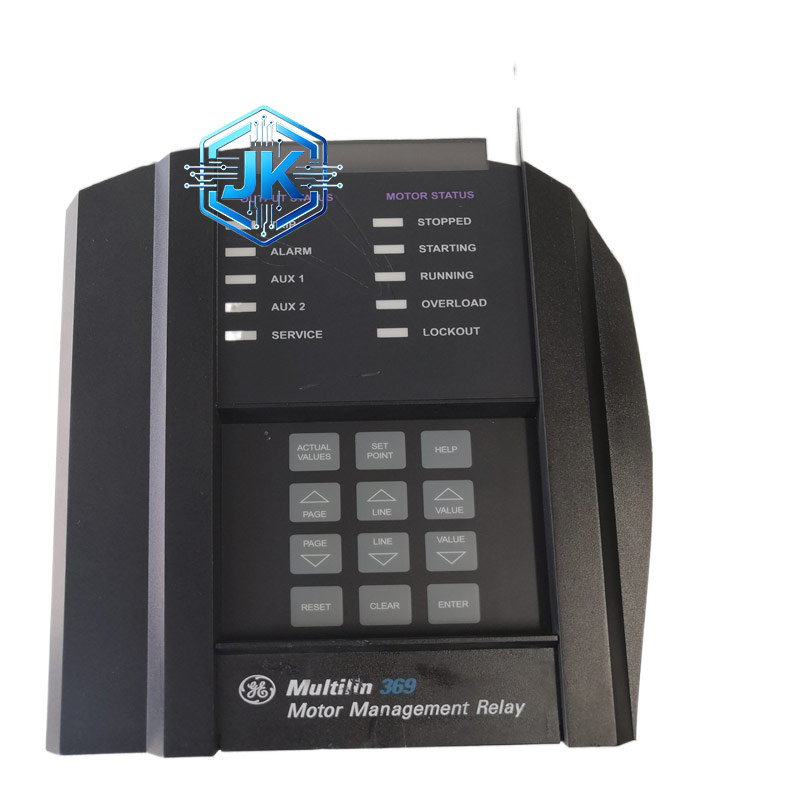

369 —— GE Multilin 369电机管理继电器系列
H —— 高控制功率（HI，High Control Power），控制电源范围50-300 VDC / 60-265 VAC
I —— 数字式继电器（R表示数字式）
R —— 配备12路RTD输入（Resistance Temperature Detector）
M —— 配备可选计量包（Metering Package），可监测电压、功率、功率因数、频率、能量等参数
0 —— 未选配光纤端口
0 —— 未选配其他可选功能
0 —— 未选配其他可选功能
E —— 增强型诊断功能和增强型面板（Enhanced Diagnostics & Enhanced Panel）
技术规格
| 参数项 | 规格详情 |
|---|---|
| 控制电源电压 | 50–300 VDC 或 60–265 VAC，频率50/60 Hz |
| 控制功率 | 标称20 VA，最大65 VA |
| 相电流输入 | 1A 或 5A（二次CT输入） |
| 接地电流输入 | 融合3.15A，250V，频率20–100 Hz |
| RTD输入 | 12路，3线制，支持100Ω铂、100Ω镍、120Ω镍、10Ω铜 |
| 数字/开关输入 | 6路，光学隔离 |
| 模拟输出 | 可编程，范围包括0–1mA、0–20mA、4–20mA，最大负载分别为2400Ω、600Ω、600Ω |
| 通信接口 | RS-232端口（前端），可选RS-485；支持EtherVista 369软件连接 |
| 工作温度范围 | -40°C 至 +70°C |
| 存储温度范围 | -40°C 至 +85°C |
| 湿度范围 | 5% 至 95% RH，非冷凝 |
| 防护等级 | IP67（正面），整体IP20级别 |
| 尺寸 | 约270mm × 180mm × 90mm（也有资料标注约200 × 151 × 106 mm或11.5英寸×5.5英寸×8.5英寸） |
| 重量 | 约4.5 kg（约10磅） |
| 安装方式 | 标准DIN导轨安装 |
| 处理器 | 内置微处理器控制 |
| 事件记录容量 | 最多512个事件 |
| 海拔 | 最大2000米 |
功能特点
过载保护
采用FlexCurve™自定义过载曲线技术，用户可从多达15条独特曲线中选择最适合的保护曲线，也可根据电机铭牌数据生成完全自定义的过载保护曲线，实现精准的过载保护。
接地过电流保护与接地故障保护
内置高灵敏度接地电流检测，频率范围20–100 Hz，能够在接地故障发展为严重损坏之前及时检测并触发跳闸，有效保护电机绝缘系统。
12路RTD温度监测
配备12个三线制RTD输入通道，可同时监测轴承温度、定子绕组温度和环境温度。支持100Ω铂、100Ω镍、120Ω镍、10Ω铜四种传感器类型，温度数据可直接转换为华氏温度显示。
可选计量包（M功能）
提供全面的电能计量功能，包括千瓦（kW）、千乏（kvar）、千伏安（kVA）、千瓦时（kWh）、兆瓦时（MWh）、千乏时（kvarh）、兆乏时（Mvarh）、功率因数以及高精度频率参数。计量数据可用于生成保护设定值，增强系统多功能性。
跳闸前报警
在接地故障、机械堵塞、RTD超温等故障条件导致跳闸之前，继电器会提前发出报警通知，使操作人员有充足时间采取预防措施，避免非计划停机。
电机健康报告
继电器利用学习到的电机运行数据和历史跳闸记录，自动生成电机健康报告，识别潜在的维护需求，帮助用户实现预测性维护，降低维护成本。
示波法（波形捕获）
跳闸时自动触发三个波形记录，捕获16个数据周期的相位电流、接地电流以及触点输入状态，为故障分析提供详尽的电气数据。
启动数据记录器
记录电机启动过程中的关键参数，包括浪涌电流、冷却速率、加速时间等，用于电机性能评估和保护参数优化。
事件记录
可记录最后512个事件，事件触发源包括电源故障、警报、自检、波形捕获和跳闸事件，每个事件都记录跳闸原因、跳闸时的温度和数据值。
可编程模拟输出
提供0–1mA、0–20mA、4–20mA三种可编程模拟输出范围，便于与DCS、PLC等上位系统集成。
自适应学习能力
继电器能够”学习”单个电机的运行特性，包括电机浪涌电流值、冷却速率和加速至全速所需时间，并将这些测量值用于定制保护策略，使保护更加精准。
增强型诊断面板（E功能）
配备增强型前面板和诊断功能，提供更友好的人机交互界面，支持40字符LCD显示和键盘操作，方便现场设定值的创建、编辑和删除。
EnerVista 369软件支持
通过RS-232端口可连接运行EnerVista 369软件的计算机，软件提供电机设置自动配置器，使用电机铭牌和系统信息自动生成设定值文件，用户还可通过软件进行更高效的参数修改和系统监控。
