描述
技术规格
- 额定电压：200V~690VAC，50/60Hz
- 电流等级：0.5A~600A（通过 CT 适配）
- RTD 类型：Pt100、Pt1000、Ni120、Cu10，支持 3 路独立输入
- 测量精度：电流 / 电压 ±0.2% FS，温度 ±0.5°C
- 控制电源：85~265VAC/110~300VDC，功耗≤15VA
- 通信接口：RS485，Modbus RTU 协议
- 模拟输出：1 路隔离 4~20mA/0~10VDC，可编程映射参数
- 工作温度：-40°C~+70°C；存储温度：-40°C~+85°C
- 防护等级：IP50（前面板）、IP30（壳体）
- 尺寸：112mm×65mm×110mm；重量：0.7kg
功能特点 - 全面电气保护：集成过载、短路、接地故障、电流不平衡、欠压 / 过压、堵转、欠载等保护功能，15 组可选过载曲线，支持自定义 FlexCurve™，故障响应时间≤200ms。
- 精准温度监测：3 路 RTD 独立输入，实时监测电机定子绕组与轴承温度，可设置两级温度报警与跳闸阈值，防止过热烧毁，支持热记忆锁定功能。
- 完善事件记录：存储最近 5 次故障记录，包含故障类型、时间、电流、电压、温度等关键数据，支持波形捕获，便于故障溯源与分析。
- 灵活控制功能：支持多段速控制、电机启动监控、紧急重启、预跳闸报警，适配双速电机与复杂工艺控制需求。

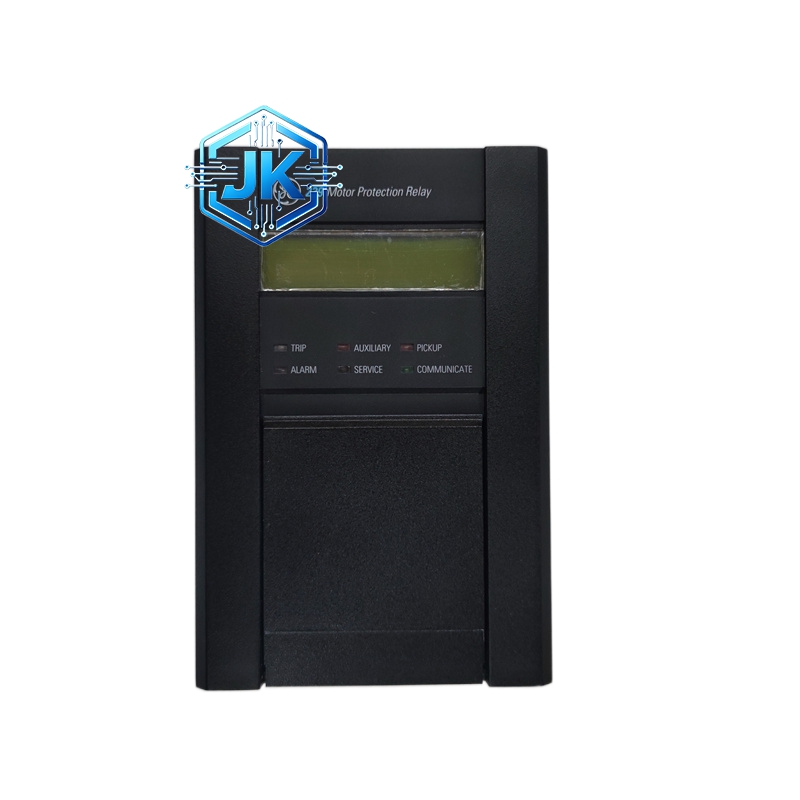

- 便捷人机交互：40 字符背光 LCD 显示屏，6 路 LED 状态指示灯，薄膜按键支持本地参数设置、状态查看与故障复位。
适用行业：电力、水处理、化工、冶金、矿山、建材、制造业等，适配各类中低压三相交流电机的保护与监测。
安装要求：标准 DIN 导轨安装或面板嵌入式安装，垂直安装，周围预留≥50mm 散热空间，避免强电磁干扰环境。
使用注意事项：RTD 接线需严格匹配传感器类型，引线电阻≤25% 传感器 0°C 电阻值；定期校准电流 / 电压测量精度；避免在超出 – 40°C~+70°C 环境温度范围使用。
