描述

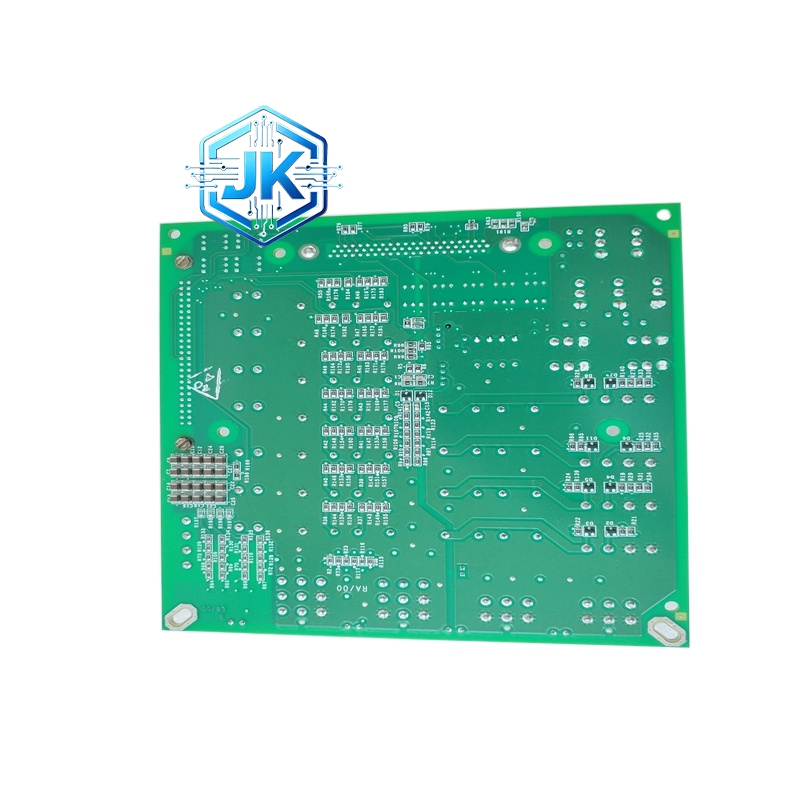

GE Mark VIe 热电偶输入模块 IS230TDBTH6A
技术规格:
- 通道数量: 8路热电偶输入（单端或差分可选）
- 支持热电偶类型: J、K、T、E、N、R、S、B
- 分辨率: 0.1°C
- 精度: ±0.25% 读数 或 ±1.5°C（取较大值）
- 冷端补偿: 内置高精度PT1000传感器，补偿精度±0.5°C
- 隔离电压: 500 V DC 通道对地隔离
- 滤波: 可编程50/60 Hz notch滤波器 + 数字低通滤波器（截止频率可设）
- 通信方式: Mark VIe背板总线
- 供电: +5 V DC 背板供电
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
功能特点:
- 全类型支持 — 一块模块覆盖全部八种热电偶，无需备多种模块
- 板载线性化 — 存储NIST标准热电偶分度表，无需外部查表
- 断线检测 — 热电偶开路时自动报警并显示故障通道号
- 每通道LED指示灯 — 实时显示通道工作状态（正常/故障/断线）
- 可编程滤波 — 用户可设置数字滤波参数以适应不同噪声环境
- 即插即用 — 无需跳线，所有配置通过软件完成
材质构成与结构特征:
- PCB材质: FR-4高Tg板
- ADC芯片: 24位Σ-Δ型A/D转换器，低温漂高精度
- 冷端传感器: PT1000薄膜电阻，贴装于模块PCB上
- 连接器: 弹簧端子排，支持热电偶补偿导线直接接入
- 隔离方式: 磁隔离，每通道独立
工作原理:
热电偶信号经输入滤波后由24位ADC采样，冷端传感器测量模块环境温度并转换为等效热电偶电压，软件将冷端补偿电压与测量电压相加后查分度表转换为工程温度值，通过背板总线上报CPU。
安装要求:
- 安装于Mark VIe机柜背板的模拟输入槽位
- 热电偶补偿导线必须使用与热电偶类型匹配的专用导线
- 补偿导线与铜导线连接处需放置于冰点恒温环境或使用冷端补偿盒
使用注意事项:
- 热电偶类型必须在软件中正确设置，错误设置会导致温度偏差高达数百度
- 补偿导线接线极性不可接反
- 定期校验冷端补偿精度
应用场景:
- 电厂锅炉汽包温度监测
- 汽轮机轴承和绕组温度监控
- 化工反应器温度分布测量
- 热处理炉温度曲线记录
