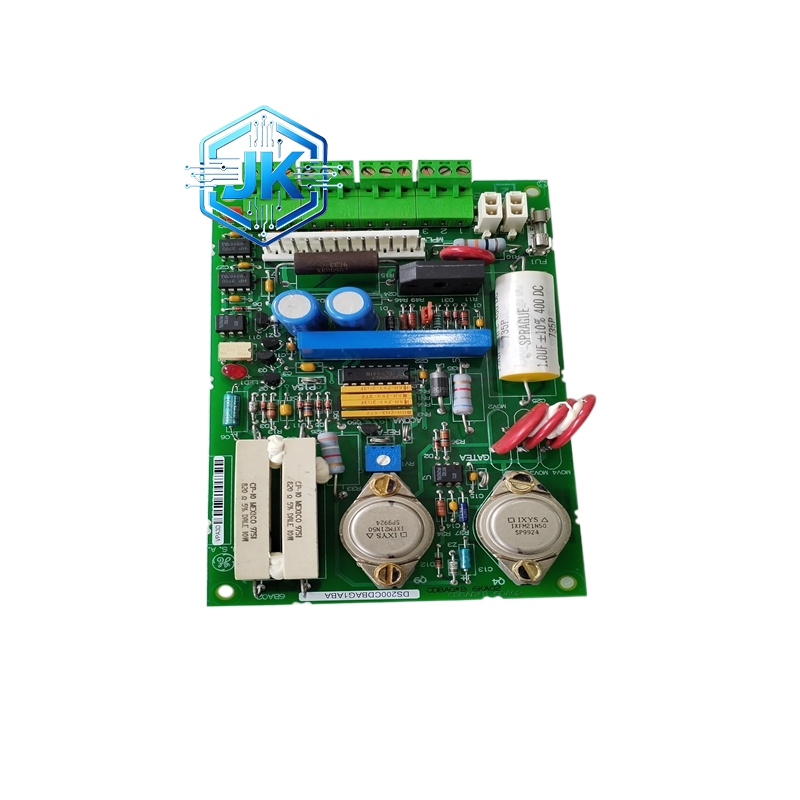

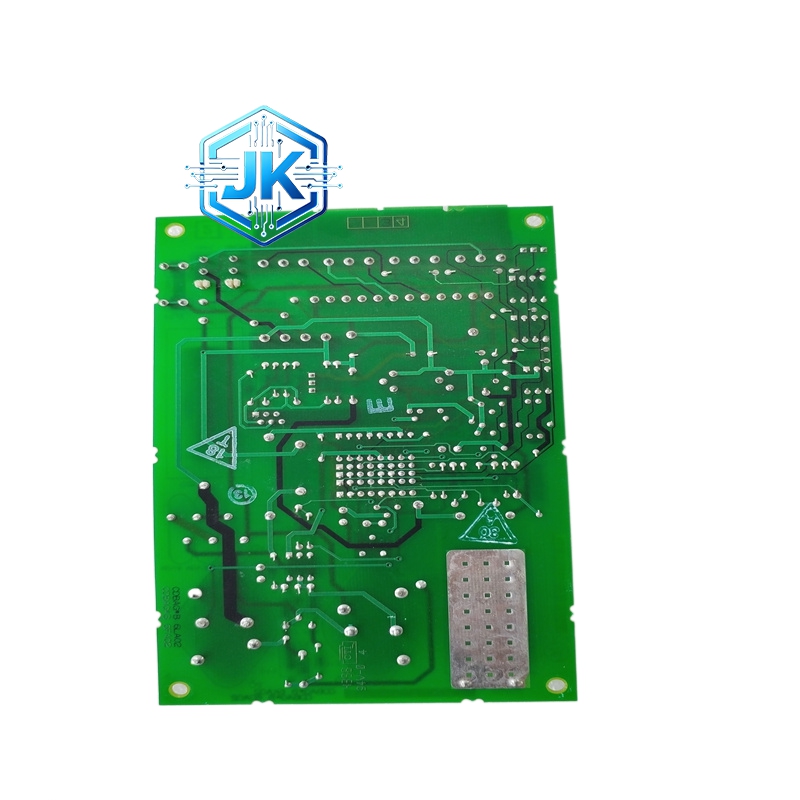

GE Mark VIe 电池冗余控制器模块 DS2020BRCAG3
技术规格:
- 功能: 电池组管理 + 冗余电源切换 + 电池健康监测
- 管理电池组数量: 最多4组冗余电池（每组24 V DC）
- 电池电压监测范围: 18 V – 32 V DC（每组独立监测）
- 充电电流控制: 0–5 A（可编程，每组独立）
- 切换时间: 主电源到电池切换 < 10 ms（无缝切换）
- 电池容量监测: 精确至1%（通过电压-容量曲线计算）
- 报警阈值: 欠压（18 V）、过压（32 V）、低容量（< 20%）、温度过高（> 50°C）
- 通信方式: Mark VIe背板总线
- 供电: 由被管理电池组供电（模块自身由电池供电）
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
- 尺寸: 半尺寸欧洲卡（Half Eurocard），约80 x 233 mm
- 重量: 约0.4 kg
功能特点:
- 四组电池管理 — 同时管理4组冗余电池，适用于大型DCS系统
- 无缝切换 — 主电源断电后10 ms内自动切换至电池供电，控制器不重启
- 电池健康监测 — 实时监测每组电池的电压、容量、温度和内阻，预测电池寿命
- 智能充电 — 根据电池状态自动调整充电电流，避免过充和欠充
- 低容量报警 — 电池容量低于20%时提前报警，给运维人员充足的更换时间
- 温度保护 — 电池温度超过50°C时自动降低充电电流，防止热失控
- 事件记录 — 存储最近500条电池切换和报警事件
- 自诊断 — 模块自身健康状态实时上报
材质构成与结构特征:
- PCB材质: FR-4高Tg板，四层板
- 电池管理芯片: 专用电池管理IC（BQ系列兼容），支持4组电池独立管理
- 充电控制: MOSFET + 电流检测电阻，PWM控制充电电流
- 连接器: 欧式DIN 41612，每组电池独立接线端子
- 外壳: 铝合金框架 + 塑料前端盖板
- 散热方式: 自然对流 + 小型散热片
- 结构形式: 半尺寸欧洲卡，插拔式，弹簧锁紧导轨
工作原理:
模块实时监测4组电池的电压和温度，通过电压-容量曲线计算当前剩余容量。主电源正常时，模块控制充电电路为电池组充电并维持浮充状态。主电源断电时，模块在10 ms内将控制器供电切换至电池组，同时上报切换事件至e处理器。电池供电期间，模块持续监测电池容量，低于20%时触发报警。
安装要求:
- 安装于Mark VIe机柜背板专用电池管理槽位（通常为槽位16或槽位17）
- 电池组接线端子扭矩1.0 N·m，确保接触可靠
- 电池组至模块的连线使用截面积不小于2.5 mm²的铜线
- 接地电阻小于1欧姆（电池系统对接地要求极高）
- 电池组安装于通风良好的位置，远离热源
使用注意事项:
- 电池组必须使用同型号同批次电池 — 混用会导致充电不均和容量计算错误
- 定期检查电池电压 — 建议每月测量一次，偏差超过0.5 V需均衡充电
- 电池更换必须整组更换 — 不可单节更换，否则内阻不匹配
- 充电电流不可超过5 A — 超过会损坏充电电路
- 模块自身由电池供电 — 主电源断电时模块仍工作，不可断电操作
应用场景:
- Mark VIe DCS系统电池冗余管理 — 标准配置
- 核电DCS关键电源保障 — 安全级应用
- SIL3安全仪表系统供电保障 — 最高安全等级
- 大型火电机组DCS电池管理 — 多控制器冗余供电
