描述

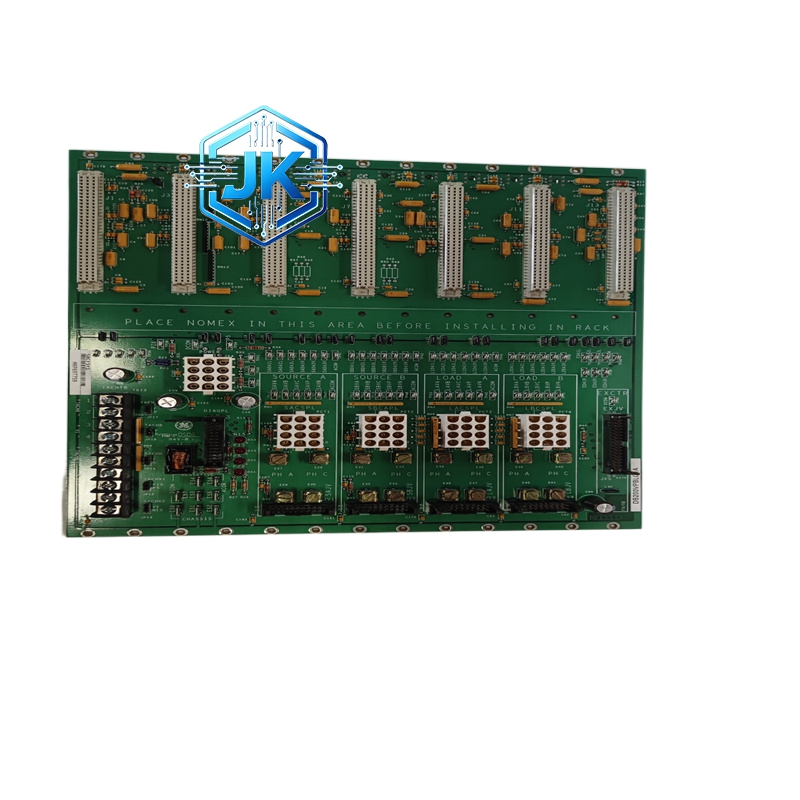

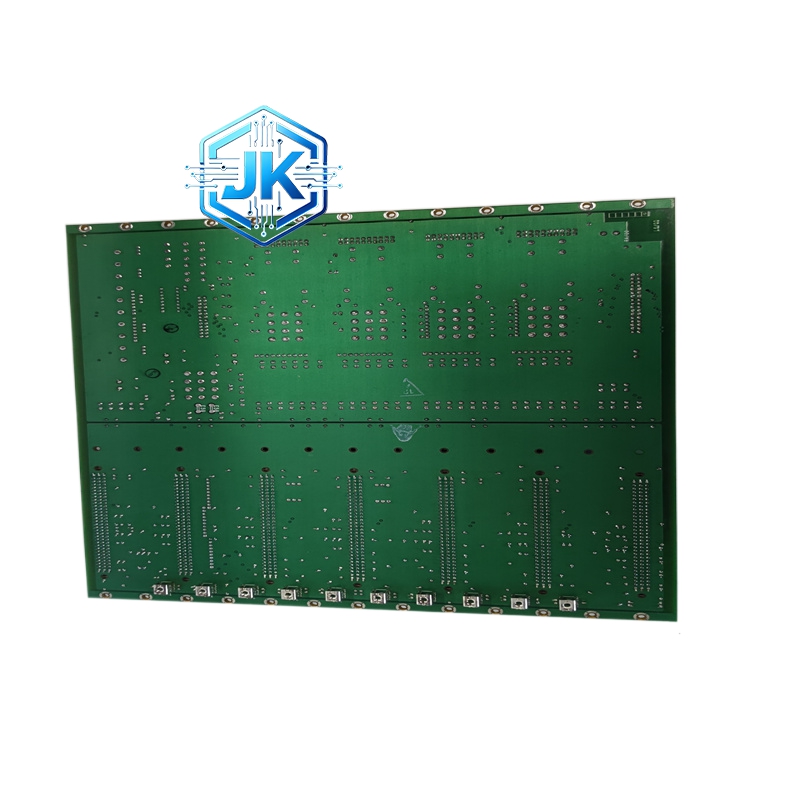

GE Mark VIe汽轮机控制增强板 — 调速器接口 DS200TCEBG1A
技术规格：
- 功能定位： 调速器接口、阀位反馈、LVDT信号调理
- 输入通道： 8路模拟量输入（LVDT、4~20 mA），用于阀位和转速反馈
- 输出通道： 4路模拟量输出（4~20 mA），用于调速器指令信号
- 分辨率： 16位A/D和D/A转换器
- 隔离电压： 通道间1500 V DC
- 通信方式： 高速串口连接Mark VIe控制器 + 专用调速器总线
- 供电方式： 背板提供+5 V DC和±15 V DC
- 防护等级： IP20
- 响应时间： 调速器控制回路小于5毫秒
功能特点：
- 专用调速器控制算法在Mark VIe处理器上运行
- 内置LVDT线性化和温度补偿
- 阀位反馈带迟滞和死区补偿
- 硬件级超速保护逻辑，带跳闸输出
- 负载不平衡检测，适用于多阀汽轮机配置
- 无缝集成GE Speedtronic Mark VIe汽轮机控制包
应用场景：
- 火电厂汽轮机调速控制
- 联合循环电厂燃气轮机转速和负荷调节
- 水电站水轮机导叶位置控制
- 炼油厂和化工厂工业驱动汽轮机调速
性能参数：
| 参数项 | 数值 |
|---|---|
| 转速控制精度 | ±0.03% |
| 负荷控制精度 | ±0.1% |
| 阀位反馈分辨率 | 0.01%全行程 |
| 超速保护动作时间 | <20 ms |
| 控制周期 | 10 ms |
| MTBF | >250,000小时 |
材质构成：
- PCB： 多层板，高Tg FR-4，表面conformal涂层
- A/D和D/A芯片： 工业级16位转换器，±15 V供电
- 隔离器： 磁隔离 + 光耦双重隔离
- 连接器： 军规级DB连接器，镀金插针
- 外壳： 铝合金，阳极氧化处理
结构特征：
- 全高VME尺寸卡件
- 前面板配有阀位和转速LED指示
- 背面设有LVDT专用接线端子和调速器总线接口
- 冗余通信接口设计
工作原理：
调速器发出的4~20 mA指令经D/A转换后驱动电液转换器。LVDT传感器实时测量调节阀行程，信号经A/D转换后反馈至控制器。Mark VIe内的PID算法比较实际转速与设定值，计算出修正量并通过本板输出至调速器。超速保护逻辑独立于主控制回路，在硬件层面实现紧急跳闸。
安装要求：
- 插入Mark VIe控制器专用槽位
- LVDT信号线使用屏蔽双绞线，屏蔽层单端接地
- 调速器总线电缆长度不超过100米
- 模块供电必须稳定，波动不超过±5%
使用注意事项：
- 严禁在调节器未就绪时强制输出阀位指令
- 定期进行调速器静态试验和动态试验
- LVDT电缆不可与动力电缆并行敷设
- 更换模块前必须将汽轮机置于盘车状态
