描述

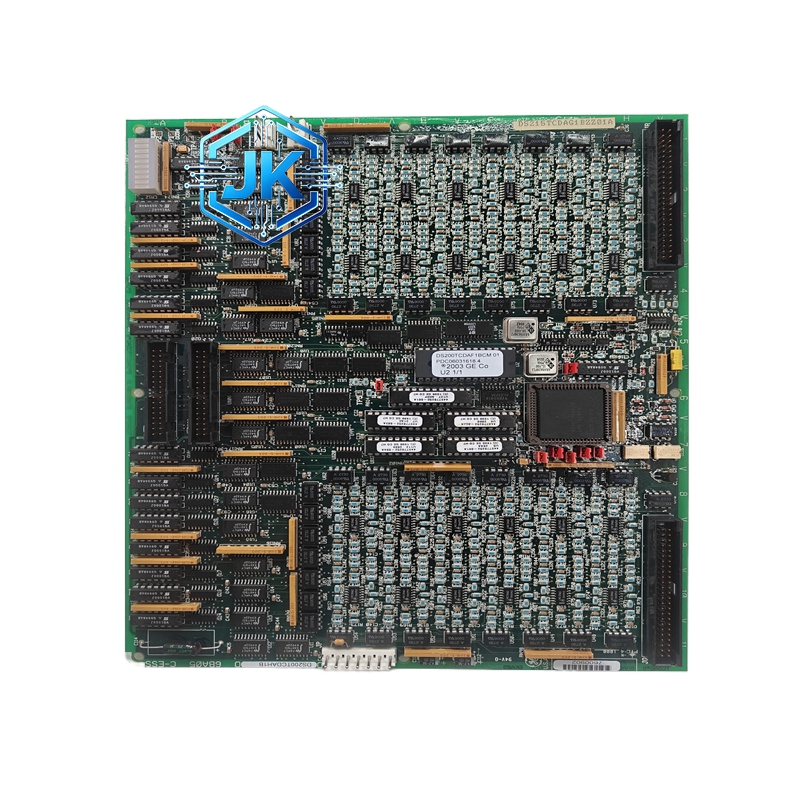

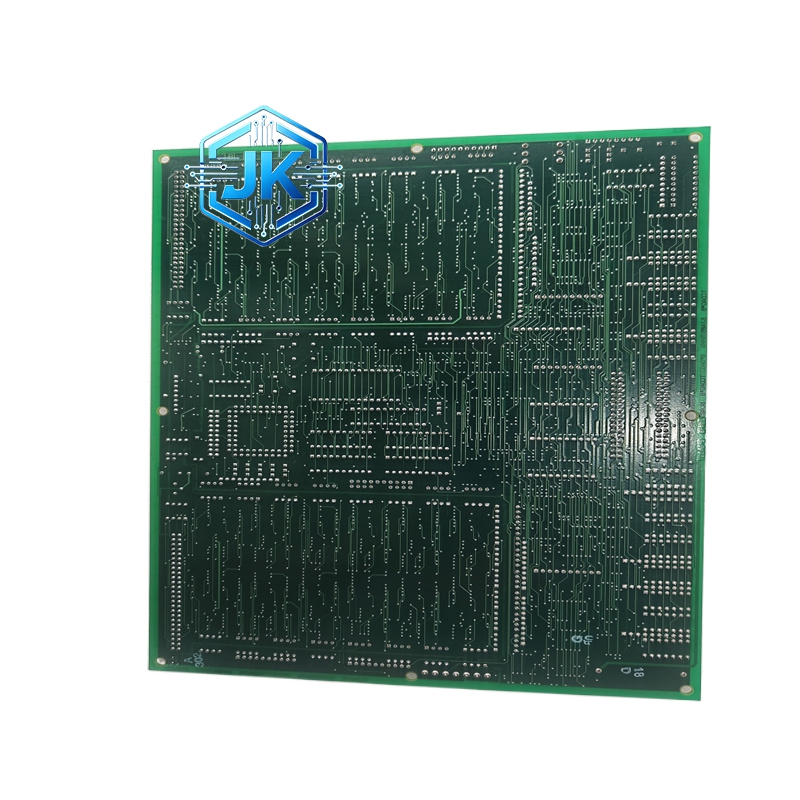

GE Mark VIe 快速控制继电器逻辑模块 DS200FCRLG1A
技术规格:
- 逻辑类型: 纯硬件继电器逻辑（非软件扫描）
- 输入通道: 32路数字输入（24 V DC，PNP/NPN可选）
- 输出通道: 16路继电器输出（Form C，单刀双掷）
- 触点额定值: 5 A @ 250 V AC / 30 V DC（阻性负载）
- 逻辑执行时间: < 100 μs（微秒级，比软件逻辑快1000倍）
- 通道间隔离: 1500 V DC 通道对地
- 通信方式: Mark VIe背板总线（仅用于配置和状态上报）
- 供电: +5 V DC + 24 V DC 背板供电，功耗约6 W
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20（柜内安装）
- 尺寸: 标准欧洲卡，约160 x 233 mm
- 重量: 约0.9 kg
功能特点:
- 微秒级响应 — 纯硬件逻辑执行，不受软件扫描周期限制，响应时间<100 μs
- 32路输入 + 16路输出 — 高密度配置，适合大规模联锁逻辑
- 可编程逻辑 — 支持AND、OR、NOT、XOR、定时、计数等基本逻辑功能，通过软件配置
- 故障安全设计 — 断电或通信故障时所有继电器自动释放至安全态
- LED状态指示 — 每通道独立指示灯，实时显示输入/输出状态
- 分组寻址 — 支持4通道为一组的批量操作
- 事件记录 — 存储最近3000条逻辑动作事件
- 看门狗保护 — 通信中断超过100 ms自动触发报警并置输出为安全态
- SIL2认证 — 满足安全仪表系统SIL2等级要求（配合安全模块使用）
材质构成与结构特征:
- PCB: FR-4高Tg板，四层板，独立电源层和信号层
- 逻辑芯片: CPLD（复杂可编程逻辑器件），纯硬件逻辑执行
- 继电器类型: 小型信号继电器，线圈内阻约400 Ω，金触点
- 光耦隔离: 每路输入配独立光耦，隔离电压1500 V DC
- 连接器: 4个高密度欧式DIN 41612连接器，每连接器8通道
- 外壳: 铝合金框架 + 塑料前端盖板
- 散热方式: 自然对流 + 铝合金框架辅助散热
- 结构形式: 插拔式欧洲卡，前后带弹簧锁紧导轨机构
工作原理:
32路数字输入信号经光耦隔离后送入CPLD芯片，CPLD根据用户预先配置的逻辑方程（通过Mark VIe编程软件下载）实时执行布尔运算。运算结果直接驱动16路继电器线圈，无需经过Mark VIe处理器扫描周期，因此响应时间仅为<100 μs。继电器触点闭合或释放驱动外部执行机构（如电磁阀、接触器）。背板总线仅用于下载逻辑配置和读取状态，不参与实时控制。
安装要求:
- 安装于Mark VIe机柜背板的快速逻辑专用槽位（通常紧邻CPU槽位）
- 前方需预留至少50 mm空间用于接线
- 数字输入线使用屏蔽双绞线，屏蔽层单端接地
- 继电器输出线必须使用屏蔽电缆，屏蔽层单端接地
- 接地电阻小于4欧姆
- 与普通继电器输出模块保持至少一个槽位间距，避免信号干扰
使用注意事项:
- 纯硬件逻辑不可在线修改 — 修改逻辑方程需下载至CPLD，下载期间模块短暂离线（约2秒）
- CPLD有编程次数限制 — 避免频繁修改逻辑，建议一次性配置完成
- 触点容量不可超限 — 超过5 A会导致触点烧毁，大功率负载建议通过中间继电器扩容
- 定期检测继电器触点电阻 — 运行超过3年建议每季度检测一次，超过100 mΩ需更换
- 输入信号不可超过24 V DC — 超过会损坏光耦
应用场景:
- 汽轮机紧急跳闸回路 — 主汽门关闭、调节汽门关闭，微秒级响应
- 锅炉燃料紧急切断 — 燃气快速切断阀驱动，防止爆炸
- 安全门联锁 — 锅炉安全门电磁铁驱动
- 电气保护联锁 — 发电机差动保护、变压器瓦斯保护出口
- 消防系统联动 — 火灾信号触发消防泵启动
- SIL2安全仪表系统 — 紧急停车系统（ESD）执行层
