描述

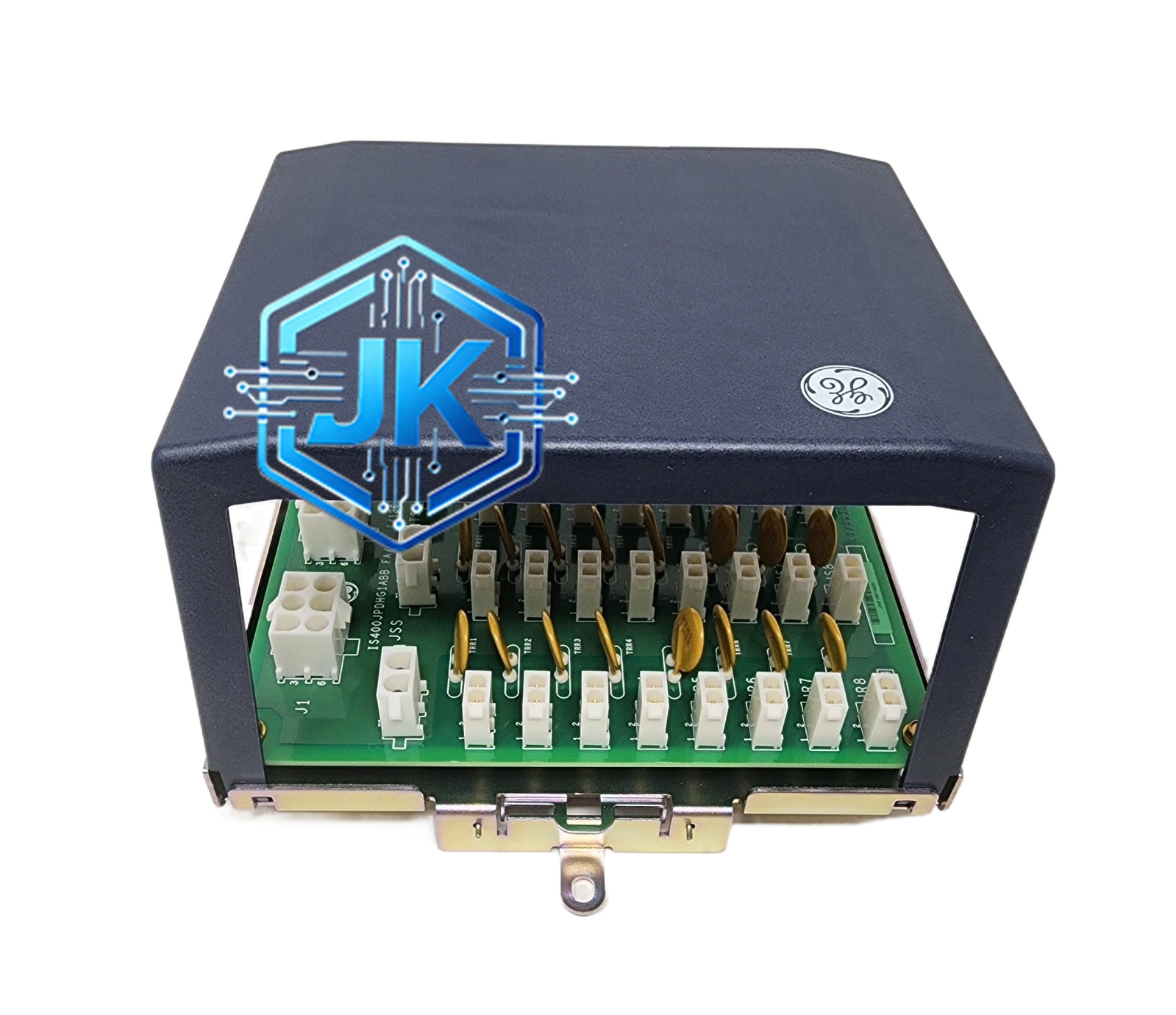

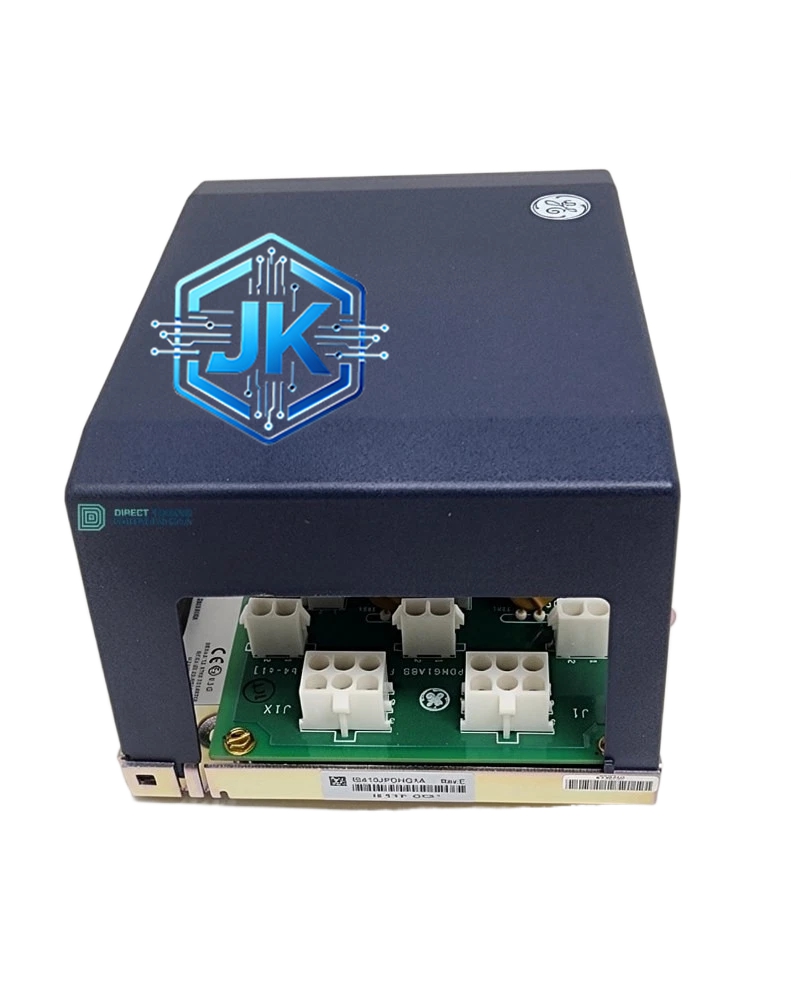

GE IS410JPDHG1A — 电源分配/监测模块
技术规格
| 参数项目 | 详细内容 |
|---|---|
| 输入电压 | 24VDC 或 48VDC（软件可配置） |
| 输出通道数 | 8 路独立输出（每路带独立保险丝） |
| 单路最大输出电流 | 2A |
| 总输出功率 | 约 100W（24V 输入时） |
| 输出电压精度 | ± 2%（空载至满载） |
| 纹波与噪声 | ≤ 50mV（峰峰值） |
| 监测功能 | 每路输出电压、电流实时监测，采样周期 100ms |
| 保护功能 | 过流保护、短路保护、过压保护、反接保护 |
| 报警输出 | 任一路故障时向控制器发送数字报警信号 |
| 通信接口 | VME 总线（VME64x） |
| 供电方式 | 由外部直流电源直接供电，不占用 VME 背板电源 |
| 功耗 | 约 3W（模块自身） |
| 工作温度 | 0°C ~ +60°C |
| MTBF | ≥ 180,000 小时 |
功能特点
1. 单路独立保险丝保护
每路输出均配备独立的快速熔断保险丝（典型值 2.5A），单路短路时仅该路保险丝熔断，不影响其他 7 路的正常供电，极大提高了系统可用性。
2. 实时电压电流监测
模块内部每个输出通道均设有独立的电压采样电路和电流检测电阻，以 100ms 周期采集数据并上报控制器。运维人员可在 HMI 上实时查看每路电源的电压和负载电流。
3. 面板 LED 状态指示
前面板每路输出设有独立的 LED 指示灯：
- 绿色常亮：该路输出正常
- 红色常亮：该路故障（过流/短路/过压）
- 黄色闪烁：该路负载电流接近额定值（80% 以上）
4. 反接保护
输入电源极性接反时，模块内部 MOSFET 自动截止，防止反接电流损坏模块和负载，同时触发报警。
5. 上电顺序控制（部分版本）
模块支持配置上电延时顺序，可按照预设顺序逐路接通输出，避免多路负载同时上电产生的冲击电流。
性能参数
| 性能指标 | 参数值 |
|---|---|
| 电压调整率 | ≤ ± 1%（输入电压变化 ± 10% 时） |
| 负载调整率 | ≤ ± 1%（负载从 10% 变至 100% 时） |
| 过流保护阈值 | 2.2A ~ 2.5A（可配置） |
| 短路恢复方式 | 自动恢复（保险丝更换后）或手动复位 |
| 过压保护阈值 | 30VDC（24V 系统）或 60VDC（48V 系统） |
| 绝缘电阻 | ≥ 50 MΩ（输入对地，500VDC） |
| 介电强度 | 1000VDC，1 分钟（输入对输出） |
| 响应时间 | 过流保护响应 ≤ 10ms |
| MTBF | ≥ 180,000 小时 |
材质构成
| 部件 | 材质 |
|---|---|
| PCB 板 | FR-4，4 层板，沉金工艺 |
| 功率 MOSFET | N 沟道增强型，TO-220 封装 |
| 保险丝座 | 陶瓷底座，镀镍触点 |
| 外壳 | 镀锌钢板，静电喷塑（浅灰色） |
| 接线端子 | 铜合金，镀锡处理，大电流承载能力 |
| 散热结构 | 铝合金散热片 + 风扇（高负载版本） |
结构特征
模块采用标准 3U VME 尺寸，但电源输入和输出接线均在前面板完成（非 VME 背板供电）。前面板从左至右依次为：电源输入端子（24V/48V 可选）、8 组输出端子（每组含正极、负极和保险丝）、每路 LED 状态指示灯。背面设有 VME 连接器用于与控制器通信。模块内部采用分仓设计：左侧为电源输入和 DC-DC 转换电路，右侧为 8 路独立的输出驱动和保护电路，中间以隔离槽分隔，减少相互干扰。
工作原理
- 外部 24VDC 或 48VDC 电源接入模块输入端子。
- 模块内部 DC-DC 转换器将输入电压稳压至各路输出所需电压。
- 每路输出由独立的 MOSFET 开关控制，MOSFET 导通时向负载供电。
- 电流检测电阻实时监测每路负载电流，当电流超过设定阈值时，比较器触发 MOSFET 关断，同时熔断保险丝。
- 电压采样电路以 100ms 周期采集每路输出电压，数据经 VME 总线上报控制器。
- 控制器在 HMI 上显示各路电源状态，任一路故障时触发声光报警。
应用场景
| 应用场景 | 具体用途 |
|---|---|
| Mark VIe 控制柜内部供电 | 为 VME 模块、继电器模块、指示灯等提供 24VDC 电源 |
| 现场传感器供电 | 为现场热电偶、热电阻、压力变送器提供 24VDC 激励电源 |
| 现场执行器供电 | 为电磁阀、调节阀执行机构提供 24VDC 电源 |
| 冗余电源切换 | 与另一路电源模块组成 1:1 冗余，主路故障时自动切换至备路 |
| 电池充电管理 | 为控制柜内 UPS 电池提供充电电流并监测电池电压 |
安装要求
- 模块安装于 Mark VIe 控制柜顶部或背部的专用电源安装位，使用螺丝固定。
- 输入电源需经过外部断路器（建议 10A）和 EMC 滤波器后接入模块。
- 每路输出负载的总电流不得超过该路额定电流（2A），所有通道总电流不得超过模块总功率限制。
- 输出接线必须严格按照端子标注的通道编号一一对应，不可交叉。
- 模块周围需留有至少 30mm 的散热空间，高负载时建议加装散热风扇。
- 输入电源的正负极不可接反，接反将触发反接保护但会导致所有输出无电。
