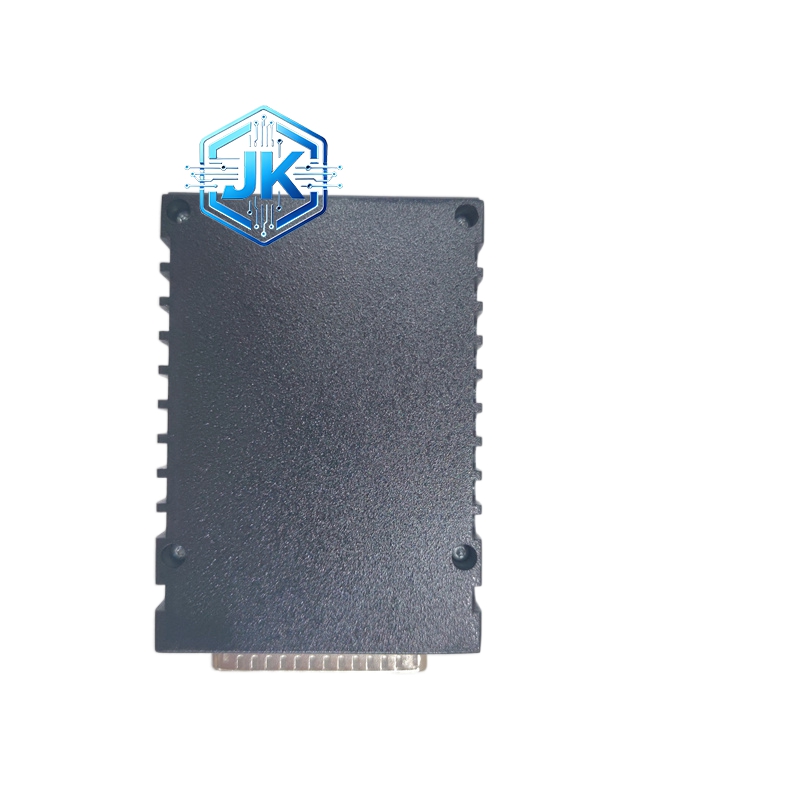

GE通用电气 IS220PTCCH1A Mark VI / Mark VIE 控制系统热电偶温度输入模块
技术规格：
- 通道数：16路温度输入通道（TC/RTD混合配置）
- 热电偶类型：J / K / T / E / N / R / S / B型，全类型支持
- 热电阻类型：Pt100 / Pt1000 / Cu50 / Cu100
- 分辨率：16位A/D转换
- 精度：TC ±1.5°C 或 ±0.4%（取较大值）；RTD ±0.15°C
- 采样速率：最高4Hz（250ms周期）
- 冷端补偿：内置高精度冷端补偿，精度±0.5°C
- 隔离电压：通道间1500V DC隔离，通道与逻辑侧500V DC隔离
- 断线检测：支持TC断线检测（毫伏信号<0.1mV报警）
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- 全类型兼容：单模块支持8种热电偶和4种热电阻，无需更换硬件
- 冷端补偿：内置冷端温度传感器，自动补偿接线端子处温度变化
- 线性化处理：内部完成热电偶非线性补偿和热电阻Callendar-Van Dusen方程计算
- 断线/超量程报警：TC断线时输出超量程值并上传报警
- 通道独立配置：每通道可独立设置传感器类型和量程
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0等级
- PCB：6层工业级多层板，三防涂覆（防潮、防尘、防霉）
- 端子：镀金弹簧端子，抗氧化抗振动
- A/D芯片：16位Sigma-Delta型ADC，带数字滤波
结构特征：
- VME标准单槽板卡，3U高度
- 前面板：每4通道一组LED指示灯 + Power / Run / Fault LED
- 背部：VME总线连接器 + TC/RTD端子排（每通道独立端子）
工作原理：
主控制器通过VME总线周期扫描（通常250ms）读取模块数据。TC通道：热电偶毫伏信号经多路复用器选通后送入仪表放大器，经16位A/D转换后，CPU根据查表法完成冷端补偿和非线性线性化，最终输出工程温度值。RTD通道：热电阻阻值经恒流源激励后测量电压降，再通过Callendar-Van Dusen方程换算为温度值。
应用场景：
- 燃气轮机排气温度（EGT）监测（通常使用K型或N型热电偶）
- 轴承温度监测（通常使用Pt100）
- 润滑油温度监测
- 压气机出口温度监测
- 电厂锅炉汽温监测
安装要求：
- VME机架安装，地址跳线不可与其他模块冲突
- TC信号线使用与热电偶同材质的补偿导线（如K型TC用K型补偿导线）
- RTD信号线使用三线制或四线制连接，屏蔽层单端接地
- 端子按通道一一对应，不可混接
使用注意事项：
- TC输入必须设置正确的热电偶分度号（J/K/T等），否则温度值完全错误
- RTD输入必须设置正确的分度号（Pt100/Pt1000/Cu50）和接线方式（2线/3线/4线）
- 补偿导线必须与热电偶类型匹配，不可混用
- 更换前必须关机断电，严禁带电插拔
