描述
技术规格

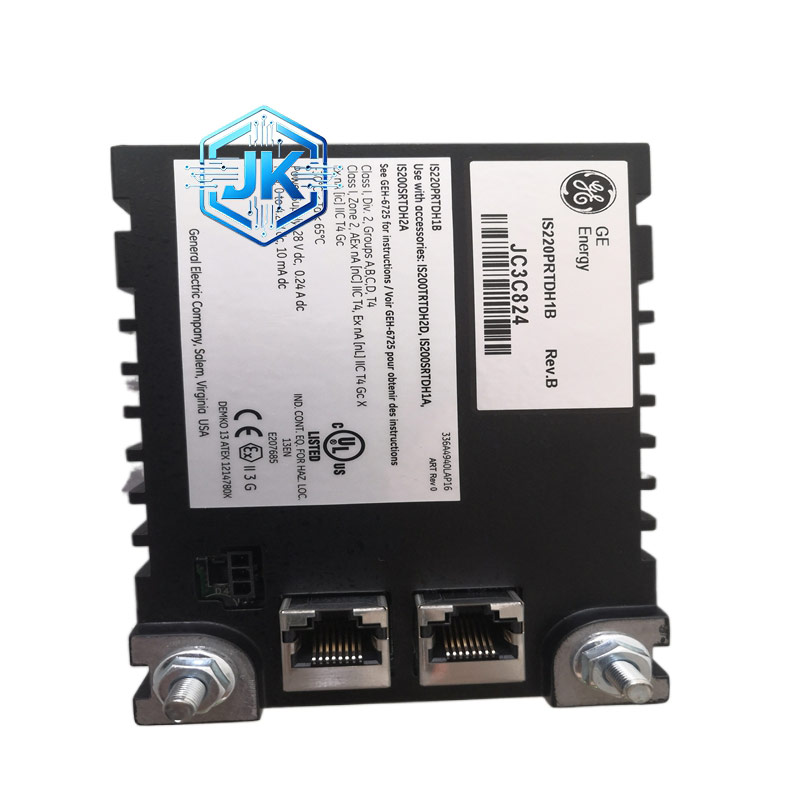

- 所属系列：GE Mark VIe Speedtronic 涡轮控制系统
- 功能类型：增强型电阻温度检测端子板（PRTD）
- 输入通道：8 路独立热电阻输入通道
- 适配传感器：PT100、PT1000 工业标准热电阻
- 信号类型：3 线制 / 4 线制热电阻信号（软件配置）
- 测量范围：-200°C~+850°C（依传感器类型）
- 分辨率：0.1°C
- 精度：±0.05% FS（25°C），温度漂移 ±15ppm/°C
- 隔离耐压：通道间 2000VAC，通道 – 背板 3000VAC
- 采样速率：每通道 10ms，支持同步采样
- 电源：由 Mark VIe 机架背板供电，功耗约 6W
- 工作温度：-30°C~+65°C；存储温度 – 40°C~+85°C
- 尺寸：标准单槽位，约 130mm×80mm×25mm
- 重量：约 0.85kg
- 认证：CE、UL、CSA、RoHS，Class1 Div2 防爆认证
- 兼容性：适配 Mark VIe 全系列处理器板、温度监测系统，向下兼容 IS220PRTDH1A
功能特点
- 增强型信号调理与抗干扰：优化信号调理电路，内置二阶低通滤波与高精度信号放大，抗干扰能力大幅提升，有效过滤现场强电磁干扰与噪声，保证采集信号的稳定性与准确性。
- 超高精度温度测量：精度提升至 ±0.05% FS，温度漂移降低至 ±15ppm/°C，温度数据更精准无漂移，适配精密温度监测与闭环控制需求。
- 高速同步采样：每通道 10ms 采样速率，支持 8 路信号同步采集，可捕捉设备温度的动态变化，为故障诊断提供更全面的实时数据。
- 超高电气隔离防护：通道间 2000VAC、通道 – 背板 3000VAC 高压隔离，彻底隔绝强电干扰与浪涌冲击，保护主控制器与背板安全，适配高干扰工业环境。
- 超宽温工业级设计：-30°C~+65°C 超宽温运行，抗振动、抗冲击能力强化，适配电厂、海上平台、炼油厂等高温、高湿、高振动的极端工况。
- 向下兼容与即插即用：完全兼容 Mark VIe 机架与系统，可直接替换 IS220PRTDH1A，无需额外配置，降低系统升级成本。
- 增强型故障诊断预警：优化通道故障检测算法，可更快速、更精准地识别传感器断线、短路、信号异常等问题，提前预警设备过热故障，减少非计划停机时间。
应用场景
- 燃气轮机、蒸汽轮机、发电机等关键设备在强干扰环境下的温度监测。
- 海上平台、炼油厂、加氢装置大型旋转设备温度监测与故障预警。
- Mark VIe 涡轮控制系统老旧温度检测端子板升级，提升采集精度与抗干扰能力。
- 高振动、高电磁干扰工业环境下的设备健康管理，保障温度数据采集的稳定性。
- 电厂、电站关键机组温度安全联锁，为系统保护提供可靠数据支撑。
