描述

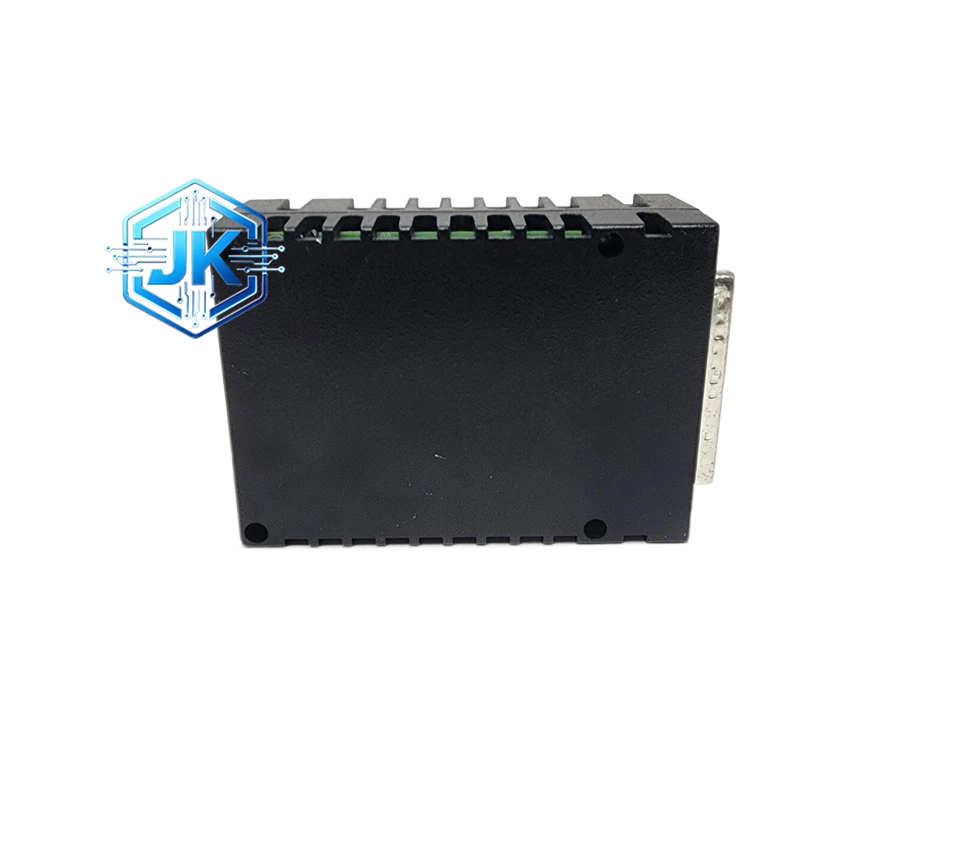

GE IS220PAOCH1A — Mark VIe 脉冲累积输出模块
技术规格：
- 脉冲输出通道：4 通道（集电极开路，24VDC）
- 脉冲输入通道：4 通道（正交编码器 A/B 相 + Z 相）
- 输出频率：最高 100kHz
- 输入频率：最高 500kHz（正交解码）
- 累积范围：32 位无符号整数（最大 4,294,967,295 脉冲）
- 输出驱动能力：100mA / 24VDC（每通道）
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
- 尺寸：标准 VME 单宽度
功能特点：
- 正交解码：支持 A/B 相正交脉冲输入，自动计算转速和方向
- 脉冲累积：32 位累积器不溢出，适合长时间累计
- 比例输出：输出脉冲频率与内部寄存器值成比例
- 掉电保持：累积值存储在非易失性存储器中，掉电不丢失
- 事件触发：支持外部事件触发脉冲输出
应用场景：
- 电厂蒸汽流量累计输出至远方电度表
- 发电机转速脉冲输出
- 给水泵转速监测
- 循环水泵运行时间累计
- 阀门行程累计（用于维护周期提醒）
材质构成：
- 外壳：铝合金 + 阻燃 ABS 前面板
- PCB：4 层 FR-4
- 输出驱动：ULN2803 等级达林顿阵列
- 输入解码：FPGA 或 CPLD 芯片
- 接线端子：弹簧夹紧式，带防呆设计
结构特征：
- 标准 VME 单宽度模块
- 前面板设 8 组接线端子（4 路输入 + 4 路输出）
- 每路输出配有 LED 闪烁指示
工作原理：
正交编码器信号经光电隔离后送入 FPGA 进行方向判别和频率计算，结果写入内部寄存器。CPU 板读取寄存器值后，模块按设定比例将数值转换为脉冲频率，经达林顿阵列驱动后从集电极开路输出。累积值实时更新并写入 EEPROM。
安装要求：
- 插入 Mark VIe 机架任意 VME 插槽
- 脉冲输入线使用屏蔽电缆，长度不超过 15 米
- 输出端需外接上拉电阻（4.7kΩ 至 24V）
- 接地良好
使用注意事项：
- 脉冲输入电压不要超过 24VDC
- 集电极开路输出必须加装上拉电阻才能正常工作
- 长期不用时建议保留模块通电，防止累积值丢失
- 更换模块后需重新配置脉冲比例和累积初值
