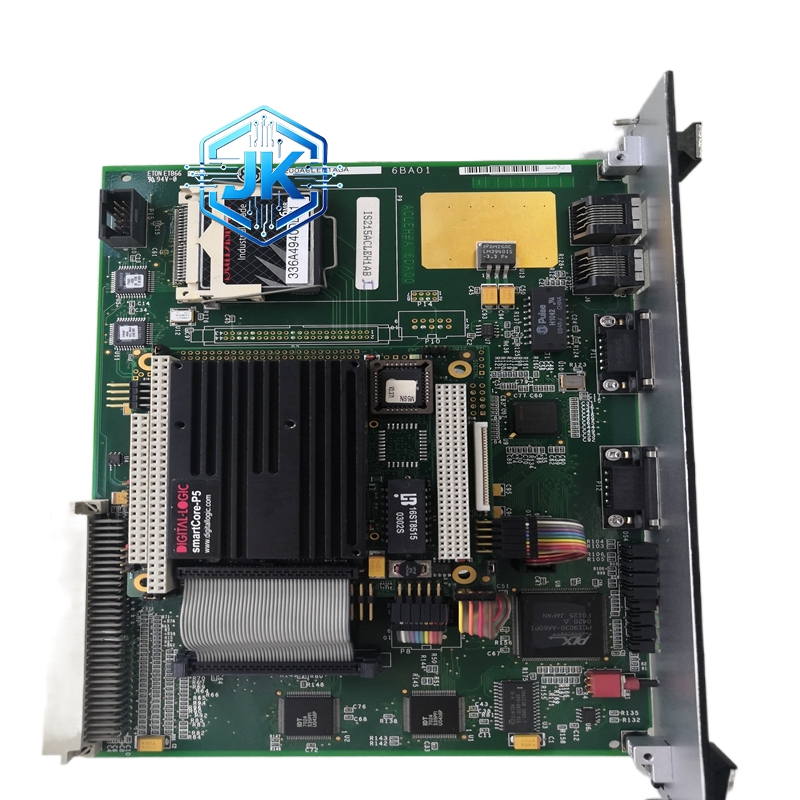

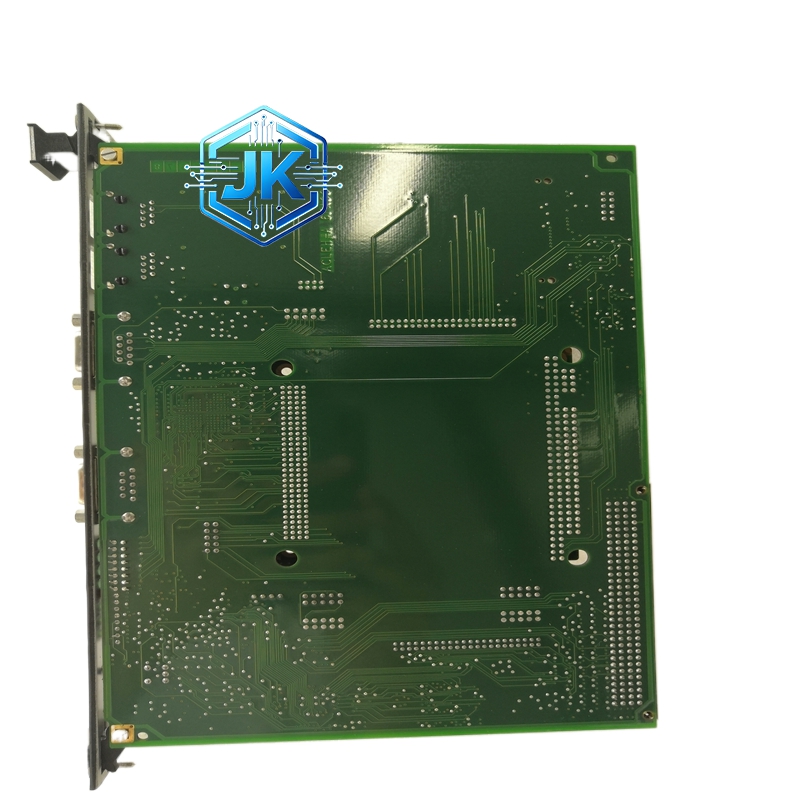

GE IS215ACLAH1A — Mark VIe 8 通道交流电流输入模块

产品简介
该模块是 GE Mark VIe 控制系统中的高精度 8 通道交流电流采集模块,专用于采集现场电流互感器(CT)二次侧输出的 1A 或 5A 交流电流信号。模块内置高精度 A/D 转换器和数字信号处理电路,支持软件灵活配置每通道的输入范围、报警阈值和滤波参数,是电厂电气参数监测、保护逻辑运算和电量计量中使用量极大的核心模拟量输入模块之一。该模块在全球大量 1990 年代至 2010 年代投运的火力发电厂、联合循环电厂和燃气轮机控制系统中广泛应用。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE IS215ACLAH1A — Mark VIe 8 通道交流电流输入模块

技术规格

  • 通道数:8 通道交流电流输入(单端输入)
  • 输入范围:0-1A AC 或 0-5A AC(软件配置,每通道独立设置)
  • 输入频率:45Hz 至 65Hz(标准工频范围)
  • 分辨率:16 位 A/D 转换(65536 级)
  • 采样率:每通道 10 Hz(全通道同步采样,单通道等效采样周期 100ms)
  • 精度:±0.05% 满量程(典型值),±0.1% 最大值
  • 线性度:±0.02% 满量程
  • 输入阻抗:小于 0.1Ω(电流输入模式,接近短路特性)
  • 通道间隔离:500V DC 电气隔离(每通道独立隔离)
  • 共模抑制比(CMRR):大于 120dB(50Hz)
  • 断线检测:支持,电流低于 0.05A 时自动触发报警
  • 过载保护:10 倍额定电流持续 1 秒不损坏
  • 频率响应:45Hz-65Hz 范围内精度保持 ±0.1%
  • 功率因数影响:在 0.5-1.0 功率因数范围内精度不受影响
  • 工作温度:0°C 至 +60°C
  • 存储温度:-40°C 至 +85°C
  • 相对湿度:5% 至 95%,无凝露
  • 背板总线:VME64x
  • 供电:+5V / +3.3V,由 VME 背板供电
  • 功耗:约 2.5W
  • 尺寸:3U VME 模块,160mm × 233.4mm × 100.3mm
  • 重量:约 0.5kg

功能特点

  • 双量程支持:每通道可独立配置为 0-1A 或 0-5A,同一模块可同时采集不同量程的电流信号,极大提高配置灵活性
  • 全通道同步采样:8 通道在同一时刻采样,时间偏差小于 1μs,满足功率计算、差动保护等需要时间对齐的场景
  • 16 位高精度:分辨率达 1/65536,对于 5A 量程,最小可分辨电流变化约 0.076mA
  • 每通道独立隔离:8 通道完全电气隔离,彻底消除通道间串扰和地环路干扰
  • 断线自动报警:实时监测信号完整性,CT 断线或接触不良时立即上报 CPU 并触发报警
  • 过载保护:10 倍额定电流持续 1 秒不损坏,有效防止 CT 饱和或短路时模块烧毁
  • 软件可配置滤波:支持配置一阶低通数字滤波器,截止频率 1Hz 至 50Hz 可选,有效抑制谐波干扰
  • 在线校准:支持零点和增益在线校准,无需停机
  • LED 状态指示:每通道配有绿色 LED(正常)和红色 LED(报警/断线)

应用场景

  • 电厂发电机定子电流监测(A/B/C 三相 + N 相)
  • 厂用电母线电流采集(进线电流、馈线电流)
  • 变压器差动保护用电流采集(高侧 + 低侧电流)
  • 电动机保护回路电流监测(启动电流、运行电流)
  • 发电机负序电流监测
  • 电量计量(与电度表配合,采集 CT 二次电流)
  • 直流系统充电电流和放电电流监测

材质构成

  • 外壳:铝合金压铸框架,表面阳极氧化处理,耐腐蚀
  • PCB:4 层 FR-4 玻纤板,模拟区与数字区物理隔离,模拟区加装镀镍铜屏蔽罩
  • 模拟前端:精密电流采样电阻 + 低漂移仪表放大器 + 16 位 Σ-Δ ADC(Analog Devices AD7768 或同等品质)
  • 隔离元件:Silicon Labs Si86xx 系列数字隔离器
  • 接线端子:Phoenix Contact 弹簧夹紧式端子,镀金触点,额定电流 10A
  • 连接器:高密度 DIN 41612 背板连接器,96 针,镀金

结构特征

  • 3U VME 标准模块,可插入 Mark VIe 机架任意 VME 插槽
  • 前面板设有 8 组接线端子排(每通道一组,共 8 组)
  • 每通道配有双色 LED 指示灯(绿/红)
  • 前面板左下角设有模块型号标签和序列号铭牌
  • 顶部设有 8 位拨码开关(DIP Switch),每位对应一个通道的输入范围配置(1A/5A 切换)
  • 两侧设有 VME 标准固定耳

工作原理
现场 CT 二次侧电流经前面板端子进入模块,首先经过 TVS 二极管过压保护和 RC 低通滤波(截止频率 10Hz),然后流过内置精密电流采样电阻(毫欧级),将电流信号转换为毫伏级电压信号。该电压信号经仪表放大器放大后送入 16 位 Σ-Δ ADC 进行采样。ADC 输出经数字隔离器隔离后通过 VME 总线传送至 CPU 板。每通道的隔离变压器确保通道间完全电气独立。软件根据设定的量程将 ADC 原始值转换为工程电流值(A)。

安装要求

  • 插入 Mark VIe 机架任意 3U VME 插槽
  • CT 二次侧使用不小于 2.5mm² 铜芯电缆(1A 量程)或不小于 4mm² 铜芯电缆(5A 量程)
  • 电流信号线使用屏蔽双绞线,屏蔽层在控制室侧单端接地
  • 接线端子扭矩 0.5-0.8 N·m
  • CT 二次侧严禁开路运行,否则将产生高电压危及人身安全
  • 接地电阻小于 4Ω

使用注意事项

  • 严禁将电压信号直接接入电流输入端,否则将烧毁采样电阻
  • CT 二次侧必须可靠接地,且仅允许一点接地
  • 更换模块后必须在 Mark VIe Toolbox 中逐通道重新配置输入范围和报警阈值
  • 建议每 12 个月进行一次通道精度校验,使用标准电流源逐通道测试
  • 模块长期不用时建议保留在机架中通电,以维持 ADC 校准状态
