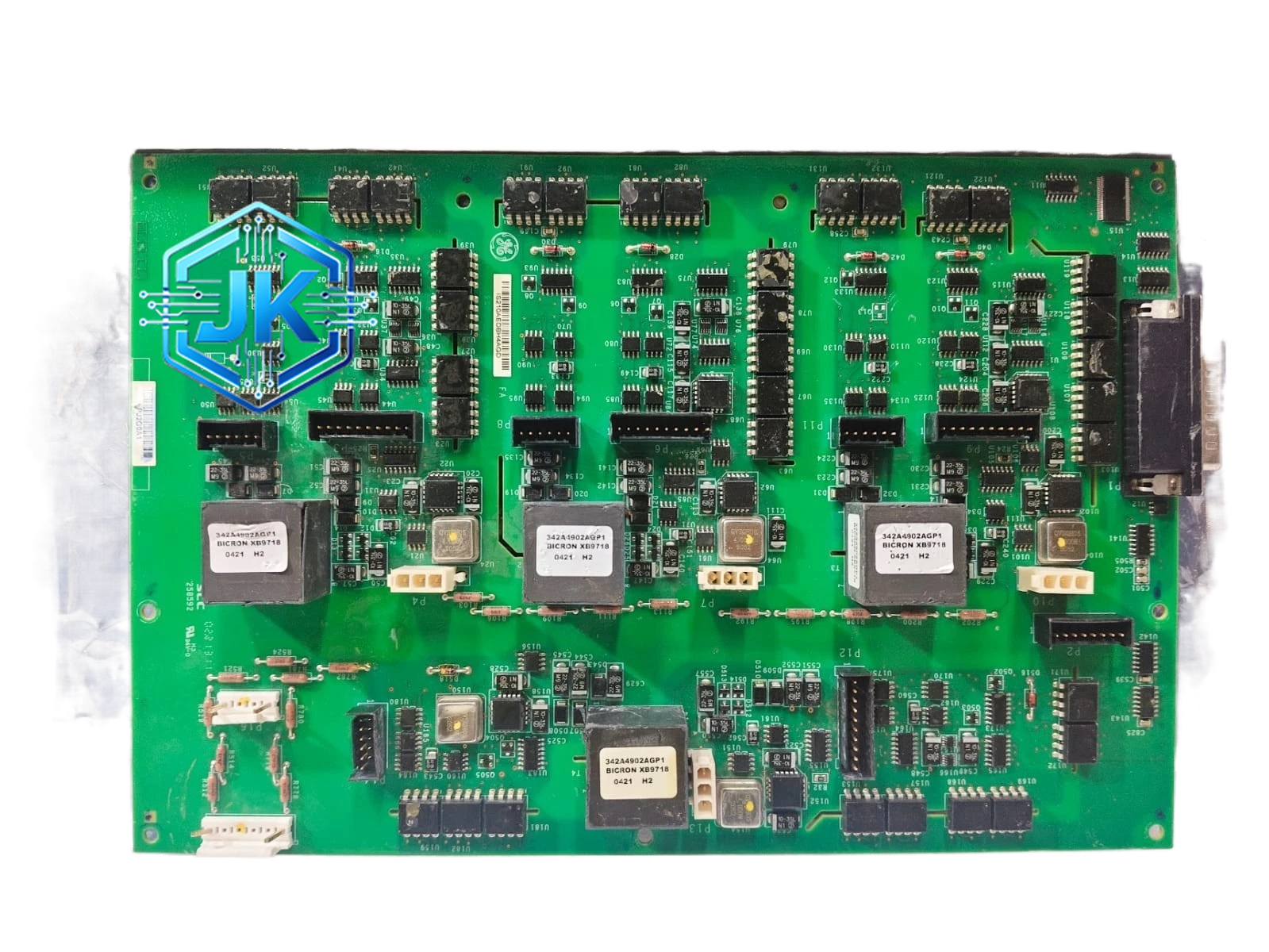

GE IS210MVRBH1APC 电压调节器模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 电压调节器模块 |
| 适配系统 | GE Mark VI / Mark VIe |
| 输入信号 | 发电机电压互感器信号（PT 二次侧，100V 或 110V） |
| 输出信号 | 4-20mA 励磁控制电流 |
| 调节算法 | PID 调节，带前馈补偿 |
| 电压精度 | ±0.5% 额定电压 |
| 响应时间 | 小于 50 ms |
| 通道隔离 | 1500 VDC（输入对输出） |
| 背板总线 | WES 高速背板 |
| 工作温度 | 0°C 至 60°C |
| 功耗 | 约 2W |
功能特点：
- PID 自动电压调节（AVR）：内置完整 PID 调节器，自动维持发电机电压稳定
- 前馈补偿：根据负载电流变化提前调整励磁，减小电压波动
- 无功功率调节：支持功率因数控制模式，参与电网无功调节
- 软启动：发电机并网时励磁从零缓慢上升，避免冲击电流
- 过压/欠压保护：电压超出 ±10% 额定值时自动限制励磁输出
- 手动/自动切换：支持手动励磁控制和自动电压调节两种模式无缝切换
应用场景：
- 燃气轮发电机电压控制：维持发电机端电压在 13.8kV 或 10.5kV 额定值
- 联合循环电厂电压调节：参与电网电压和无功功率调节
- 孤立电网电压稳定：在无大电网支撑时独立维持电压频率稳定
- 黑启动：电网崩溃后发电机自启动时的电压建立
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，喷塑处理 |
| 电路板 | FR-4，4 层 PCB |
| PID 控制器 | 本机 DSP 处理器 + 精密运放 |
| 电压互感器接口 | 隔离变压器，耐压 3000VAC |
| 连接器 | WES 背板 + 前端 PT 输入端子排 + 励磁输出端子排 |
结构特征：
- 前端设有 PT 电压输入端子排（2 针，接 PT 二次侧）
- 前端设有励磁电流输出端子排（2 针，4-20mA 输出）
- 前端 4 颗 LED 指示灯（电压正常、调节中、故障、手动模式）
- 前端 4 位拨码开关设定模块地址
- 背面 WES 背板连接器
- 底部 DIN 导轨卡扣
工作原理：
PT 二次侧电压信号经隔离变压器进入模块，整流滤波后得到与发电机电压成正比的直流信号。CPU 通过 WES 背板下发电压设定值和 PID 参数。模块内部 DSP 处理器计算设定值与实际值的偏差，经 PID 算法运算后输出励磁控制电流（4-20mA）。该电流信号驱动励磁调节器，调节发电机转子励磁电流，从而维持端电压稳定。前馈补偿根据负载电流信号提前调整 PID 输出，减小动态误差。
安装要求：
- 安装于 Mark VI 机柜背板插槽中
- PT 二次侧电压线使用屏蔽电缆，屏蔽层单端接地
- 励磁输出线使用屏蔽双绞线，接至励磁调节器输入端
- 模块地址通过拨码开关设定，与 CPU 模块地址不冲突
使用注意事项：
- PT 二次侧严禁开路，会产生高压危险
- 励磁输出切勿短路，会损坏输出电路
- 手动/自动切换时需确认发电机已并网或已解列
- PID 参数由 GE 工程师根据发电机特性整定，用户不可随意修改
