描述

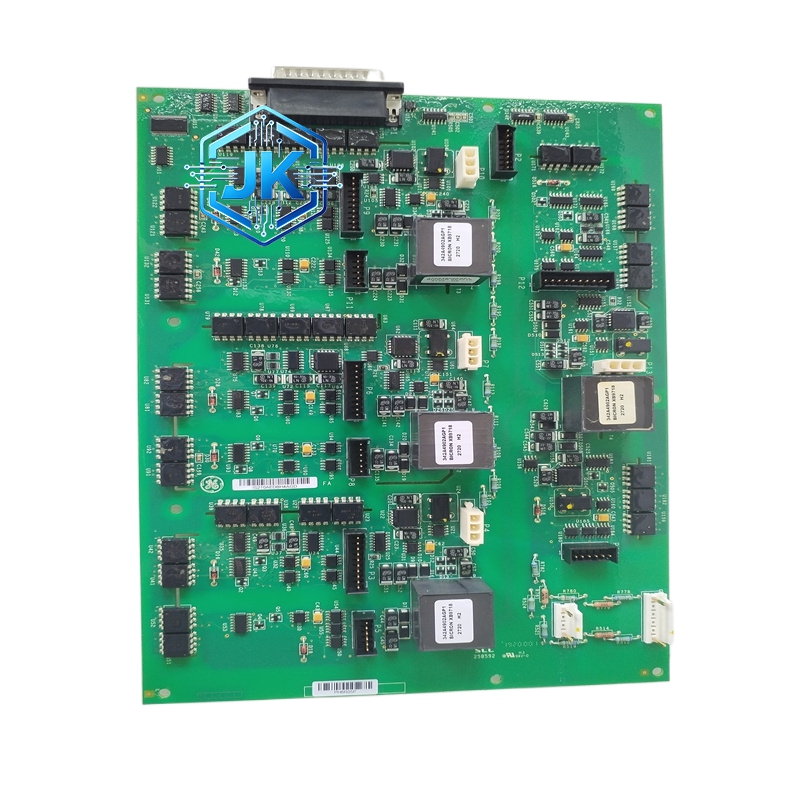

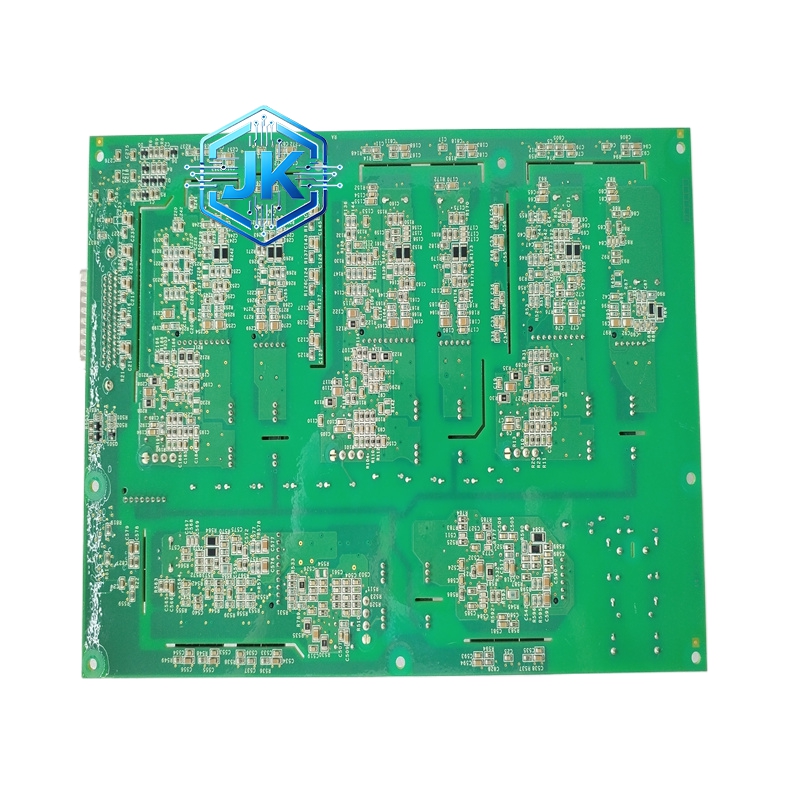

GE IS210AEDBH4A 模拟量输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 16 通道模拟量输入模块 |
| 适配系统 | GE Mark VIe / Mark VI |
| 通道数量 | 16 路（分为 2 组，每组 8 通道） |
| 输入信号 | 4-20mA DC / 1-5V DC（每通道独立配置） |
| 分辨率 | 16 位 A/D 转换（65536 级） |
| 采样速率 | 10 次/秒/通道（全部通道同步采样） |
| 精度 | ±0.1% 满量程（典型值） |
| 输入阻抗 | 电流模式：250Ω；电压模式：大于 1 MΩ |
| 通道间隔离 | 250 VDC（通道对通道） |
| 共模抑制比 | 大于 100 dB（50Hz） |
| 断线检测 | 支持（电流低于 3.2mA 或电压低于 0.8V 时报警） |
| 工作电压 | +5V DC（VME 总线供电） |
| 功耗 | 约 2.8W |
| 工作温度 | 0°C 至 60°C |
| 尺寸 | 标准 VME 3U 高度 |
| MTBF | 大于 130,000 小时 |
功能特点：
- 16 通道高密度采集：单模块提供 16 路模拟量输入，减少机柜空间占用
- 每通道独立配置：16 个通道可分别设定为电流或电压输入，灵活性极高
- 同步采样：全部 16 通道在同一时刻采样，确保数据时间一致性，这对需要多通道同步比较的控制回路至关重要
- 断线检测：每通道独立检测断线，断线时该通道数据置为特殊值并上报 CPU
- 软件校准：支持两点校准（零点和满量程），校准参数存储在模块 EEPROM 中
- 报警设置：每通道可设置高限和低限报警值
- LED 指示：前面板 16 颗绿色 LED，每颗对应一个通道的信号状态
应用场景：
- 汽轮机控制：采集轴振动、轴向位移、胀差、油压等 16 路以上模拟量
- 锅炉控制：采集汽包水位、主蒸汽温度、给水流量、风门开度等
- 辅机控制：采集辅机轴承温度、电机电流、风压等
- 化工过程控制：温度、压力、流量、液位等多参数同步采集
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| A/D 位数 | 16 位 |
| 满量程（电流） | 4-20 mA |
| 满量程（电压） | 1-5 V DC |
| 线性度 | ±0.05% FS |
| 采样率 | 10 SPS/通道（同步） |
| 转换时间 | 100 μs |
| 通道间串扰 | 小于 -80 dB |
| 噪声（RMS） | 小于 0.02% FS |
| 输入过压保护 | 30V DC（持续） |
| 绝缘强度 | 1500 VDC，1 分钟 |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，黑色阳极氧化 |
| 电路板 | FR-4，4 层 PCB |
| A/D 转换器 | TI ADS8320（16 位，8 通道）× 2 片 |
| 模拟多路复用器 | ADG732（8:1） |
| 基准电压源 | TI REF5025（2.5V） |
| 端子排 | 绿色可插拔端子，16 路 |
| 总线接口 | VME 96 针欧式连接器 |
结构特征：
- VME 3U 高度
- 前面板：16 颗绿色 LED + 16 路绿色端子排（分为上下两组，每组 8 通道）
- 底部：VME 总线连接器
- 顶部：散热片
工作原理：
外部 4-20mA 或 1-5V 信号经端子排进入模块，通过保险丝和 TVS 二极管保护后，进入模拟多路复用器。多路复用器按顺序选择通道，选中通道的信号经仪表放大器调整增益后送入 16 位 A/D 转换器。转换完成后，数字量经 VME 总线上传至 CPU。断线检测电路实时监测输入信号是否低于阈值。全部 16 通道在同一时钟沿触发采样，确保数据同步。
安装要求：
- 安装于 VME 总线槽位，由 CPU 分配
- 信号线使用屏蔽双绞线，屏蔽层单端接地
- 电流信号模式下，每通道需独立供电回路
- 端子排接线按通道号顺序排列，不要交叉
- 安装后在 ToolboxST 中配置每通道的信号类型、量程、报警值
使用注意事项：
- 电流输入模式下严禁接入电压信号，会烧毁输入电阻
- 电压输入模式下输入不得超过 5V DC
- 更换通道配置后需重新下载程序
- 定期进行软件校准，建议每 12 个月一次
