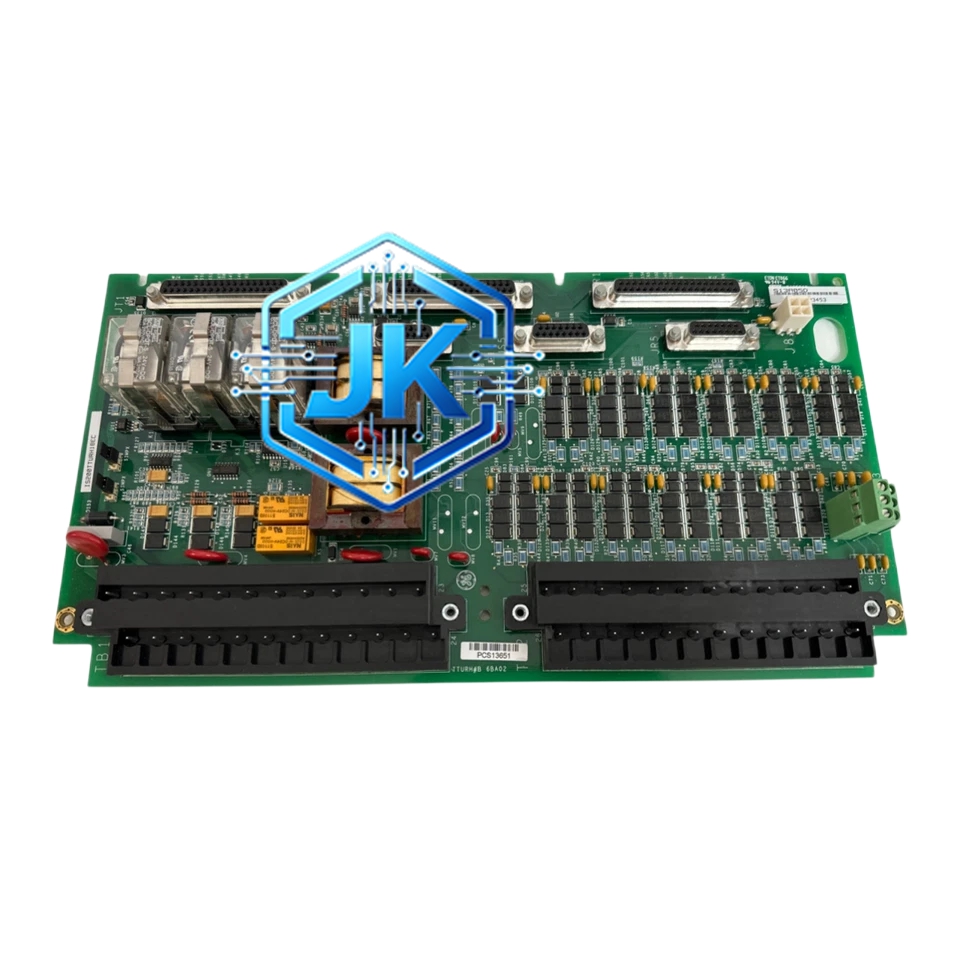

GE IS205IGDPG1 通用I/O扩展模块（Speedtronic Mark V系列）
技术规格：
- 输入通道数：16路干接点输入（Dry Contact）或24VDC有源输入（可配置）
- 输出通道数：16路继电器输出（干接点）或16路晶体管输出（可配置）
- 输入信号类型：无源干接点 / 24VDC / 120VAC（通过跳线选择）
- 输出负载能力：继电器输出 2A@250VAC / 晶体管输出 500mA@30VDC
- 响应时间：输入延迟 < 10ms，输出动作时间 < 20ms
- 通信接口：GE SRTP高速串行总线
- 电源电压：+5V DC（背板取电）
- 工作温度范围：0℃ ~ +60℃
- 安装方式：VME机箱插卡
功能特点：
- 灵活配置：每8通道为一组，可独立配置为输入或输出
- 隔离设计：输入/输出通道与CPU之间光电隔离，隔离电压≥1500VDC
- 状态指示：每通道配置LED指示灯，现场可直观判断通道状态
- 软件可编程：通道功能、滤波时间、报警关联均可通过软件配置
- 故障安全：通信中断时输出自动复归至安全状态（失电关/失电开可选）
- 可扩展：多块IGD卡件可级联使用，最大支持128路I/O
应用场景：
- 燃气轮机阀门位置反馈采集（全开/全关/中间位）
- 蒸汽轮机辅助设备状态监控（油泵、风机、水泵运行/停止信号）
- 发电机保护信号采集（温度、压力、液位开关量）
- 现场电磁阀驱动（燃油关断阀、密封气阀等）
- 指示灯及报警输出驱动
材质构成：
- PCB：4层FR-4玻纤板
- 继电器：OMRON或GE原厂小型功率继电器（寿命≥10万次）
- 光耦：高速光电耦合器（输入隔离用）
- 接插件：插拔式端子排，方便现场接线
结构特征：
- VME 6U标准尺寸
- 前面板：16组LED指示灯 + 通道编号标识
- 后面板：VME总线 + 双层端子排（上层输入、下层输出）
- 侧面：散热孔 + 模块型号标签
工作原理：
输入通道通过光耦将现场开关量信号隔离后送入FPGA进行状态采集，经SRTP总线上传至CPU。输出通道由CPU下发指令，经驱动电路驱动继电器或晶体管开关，控制外部负载。模块内置看门狗，通信中断超过设定时间（通常200ms）自动将所有输出置为安全状态。
安装要求：
- 安装于Mark V机柜VME插槽，确保背板供电稳定
- 现场接线使用0.5~1.5mm²屏蔽电缆
- 继电器输出负载不可超过额定值，感性负载需加装续流二极管
- 模块地址通过拨码开关设定，每块卡件地址唯一
使用注意事项：
- 输入信号电压严禁超过跳线设定值，否则会烧毁光耦
- 继电器输出切换频率不宜超过每秒10次，避免触点烧蚀
- 长期不用的通道建议在软件中禁用，减少误报警
- 模块需每年进行一次通道功能测试
