描述

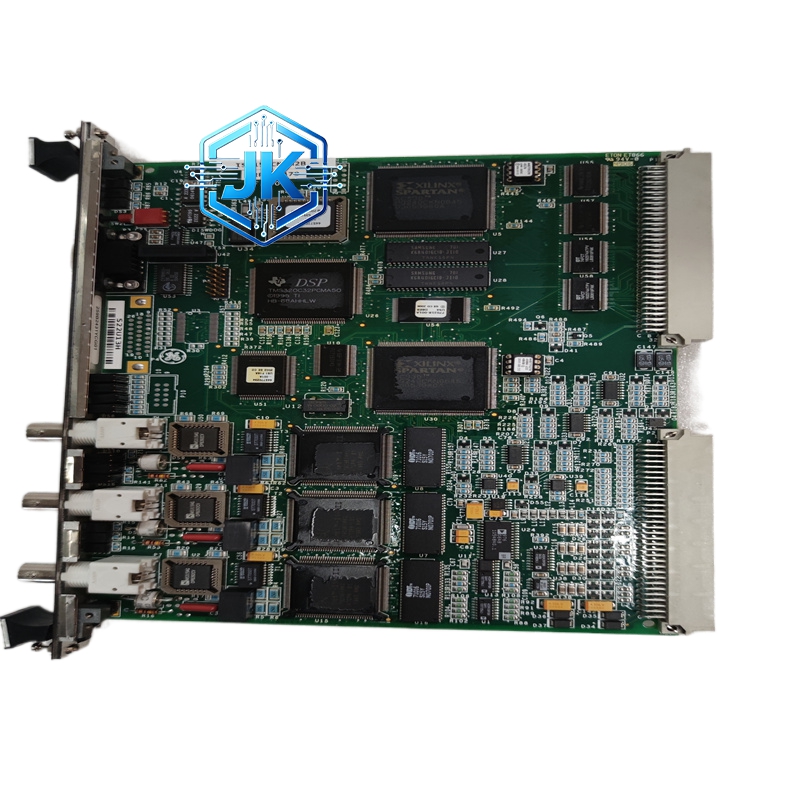

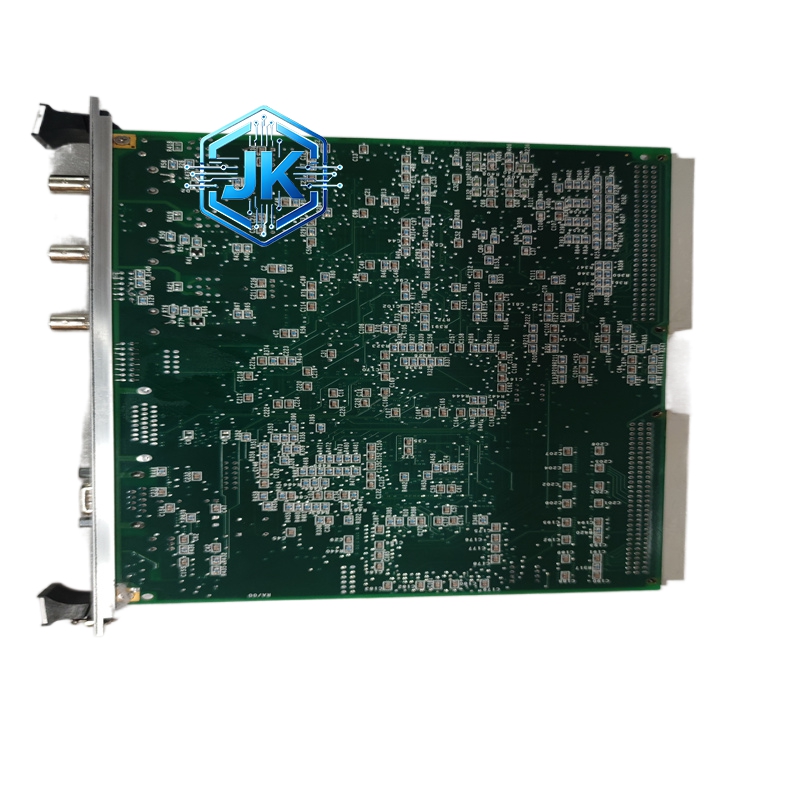

GE Mark VIe 冗余电源监视模块 IS2020RKPSG3A
技术规格:
- 监视通道: 16路低压DC电源输入（比G2A翻倍）
- 监视电压: +5 V、+12 V、+15 V、+24 V DC
- 测量精度: ±0.25% 满量程（全系列最高）
- 报警阈值: 独立可编程上下限，每通道4个报警点（欠压、过压、欠流、过流）
- 刷新周期: 25 ms（全通道轮询，比G2A快一倍）
- 通信方式: Mark VIe背板总线 + 冗余以太网
- 供电: 由被监视电源本身供电
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡
功能特点:
- 三代增强精度 — ±0.25%精度为全系列最高，适合安全关键系统
- 16通道全覆盖 — 同时监视所有系统电源模块，无死角
- 电源切换自动确认 — 主备切换时自动记录切换时间并报警
- 历史事件存储 — 最近10000条电源异常事件，支持事后追溯分析
- 自诊断 — 模块自身健康状态实时上报，包括ADC精度、通信状态
- 冗余通信 — 双以太网确保报警信息不丢失，单网故障自动切换
- 掉电保持事件记录 — Flash存储确保断电后事件记录不丢失
材质构成:
- PCB: FR-4高Tg板，四层板设计，电源层与信号层分离
- ADC芯片: 24位Σ-Δ型，内置PGA
- 连接器: 欧式DIN 41612，每4通道一组
- 外壳: 铝合金框架 + 塑料前端盖板
工作原理:
模块通过高精度ADC轮流采样16路电源电压，每25 ms完成一轮全通道采样。采样值与预设阈值比较，超出范围立即触发报警并通过背板总线上报Mark VIe处理器。同时记录事件时间戳、通道号和异常值至Flash存储器。
安装要求:
- 安装于Mark VIe机柜背板任意空闲槽位
- 被监视电源的取样线建议使用屏蔽双绞线
- 模块自身由被监视电源供电，不可接入未受监视的电源
- 接地电阻小于4欧姆
使用注意事项:
- 报警阈值需根据实际电源规格设置 — 过于灵敏会导致频繁误报
- Flash有写入寿命限制 — 避免频繁写操作，建议事件记录仅存关键报警
- 定期备份事件记录 — 通过以太网导出至USB或网络存储
应用场景:
- Mark VIe DCS系统电源冗余监控 — 标准配置
- 核电DCS关键电源监控 — 安全级应用
- SIL3安全仪表系统供电保障 — 最高安全等级
- 数据中心UPS输出监视 — 关键基础设施
