描述

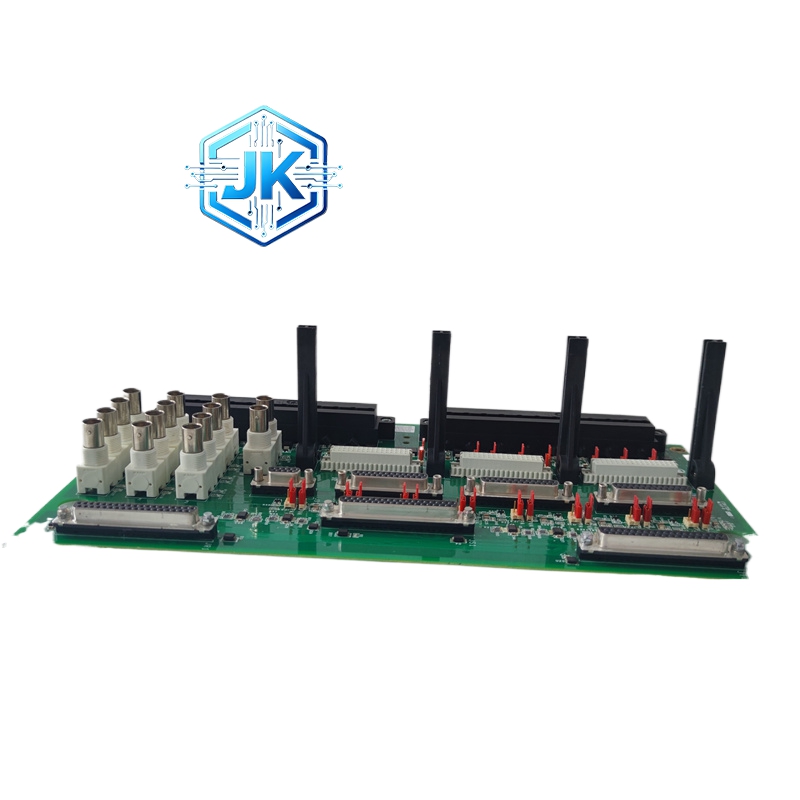

GE通用电气 IS2020ISUCG1A，属于Mark VIE控制系统串行通讯模块
技术规格：
- 接口类型：1路USB 2.0（Type-B）+ 1路RS-232（DB9）
- USB速率：12Mbps（Full Speed）
- RS-232波特率：9600 – 115200 bps
- 通讯协议：GE proprietary + Modbus RTU（RS-232）
- 隔离电压：500V DC（USB侧与逻辑侧）
- 供电：+5V DC（USB总线供电）+ VME背板逻辑供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- USB接口：支持工程师站通过USB直连控制器，进行程序下载和在线监控
- RS-232串口：备用串口，用于与第三方设备通讯
- 即插即用：USB接口支持热插拔
- 隔离保护：USB和RS-232均带光耦隔离，防止外部设备故障影响控制器
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：4层工业级，三防涂覆
- 接口：USB Type-B + DB9
- 隔离芯片：高速光耦
结构特征：
- VME标准单槽板卡
- 前面板：USB活动LED + RS-232活动LED + Power / Run / Fault LED
- 背部：VME总线连接器 + USB Type-B + DB9
工作原理：
工程师站通过USB线连接模块USB接口，PC端运行GE ToolboxST软件，通过USB虚拟串口与控制器建立通讯链路。控制器侧，USB数据经光耦隔离后转换为VME总线数据，主控制器读取/写入。RS-232串口工作方式类似IS215模块。
应用场景：
- 工程师站本地连接控制器（程序下载、在线调试）
- 现场USB直连维护（无需网络）
- 与第三方设备RS-232通讯
安装要求：
- VME机架安装
- USB线缆长度不超过5m（USB 2.0规范）
- 接地端子可靠接地
使用注意事项：
- USB接口不支持USB 3.0设备
- 下载程序前必须确认控制器处于STOP模式
- USB线缆不可在带电状态下插拔（虽然支持热插拔，但建议断电操作）
