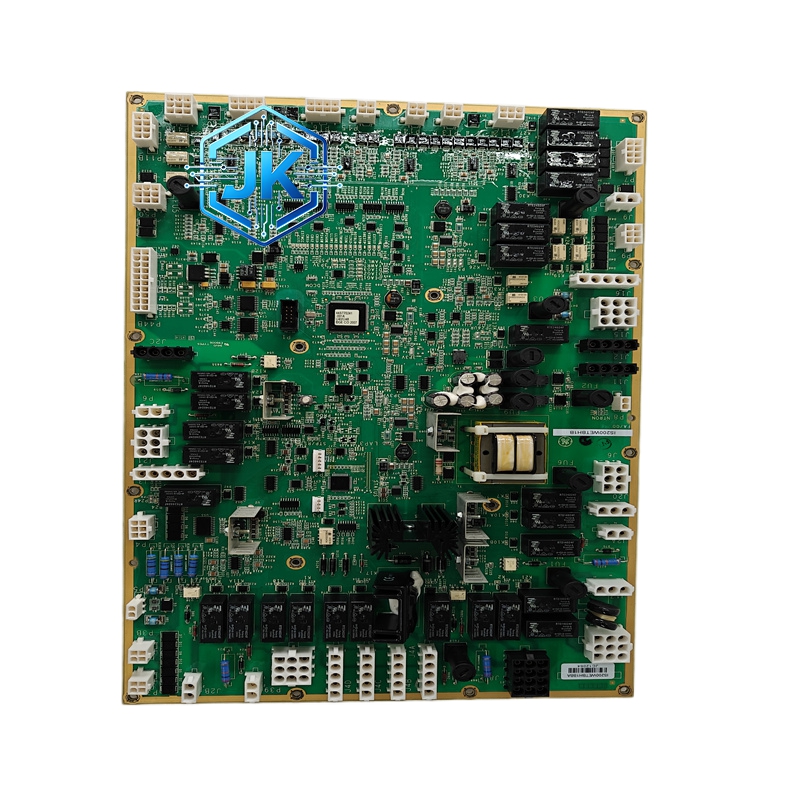

GE IS200WETCH1AAA Wind Energy Topbox C 主控制PCB板（Mark VIe 系列）
技术规格：
- 系列归属：Mark VIe / Wind Energy Topbox C 系列
- 功能定位：风力发电机组主控制器（整合发电机+变桨+偏航+变频器控制）
- 电压调节器数量：44个独立电压调节器（为板上各IC供电）
- 集成电路数量：多颗（包括主控MCU、通信IC、驱动IC等）
- 电感线圈：2个（用于电源滤波）
- 继电器数量：多个（用于安全链切断输出）
- 接口/插座：板边共40余个插件和插座，主要为母座
- 通信接口：双冗余以太网 + 串行通信（RS-232/RS-485）
- 数字量IO：多路数字输入/输出（用于变桨指令、偏航指令、安全链等）
- 模拟量IO：多路模拟量输入（用于风速、功率、温度等采集）
- 工作温度：-20℃ 至 +60℃（风电户外环境）
- 防护相关：ATEX认证（15 ATEX 1624X / CESI 13 ATEX 021X）、IECEx认证
- 电源：24V DC（风电专用宽范围输入）
- 外形尺寸：约250mm × 200mm（大型PCB板，非标准卡尺寸）
- MTBF：超过120,000小时
功能特点：
- 四合一集成：单块板卡整合发电机控制、变桨控制、偏航控制、变频器管理，大幅减少风电机组控制柜体积
- 44路独立稳压：每路电压调节器独立为一个IC供电，任一路故障不影响其他回路
- 安全链管理：板载继电器直接驱动安全链切断输出，响应时间小于10ms
- 风电专用保护：集成超速保护、振动保护、电网故障保护、低温保护等全部风电安全逻辑
- 双以太网冗余：支持与风电场SCADA系统的冗余通信
- 宽温设计：-20℃至+60℃工作范围，适应高寒/沙漠风电场
- ATEX/IECEx防爆认证：适用于1区/2区爆炸危险环境（海上风电平台等）
应用场景：
- 大型风力发电机组（2MW-8MW）整机控制器
- 海上风电平台主控制柜
- 高寒地区（如东北、内蒙古）风电场
- 沙漠风电场（高温+沙尘环境）
- 分布式风电场群控（多台风机集中监控）
材质构成：
- PCB基材：FR-4 TG170高TG环氧玻璃纤维板，多层板（至少6层）
- 电压调节器：44个独立LDO稳压器，输出电压涵盖1.8V/2.5V/3.3V/5V/12V/24V
- 主控MCU：32位ARM Cortex-R系列（实时控制专用）
- 通信IC：双端口以太网PHY + RS-485收发器
- 继电器：密封型磁保持继电器，触点容量10A/250V AC
- 电感线圈：铁氧体磁芯功率电感，用于DC-DC转换滤波
- 电阻：部分采用金属膜电阻（高精度、低温漂）
- 连接器：板边40余个母座，包括电源、通信、IO、传感器接口
- 边缘处理：板边四面带裸露铜带（用于屏蔽接地）

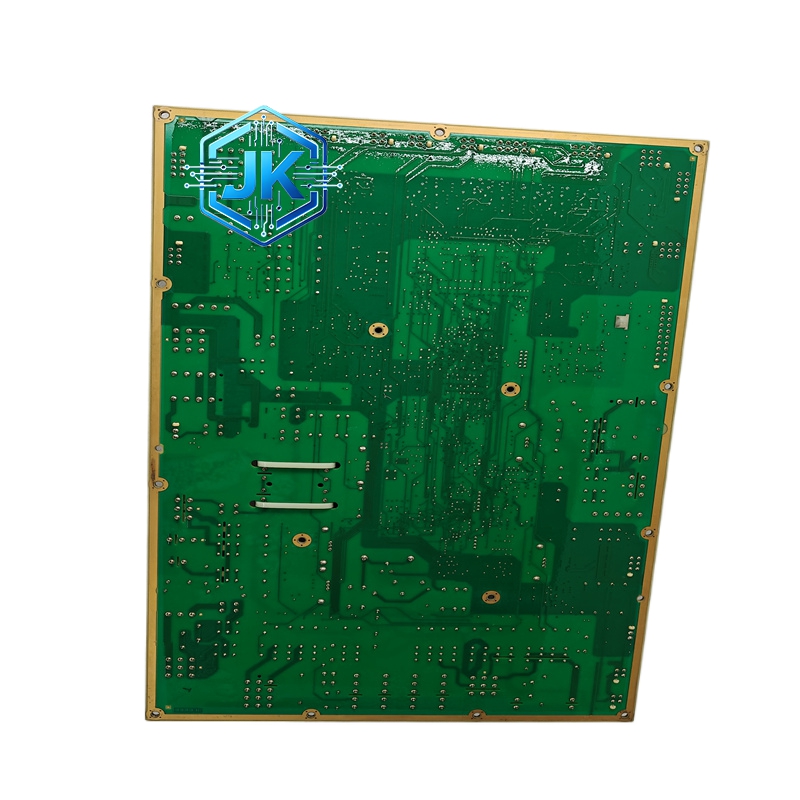

结构特征：
- 大型矩形PCB板（约250mm × 200mm），非标准卡件尺寸
- 板边四面配置40余个插件/插座，主要为母座（通过排线连接外部模块）
- 板边四面带裸露铜带，用于EMC屏蔽接地
- 板面丝印包含型号代码、参考设计代号、制造商Logo
- 无独立外壳，安装于风电机组专用控制柜内，通过螺钉固定于背板
工作原理：
板上主控MCU通过双冗余以太网接收风电场SCADA系统的调度指令（如有功/无功设定、启停指令）。同时，MCU通过模拟量输入采集风速、风向、发电机转速、温度等信号，经内部控制算法计算后输出变桨角度指令（通过数字量输出驱动变桨电机）、偏航指令（驱动偏航电机）和变频器频率指令（驱动发电机侧变频器）。安全链信号（如振动超标、超速、电网故障）通过数字量输入实时监测，一旦触发，板载继电器立即切断安全链，风机在10秒内停机。44路电压调节器为板上所有IC提供独立、稳定的工作电压，确保任一IC故障不会导致整机失电。
安装要求：
- 安装于风电机组专用控制柜背板，使用M6螺钉固定，周围留有不小于50mm散热空间
- 24V DC电源接入必须经过防反接二极管和保险丝保护
- 以太网线使用屏蔽双绞线（Cat5e及以上），连接至风电场交换机
- 板边40余个插座通过专用排线连接外部IO模块，排线不可弯曲半径小于30mm
- 板边裸露铜带必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 控制柜内需配置加热器和温控器，防止低温结露
使用注意事项：
- 板载44路电压调节器任一路故障会导致对应IC失电，需整板更换
- 严禁在未接排线的情况下通电，空载会导致部分IO口悬空引入干扰
- 固件升级通过以太网使用GE ToolboxST进行，升级期间风机不可运行
- 备用排线插座需用塑料帽封堵，防止灰尘和湿气进入
- 继电器触点为磁保持型，断电后保持最后状态，不可反复强制复位
- ATEX环境安装时，控制柜必须满足对应防爆等级要求
