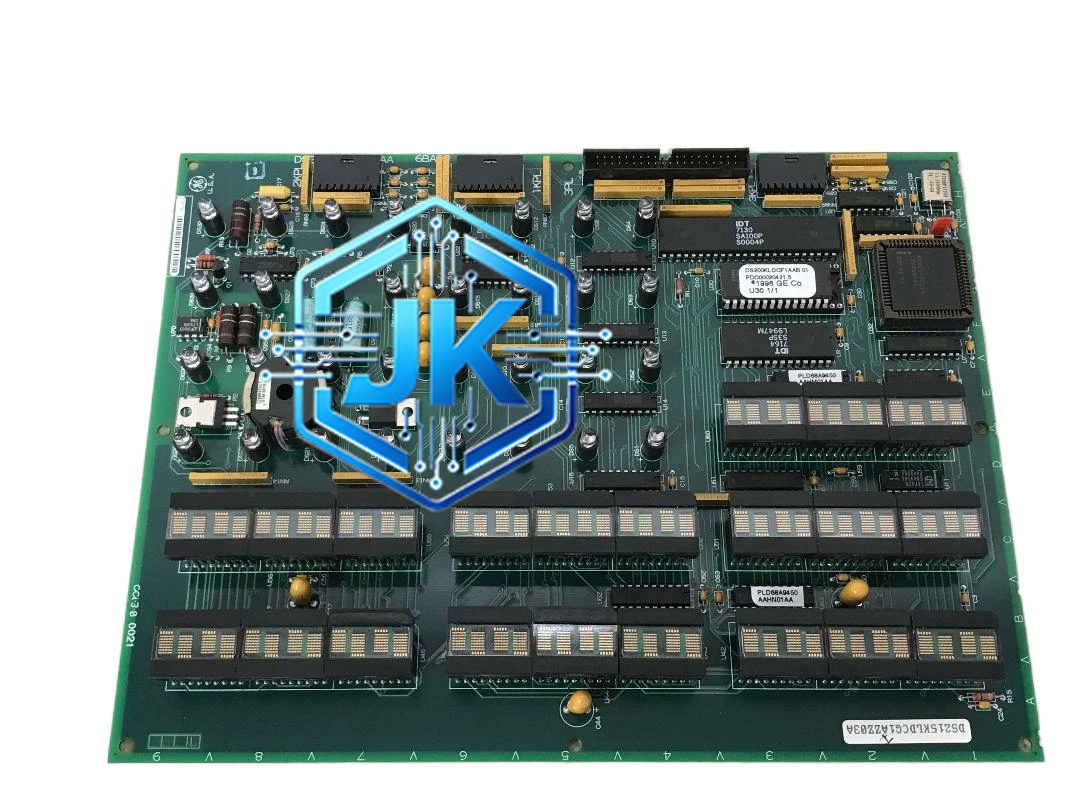

GE IS200VTMIH1AAA — Mark VIe 8 通道热电偶温度输入模块
技术规格：
- 通道数量：8 通道，全部独立配置，互不影响
- 输入信号类型：热电偶（J、K、T、E、N、R、S、B 八种分度号全支持）
- A/D 分辨率：16 位 sigma-delta 型，有效分辨率 15.5 位（AAA 版本比旧版提升 0.5 位）
- 测量精度：±0.1% 满量程 + 1 个字（AAA 版本，比标准版 ±0.15% 提升 33%）
- 冷端补偿精度：±0.2°C（AAA 版本采用二次多项式拟合，旧版为 ±0.5°C，提升 60%）
- 采样速率：每通道 10 次/秒，8 通道同时采样无相互延迟
- 通道间隔离：500V DC 通道对通道，500V DC 通道对地
- 共模抑制比（CMRR）：大于 120dB（50Hz 工频干扰）
- 断线检测：支持，断线时输出特定诊断值（-999°C）并上报告警
- 工作温度：0°C 至 +60°C（模块本体），-40°C 至 +85°C（存储）
- 供电：+5VDC ±5%，由 Mark VIe 机架背板统一供给
- 功耗：典型值 3.5W，最大值 5W（AAA 版本因增强功能功耗略高）
- 尺寸：标准 Mark VIe 模块宽度，约 25mm × 160mm × 130mm
- 重量：约 200g
- MTBF：大于 180,000 小时（AAA 版本因增强自诊断，MTBF 高于标准版）
功能特点：
- 每个通道独立配置热电偶分度号，8 个通道可混合使用不同分度号（如通道 1 用 K 型测 1000°C，通道 2 用 J 型测 600°C）
- AAA 固件支持二次多项式冷端补偿算法，在 0°C 至 60°C 全温范围内补偿误差小于 0.2°C（旧版线性补偿在高温段误差可达 1°C）
- 支持传感器故障自诊断，包括断线、短路、超量程三种故障类型，故障时输出特定替代值并上报告警
- 模块化热插拔设计，支持在线更换，更换过程中其他 7 个通道不受任何影响
- 通道间完全电气隔离，彻底消除信号串扰和地环路干扰
- 前面板设有 8 个通道状态 LED 指示灯，绿色表示该通道正常采集，红色表示该通道故障，黄色表示通信异常
- 支持 HART 协议叠加（AAA 版本），可在不中断 4-20mA 信号的同时读取诊断信息
- AAA 固件支持远程参数配置，通过以太网或串口即可修改每通道的分度号和量程，无需开盖
材质构成：
- PCB：6 层 FR-4 玻璃纤维环氧树脂板，表面喷涂三防漆（防潮、防盐雾、防霉菌），符合 IEC 60068-2-30 标准
- A/D 转换器芯片：专用 16 位 sigma-delta 型 ADC（Analog Devices AD7793 或同等级芯片），内置数字滤波器和 2.5V 基准电压源
- 冷端补偿传感器：高精度 NTC 热敏电阻（精度 ±0.2°C，AAA 版本），安装在接线端子正下方 5mm 处，直接测量接线端子温度
- 接线端子：磷铜镀镍弹簧式端子，接触电阻小于 5mΩ，插拔寿命大于 1000 次
- 隔离元件：光耦隔离器（如 Avago ACPL-C87）+ 隔离 DC/DC 转换器（如 Murata NMR 系列），实现通道与总线、通道与通道之间的完全电气隔离
- 外壳：铝合金压铸（ADC12 合金），表面阳极氧化处理（厚度 15μm），抗电磁干扰能力强
- 连接器：高密度 DIN 41612 型连接器，支持热插拔，接触电阻小于 2mΩ
结构特征：
- 标准 Mark VIe 模块尺寸，可插入机架任意 I/O 槽位（0 至 31 号槽位）
- 前面板设有 8 组螺钉式接线端子，每组 2 个端子（热电偶正极和负极），端子间距 7.62mm
- 模块顶部设有高密度总线连接器（80 针），插入机架背板与 Mark VIe 控制器通信
- 底部设有模块锁定卡扣（弹簧式），防止振动松脱
- 前面板 8 个 LED 指示灯从左至右依次对应通道 1 至通道 8，每个 LED 旁边标有通道编号
- 模块侧面设有地址拨码开关（4 位二进制），用于设置模块在总线上的地址（AAA 版本支持软件配置地址，无需拨码开关）
工作原理：
现场热电偶产生的毫伏级信号（如 K 型热电偶在 1000°C 时约输出 41.276mV）经接线端子进入模块，首先经过输入保护电路（限流电阻 100Ω + TVS 二极管 P6KE6.8A）防止过压损坏。然后信号进入多路复用器，由 16 位 sigma-delta A/D 转换器逐通道采样（每通道约 100ms）。热电偶信号先经过冷端补偿运算（将冷端温度折算至 0°C 等效值，例如冷端温度 25°C，则需在测量值上加约 1mV 的补偿量），再查 NIST 标准分度表（通过内部 64 段线性插值算法，AAA 版本为 128 段插值）转换为温度数字量。转换后的数字量通过背板总线以 100ms 周期送至 Mark VIe 控制器进行运算、显示、记录和控制。
安装要求：
- 安装于 Mark VIe 标准 I/O 机架槽位，槽位编号由 Mark VIe Control Builder 软件配置（默认地址 0 至 31）
- 热电偶输入必须使用与分度号严格匹配的补偿导线或延伸导线（如 K 型热电偶必须用 K 型补偿导线，不可混用）
- 补偿导线从现场到模块的长度不超过 30 米，超过需加中继器或就地变送器
- 接线时注意正负极不可接反，接反会显示负值温度（如 -500°C），但不会损坏模块
- 模块供电由机架背板提供，无需外部电源，不可额外加电
- 模块安装时需确保底部锁定卡扣完全扣紧，否则振动可能导致接触不良
- AAA 版本支持软件配置模块地址，无需使用拨码开关
使用注意事项：
- 热电偶输入切勿接入电压信号（如误将 24VDC 接入热电偶端子），会烧毁输入保护电路和 A/D 转换器
- 热电阻输入不可接入热电偶信号，会导致测量完全错误
- 长期不使用的通道建议将热电偶短接（用铜线短接正负端子），防止感应电压干扰导致误报警
- 冷端补偿精度受环境温度影响，模块应安装在温度稳定的控制室内（温度波动小于 2°C/小时）
- 固件升级需使用 GE ToolboxST 软件，通过以太网口在线升级，不可断电升级
- 模块前面板 LED 是快速诊断工具：绿色 = 正常采集，红色 = 故障，黄色 = 通信异常
- AAA 版本每 2 年需校准一次冷端补偿传感器（旧版为 3 年）
应用场景：
- 电厂锅炉汽包水位旁路温度监测（过热器出口约 540°C、再热器出口约 540°C）
- 燃气轮机排气温度监测（EGT，通常 500°C 至 650°C，使用 K 型或 N 型热电偶）
- 化工反应器夹套温度采集（通常 100°C 至 300°C）
- HVAC 系统冷冻水/热水温度监测（通常 7°C 至 60°C）
- 油站轴承温度监测（通常 40°C 至 80°C）
- 冶金炉温度监测（高达 1600°C，使用 S 型或 B 型热电偶）
- 任何需要高精度温度测量的关键控制回路
