描述

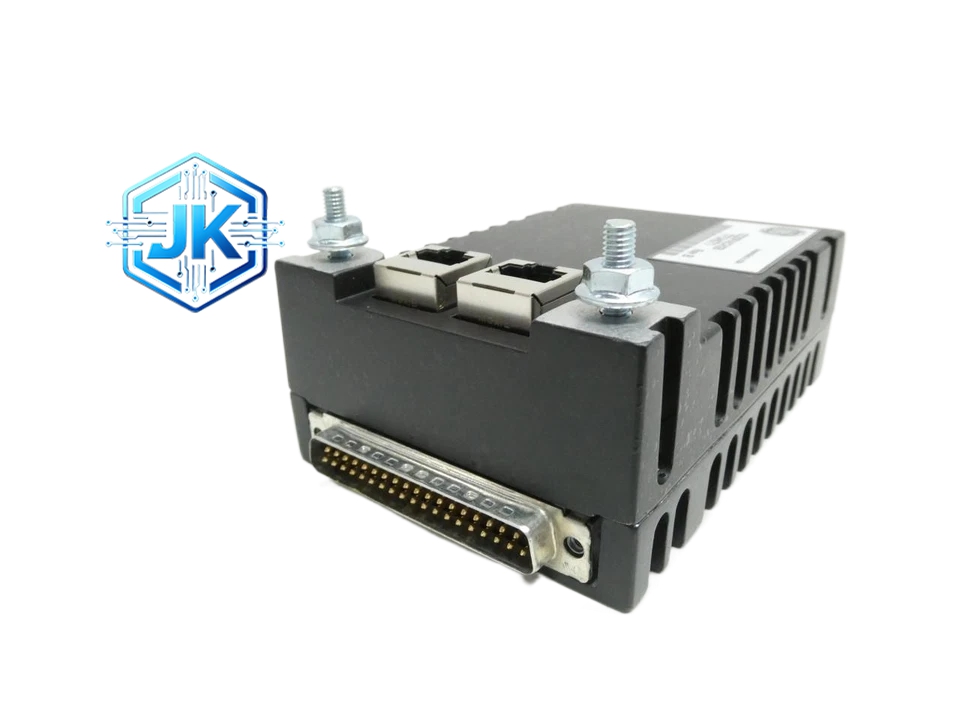

GE IS200VTCCH2C — Mark VIe 热电偶温度采集模块（8 通道）
技术规格：
- 通道数：8 通道热电偶输入
- 支持类型：J、K、T、E、N、R、S、B（软件选择）
- 分辨率：16 位 A/D 转换
- 采样率：每通道最高 10Hz（全通道同步）
- 精度：±0.5°C（典型值，含冷端补偿误差）
- 冷端补偿：内置高精度 PT1000 传感器，精度 ±0.2°C
- 输入范围：-200°C 至 +1800°C（视热电偶类型）
- 共模抑制比：大于 120dB（50Hz）
- 通道间隔离：500V DC 电气隔离
- 断线检测：支持，自动报警
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 全类型支持：一款模块覆盖所有标准热电偶，无需备件繁多
- 高精度冷端补偿：内置 PT1000 传感器直接安装在接线端子旁，补偿精度高
- 断线与短路检测：自动识别热电偶断线、短路和接反
- 软件线性化：内置热电偶分度表，直接输出温度值，无需查表
- 冗余配置：支持与另一块 VTCCH2C 配对实现双重冗余
应用场景：
- 汽轮机轴承温度监测
- 发电机定子绕组温度监测
- 锅炉过热器管壁温度
- 烟气温度测量
- 轴承回油温度监测
材质构成：
- 外壳：铝合金 + 不锈钢前面板
- PCB：6 层 FR-4，模拟区完全屏蔽
- 模拟前端：低漂移仪表放大器 + 24 位 Σ-Δ ADC（AD7190 等级）
- 冷端传感器：PT1000 薄膜电阻，紧贴接线端子
- 接线端子：铬镍合金，耐高温
结构特征：
- 标准 VME 单宽度模块
- 前面板设有 8 组热电偶接线端子，每组标有类型标识
- 每个通道配有绿色 LED（正常）和琥珀色 LED（报警）
工作原理：
热电偶毫伏信号经端子进入，首先经过冷端补偿（PT1000 测量端子温度，软件补偿至 0°C 等效），然后由低漂移仪表放大器放大至 ADC 可接受范围，再经 24 位 Σ-Δ ADC 采样。数字结果经隔离后通过 VME 总线上传。
安装要求：
- 插入 Mark VIe 机架任意 VME 插槽
- 热电偶线使用与热电偶类型匹配的补偿导线
- 补偿导线屏蔽层单端接地
- 接线端子扭矩 0.5-0.8 N·m
使用注意事项：
- 严禁将热电偶线与铜导线直接连接（必须使用补偿导线）
- 更换模块后必须在 Toolbox 中选择正确的热电偶类型
- 定期校验冷端传感器精度（每 12 个月）
- 模块长期不用时建议保留在机架中通电
