描述

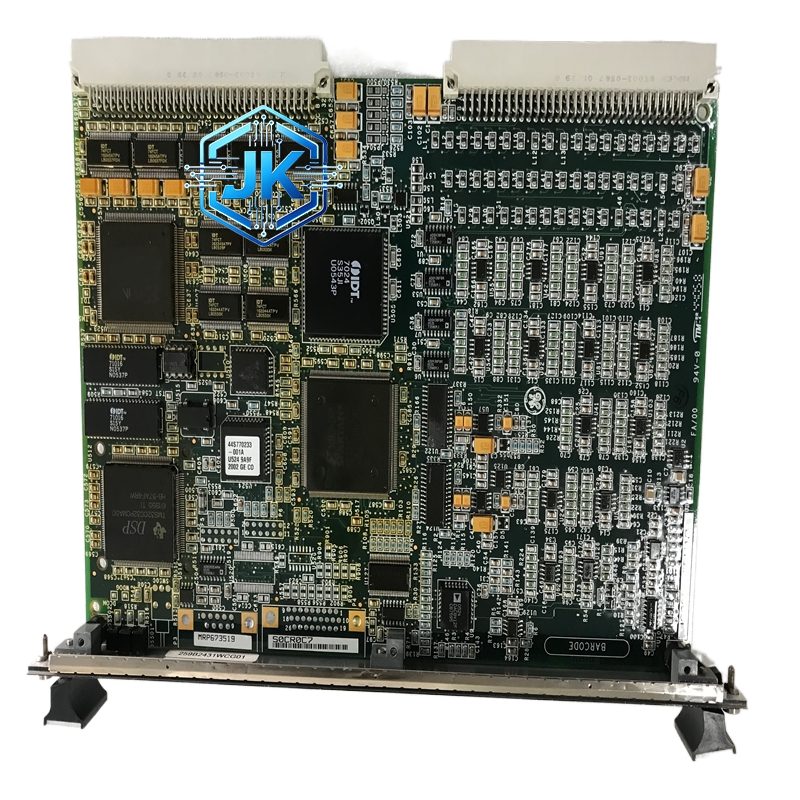

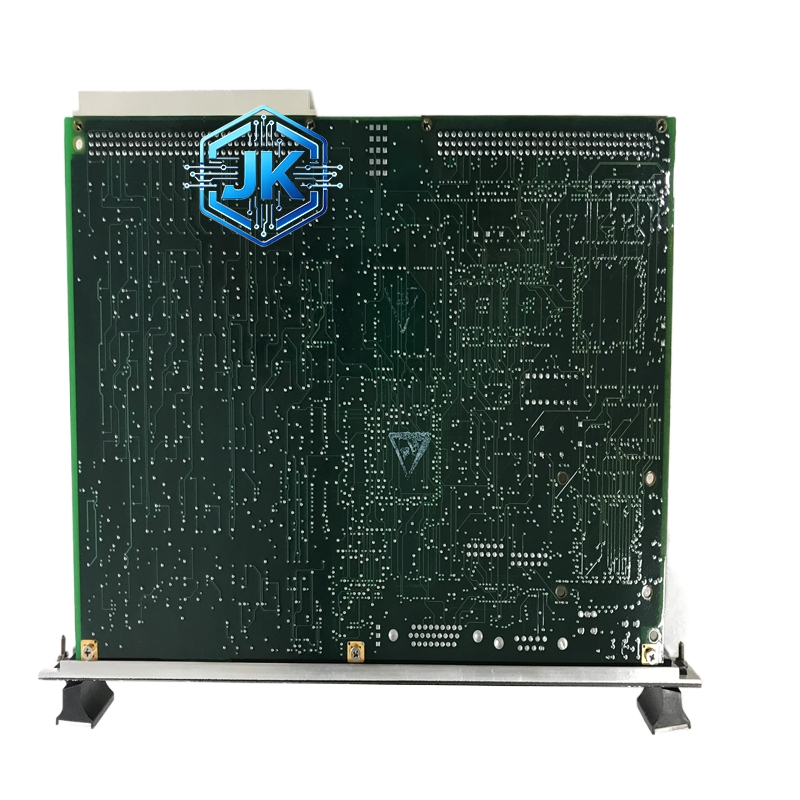

GE通用电气 IS200VTCCH1 电压变换与信号调理模块
技术规格：
- 输入通道：8通道（可配置为TC/RTD/mA/V任选）
- 输入信号类型：
- 热电偶（TC）：K、J、T、E、N、S、R、B型
- 热电阻（RTD）：Pt100、Pt1000、Cu50
- 电流信号：4-20mA（两线制/四线制）
- 电压信号：0-10V、±10V
- 输出信号：0-10V DC（标准化为控制器A/D输入）
- 分辨率：16位A/D转换
- 精度：±0.2% FS（TC/RTD）；±0.1% FS（4-20mA）
- 冷端补偿：热电偶输入自动冷端补偿（CJC），精度±1°C
- 通道间隔离：1500V DC
- 滤波：每通道独立数字滤波，可选50Hz/60Hz陷波
- 逻辑侧供电：+5V DC（机架背板）
- 模拟侧供电：±15V DC（机架背板）
- 工作温度：0°C 至 +60°C
- 安装方式：VME64标准单槽，2U高度
- MTBF：≥180,000小时
功能特点：
- 多信号类型兼容：一块板同时处理TC、RTD、mA、V四种信号，减少备件种类
- 冷端补偿：热电偶输入内置温度传感器自动补偿冷端温度，无需外部补偿导线
- 线性化处理：内部存储各分度号的非线性校正表，输出线性化后的温度/压力值
- 断线检测：RTD输入支持断线检测（开路报警），TC输入支持短路检测
- 数字滤波：可编程数字低通滤波，抑制现场电磁干扰
- 通道独立校准：每通道支持零点和增益独立校准
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- A/D芯片：16位Σ-Δ型ADC，带PGA可编程增益
- 隔离器件：每通道独立磁隔离 + 光耦，1500V DC
- 端子：镀金弹簧端子，带屏蔽接地端子
结构特征：
- VME64标准单槽，2U高度
- 前面板：8组输入端子（每组3-4个端子，依信号类型），每组上方有LED
- 板载指示灯：Power / Run / Fault / Channel Status（8个）
- 背部：VME64总线连接器 + 电源连接器
工作原理：
传感器信号（如K型热电偶输出mV级电压）经输入保护电路后，由PGA放大至ADC输入范围，16位Σ-Δ ADC以过采样方式进行高精度转换。MCU读取ADC值后，查内部分度号表进行冷端补偿和非线性校正，最终输出标准0-10V信号至控制器A/D。磁隔离确保现场侧与控制侧完全隔离。
应用场景：
- 电厂温度采集（锅炉汽包、蒸汽管道、轴承温度）
- 压力变送器信号调理（4-20mA转0-10V）
- 化工过程温度/压力/流量采集
- 热力系统热电阻信号调理
安装要求：
- VME64机架安装
- TC输入必须使用对应分度号的补偿导线，不可用普通铜导线替代
- RTD采用三线制接法以消除引线电阻影响
- 4-20mA输入注意两线制/四线制区别
使用注意事项：
- TC输入必须使用同分度号补偿导线，否则温度误差极大
- 每半年进行一次零点和满度校准
- 断线报警功能需在软件中使能
- 不可将TC和RTD混接在同一通道
