描述

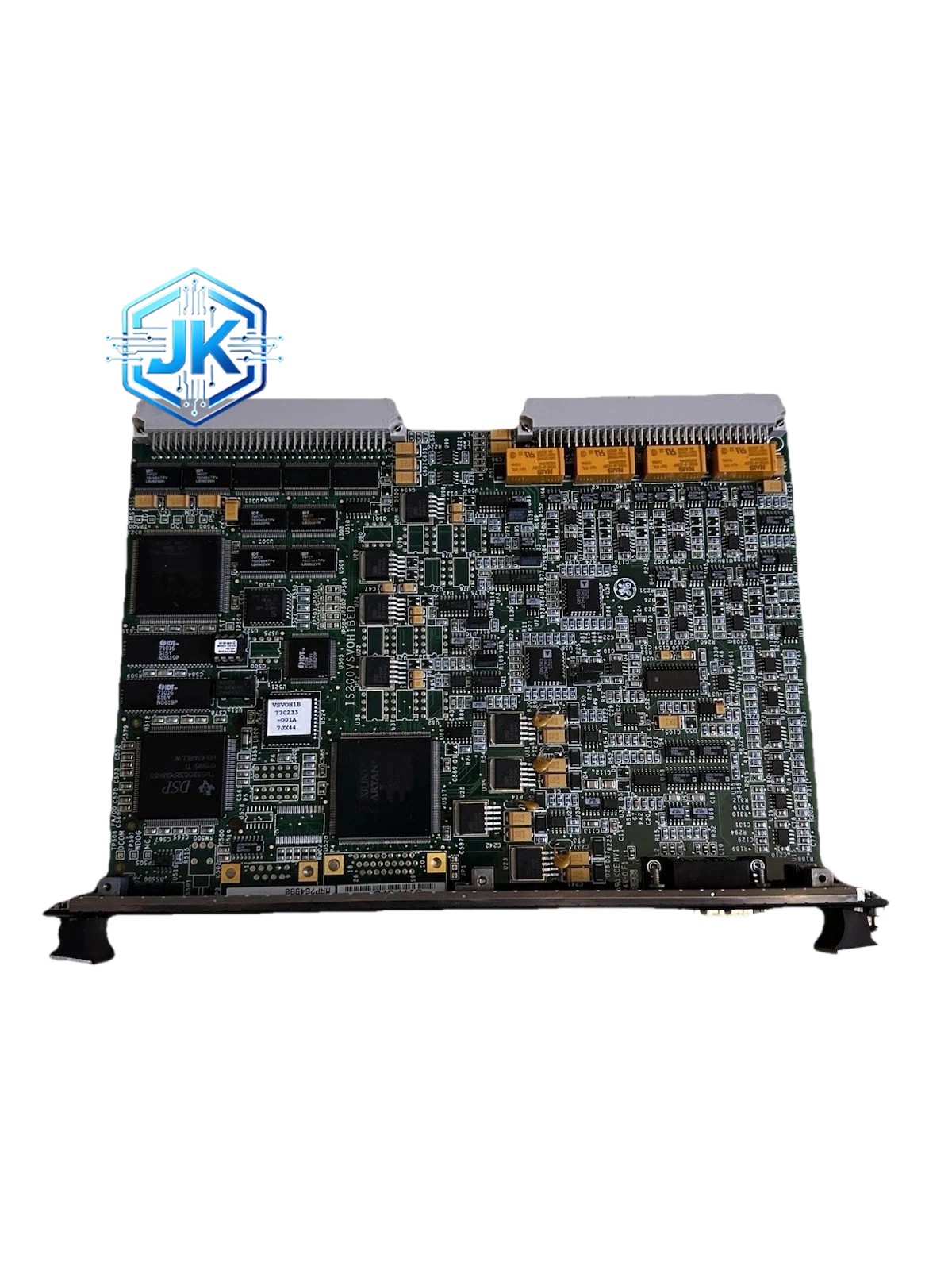

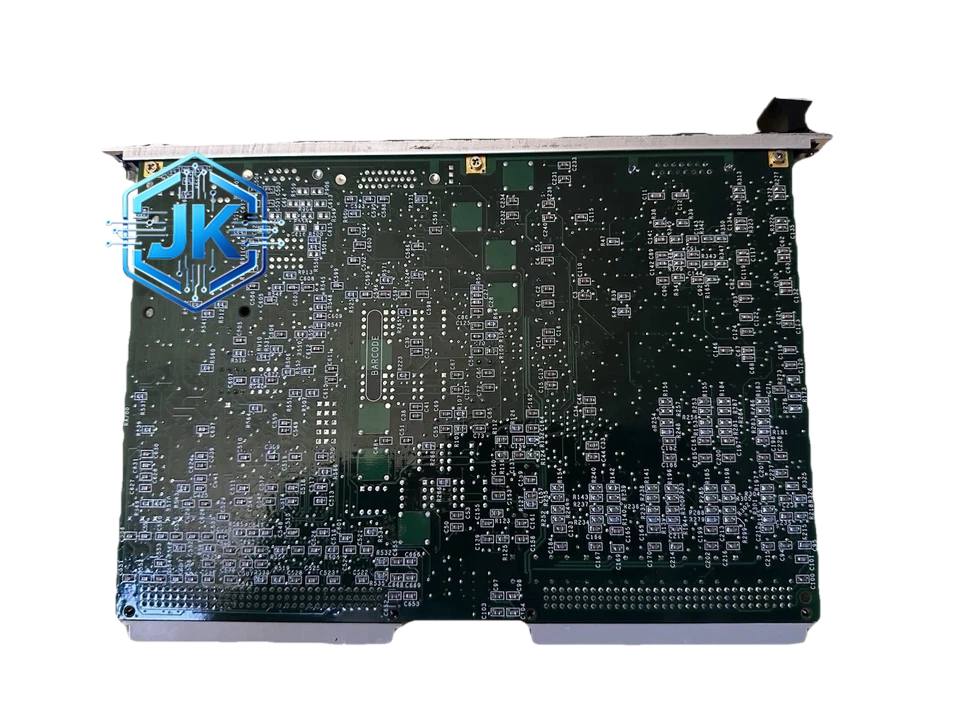

GE IS200VSVOH1B — Mark VIe 伺服阀控制输出模块
技术规格：
- 输出通道：4 通道伺服阀驱动（LVDT 反馈 + 伺服阀电流输出）
- 输出电流：±20mA（连续），峰值 ±40mA
- 分辨率：16 位 D/A 转换
- 带宽：0 至 200Hz（-3dB）
- LVDT 激励：3kHz / 7V RMS，内置
- LVDT 输入：差分输入，灵敏度 10-50mV/V
- 伺服阀类型：单级或两级喷嘴挡板式
- 精度：±0.1% 满量程（典型值）
- 通道间隔离：500V DC 电气隔离
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 闭环控制：内置 PID 控制器，直接根据 LVDT 反馈实现阀门位置闭环
- LVDT 激励与信号调理：模块自带 3kHz 激励源，无需外部激励器
- 伺服阀诊断：实时监测伺服阀线圈电流和 LVDT 反馈，检测卡涩和零点漂移
- 掉电保护：掉电时输出自动归零，阀门返回安全位置（弹簧复位型）
- 冗余配置：支持与 IS200VSVOH1B 配对实现双重冗余
应用场景：
- 汽轮机高压调节阀控制（GV/IV 控制）
- 汽轮机中压调节阀控制
- 燃气轮机燃料调节阀控制
- 抽汽逆止阀控制
- 给水泵汽轮机调节阀控制
材质构成：
- 外壳：铝合金压铸 + 不锈钢前面板
- PCB：8 层 FR-4，功率区与信号区严格分区
- D/A 转换器：Burr-Brown 等级精密 DAC
- 功率驱动：运放 + 功率晶体管对（甲乙类输出）
- 接线端子：军品级圆形连接器
结构特征：
- 标准 VME 双宽度模块（部分版本为单宽度）
- 前面板设有 4 组伺服阀接线端子和 4 组 LVDT 接线端子
- 每通道配有状态 LED 和测试点
工作原理：
CPU 板下发阀门位置指令，模块内部 PID 控制器将指令与 LVDT 反馈比较，计算偏差后经 16 位 DAC 转换为模拟电流输出，驱动伺服阀线圈动作。LVDT 反馈信号经解调后作为位置反馈送回 PID 控制器，形成闭环。3kHz 激励信号同时施加于 LVDT，检测铁芯位移引起的信号变化。
安装要求：
- 插入 Mark VIe 机架指定插槽（通常为冗余对槽位）
- 伺服阀电缆使用双绞屏蔽线，长度不超过 30 米
- LVDT 电缆与伺服阀电缆分开走线
- 接地电阻小于 1Ω
使用注意事项：
- 伺服阀电缆接线必须严格按照 LVDT 激励和信号配对，接错将烧毁 LVDT
- 模块上电前确认所有伺服阀处于零位
- 定期进行零位校验和阶跃响应测试
- 更换模块后必须进行伺服阀整定参数重新设置
