描述

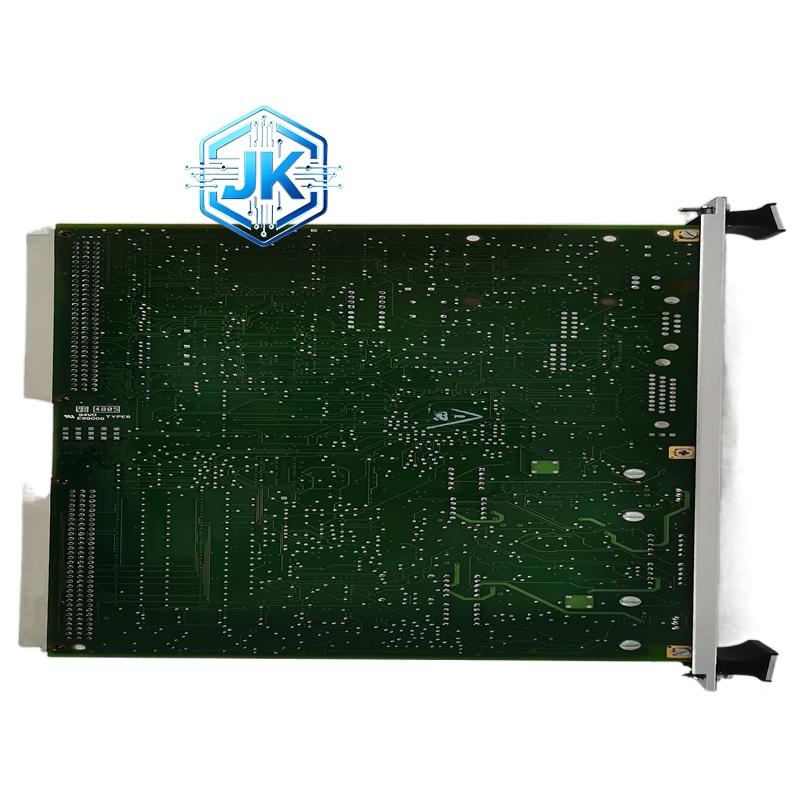

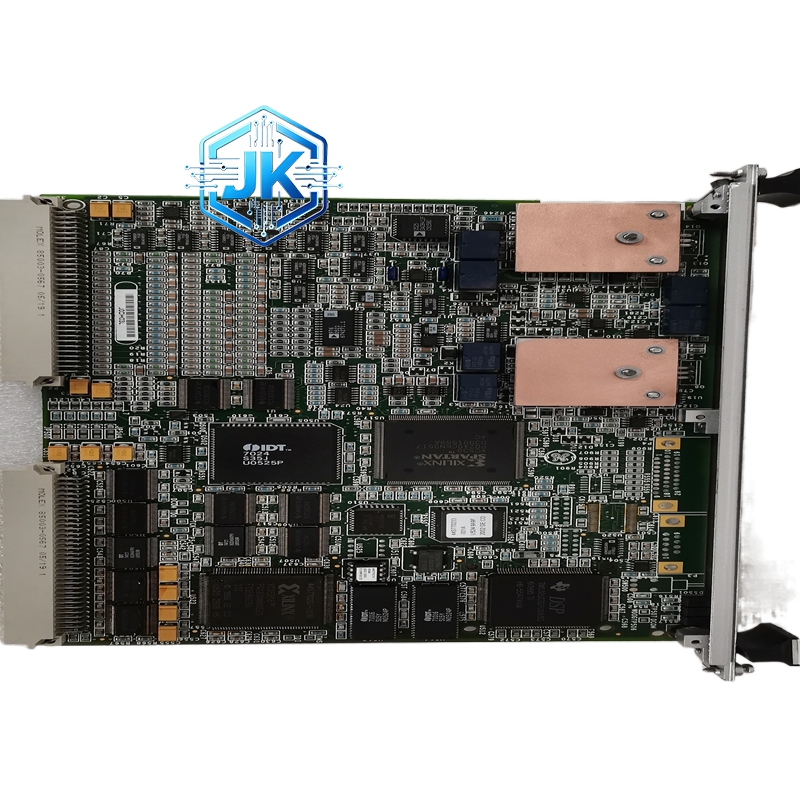

GE Mark VIe 电压调节器模块 IS200VRTURH1B
技术规格:
- 功能: 无功功率调节 + 功率因数控制 + 电压调节
- 输入通道: 8路模拟输入（电压PT、电流CT、功率因数角）
- 输出通道: 4路模拟输出（至AVR设定点、无功补偿控制器）
- 分辨率: 16位A/D和D/A
- 精度: ±0.15% 满量程
- 隔离电压: 1500 V DC
- 通信方式: Mark VIe背板总线
- 供电: +5 V DC + ±15 V DC 背板供电
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
功能特点:
- 无功功率闭环控制 — 维持功率因数在0.95以上
- 电压/无功协调控制 — 九区图控制策略，避免过调
- 功率因数角测量 — 直接采集功率因数角，无需外部计算
- 事件记录 — 存储最近3000条无功调节事件
- 冗余配置支持 — 双模块热备份
应用场景:
- 发电机功率因数调节 — 维持0.95以上
- 电网无功补偿控制 — SVC/SVG协调控制
- 变电站电压无功调节 — 主变压器分接头控制
