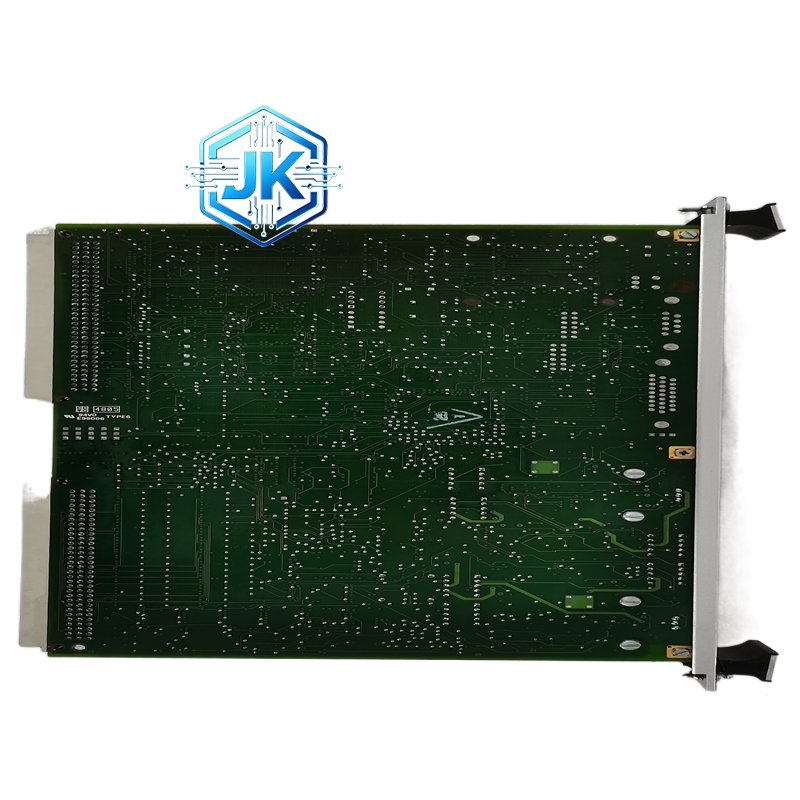

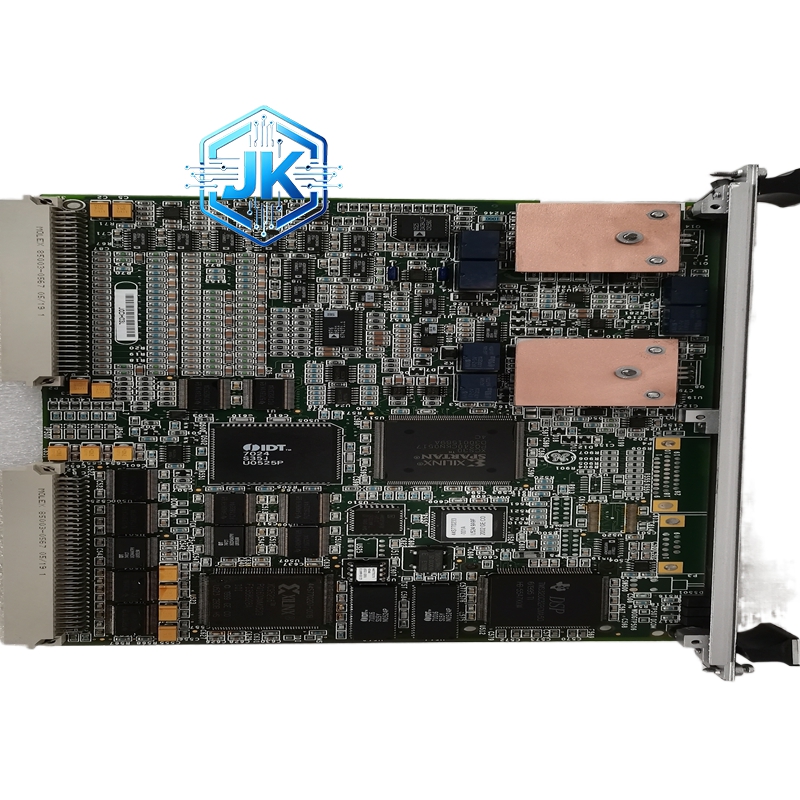

GE IS200VAICH1CCC 8 通道模拟量输入模块（高精度版）
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 8 通道高精度模拟量输入模块（支持 TC/RTD） |
| 适配系统 | GE Mark VIe / Mark VI |
| 通道数量 | 8 路 |
| 输入信号 | 4-20mA / 0-10V / K/J/T/E/N/R/S/B 型热电偶 / PT100/PT1000 热电阻 |
| 分辨率 | 16 位 A/D 转换 |
| 采样速率 | 10 次/秒/通道 |
| 精度（TC） | ±1.5°C（K 型，0°C 至 500°C） |
| 精度（RTD） | ±0.3°C（PT100，0°C 至 100°C） |
| 冷端补偿 | 内置，精度 ±0.5°C |
| 通道间隔离 | 500 VDC |
| 断线检测 | 支持（TC 断线、RTD 断线、短路检测） |
| 工作电压 | +5V DC |
| 功耗 | 约 3.0W |
| 工作温度 | 0°C 至 60°C |
| 尺寸 | 标准 VME 3U 高度 |
| MTBF | 大于 120,000 小时 |
功能特点：
- 多信号类型支持：8 通道可混合配置为电流、电压、热电偶、热电阻，完全独立
- 高精度冷端补偿：内置高精度温度传感器（±0.5°C），自动补偿热电偶参考端温度误差，无需外部冷端补偿盒
- 热电偶断线检测：当热电偶断线时，模块检测到开路并上报特定故障代码（区别于正常温度值）
- 热电阻三线制支持：支持 PT100/PT1000 三线制接法，自动消除引线电阻误差
- 本机线性化：内置热电偶分度表（NIST 标准），自动将毫伏信号转换为温度值，CPU 读取的直接是工程值（°C）
- LED 指示：8 颗绿色 LED 显示每通道信号状态
应用场景：
- 汽轮机温度监测：采集轴承温度、缸体温度、润滑油温度等
- 锅炉温度监测：采集省煤器出口温度、过热器温度、再热器温度等
- 发电机温度监测：采集定子绕组温度、铁芯温度、冷却水温度等
- 化工温度监测：反应釜温度、管道壁温等
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| A/D 位数 | 16 位 |
| TC 精度（K 型） | ±1.5°C |
| RTD 精度（PT100） | ±0.3°C |
| 冷端补偿精度 | ±0.5°C |
| 采样率 | 10 SPS/通道 |
| 通道间串扰 | 小于 -80 dB |
| 绝缘强度 | 1500 VDC |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，黑色阳极氧化 |
| 电路板 | FR-4，4 层 PCB |
| A/D 转换器 | TI ADS1256（24 位 delta-sigma，实际 16 位精度） |
| 冷端补偿传感器 | ADT7320（±0.5°C 精度数字温度传感器） |
| 基准电压源 | TI REF5050（5.000V） |
| 端子排 | 绿色可插拔端子，8 路（支持 TC/RTD 专用端子） |
| 总线接口 | VME 96 针欧式连接器 |
结构特征：
- VME 3U 高度
- 前面板：8 颗绿色 LED + 8 路端子排（TC 通道使用专用黄色端子，RTD 通道使用绿色端子）
- 底部：VME 总线连接器
- 顶部：散热片
工作原理：
热电偶信号（毫伏级）经端子排进入模块，首先通过冷端补偿传感器测量参考端温度，然后将毫伏信号加上冷端补偿值后送入 24 位 A/D 转换器。转换完成后，本机处理器根据 NIST 分度表将毫伏值转换为温度值（°C），再通过 VME 总线上传至 CPU。热电阻信号经三线制接法消除引线电阻后，通过 Callendar-Van Dusen 方程计算温度。断线检测电路实时监测输入回路，断线时上报特定故障代码。
安装要求：
- 热电偶必须使用对应分度号的补偿导线，且补偿导线冷端必须连接至模块冷端补偿端子
- 热电阻采用三线制接法，三根线等长
- 热电偶信号线与动力线分开走线，间距大于 200 mm
- 安装后在 ToolboxST 中配置每通道的信号类型、分度号、量程
使用注意事项：
- 热电偶切勿使用普通铜导线，必须使用对应分度号的补偿导线
- 热电阻两线制接法会引入约 0.5°C 误差，强烈推荐三线制
- 模块上电后需约 3 秒初始化，期间数据无效
- 冷端补偿传感器故障时，温度测量误差会增大至 ±3°C 以上
