描述

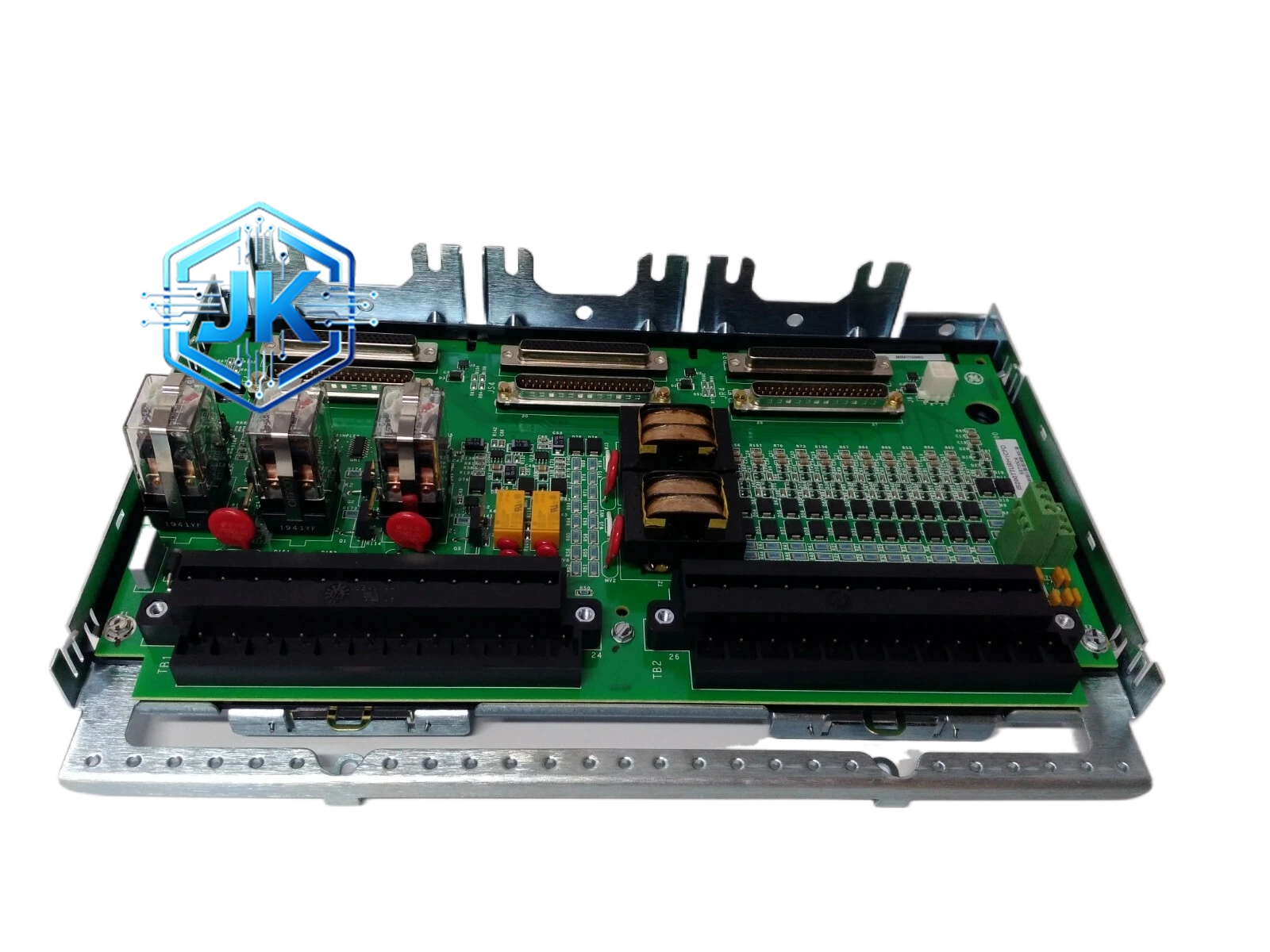

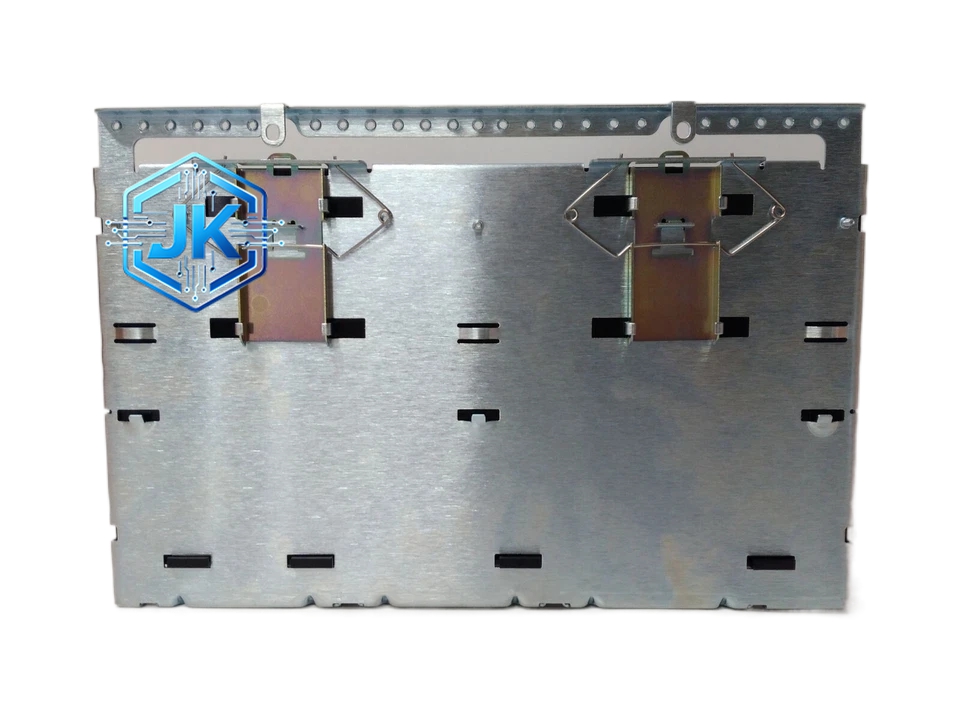

GE IS200TVIBH2B — 热电阻温度输入模块（8通道，Mark VIe系列）
技术规格：
- 通道数：8路热电阻输入（可配置为4路RTD + 4路TC混合模式）
- 支持热电阻类型：Pt100、Pt1000、Cu50、Ni120、JPt100
- 测量范围：
- Pt100：-200°C 至 +850°C
- Pt1000：-200°C 至 +600°C
- Cu50：-50°C 至 +150°C
- 精度：±0.1°C（Pt100，含引线补偿），±0.15°C（Cu50）
- 分辨率：16位ADC，0.01°C级别
- 引线补偿：支持2线制、3线制、4线制接线，自动消除引线电阻误差
- 激励电流：恒定电流源，典型值1mA（可配置0.5mA/1mA/2mA）
- 冷端补偿：内置高精度冷端补偿传感器，补偿精度±0.2°C
- 隔离方式：每路通道1500V DC光电隔离，通道对地隔离
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值3.5W
功能特点：
- 每通道独立配置热电阻类型和接线方式（2线/3线/4线）
- 3线制和4线制模式下自动补偿引线电阻，消除长电缆带来的测量误差
- 内置断线检测，RTD开路时输出固定报警值
- 支持软件线性化修正（Callendar-Van Dusen方程）
- 每通道配备LED状态指示灯
- 具备通道级自诊断功能
应用场景：
- 汽轮机轴承金属温度测量（Pt100，4线制）
- 发电机定子绕组温度监测（Pt100）
- 锅炉过热器管壁温度（Pt100）
- 变压器油温监测（Cu50）
- 化工反应器精确温度控制（Pt1000）
材质构成：
- PCB板：多层FR-4高TG板，模拟区域与数字区域严格分离
- ADC芯片：16位Σ-Δ型ADC（如AD7793或等效），低噪声、高精度
- 激励源：精密恒流源IC，温漂≤5ppm/°C
- 冷端补偿传感器：高精度NTC热敏电阻
- 连接器：欧式接线端子，镀金触点，支持4线制接线
- 外壳：金属屏蔽外壳，铝合金材质，表面喷塑
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm）
- 前面板：8组LED指示灯 + 8组4线制接线端子（每通道4个端子）
- 背面：高密度Pin & Socket连接器
- 模块厚度约25mm，重量约220g
工作原理：
模块内部精密恒流源向热电阻提供恒定激励电流（如1mA），热电阻阻值随温度变化，产生与温度成正比的电压降。该电压经16位Σ-Δ ADC转换为数字量。3线制模式下，模块通过第三根引线测量引线电阻并自动补偿，消除引线电阻对测量结果的影响。4线制模式下，激励电流和测量电压完全分离，引线电阻影响为零。冷端补偿传感器测量接线端子处温度，处理器根据冷端温度对测量结果进行修正。
安装要求：
- 安装于Mark VIe I/O机架标准插槽
- 3线制和4线制接线时，各引线必须使用同一根电缆内的芯线，禁止混用不同电缆的芯线
- 热电阻引线使用屏蔽双绞线，屏蔽层单端接地
- 4线制接线时，电流线和电压线必须严格分开
- 模块安装前需在组态软件中配置每通道的热电阻类型和接线方式
使用注意事项：
- 3线制接线时，三根引线的电阻值需尽量一致（差值小于0.1Ω），否则补偿效果下降
- 激励电流不宜过大（超过2mA会导致热电阻自热效应，产生测量误差）
- 长电缆（超过50米）时建议使用4线制接线
- 定期（每12个月）进行精度校准，使用标准电阻箱模拟RTD信号
- 禁止在运行中更改接线方式，需在STOP模式下修改组态
- 模块存储环境温度-20°C至+70°C，相对湿度不超过85%无凝露
