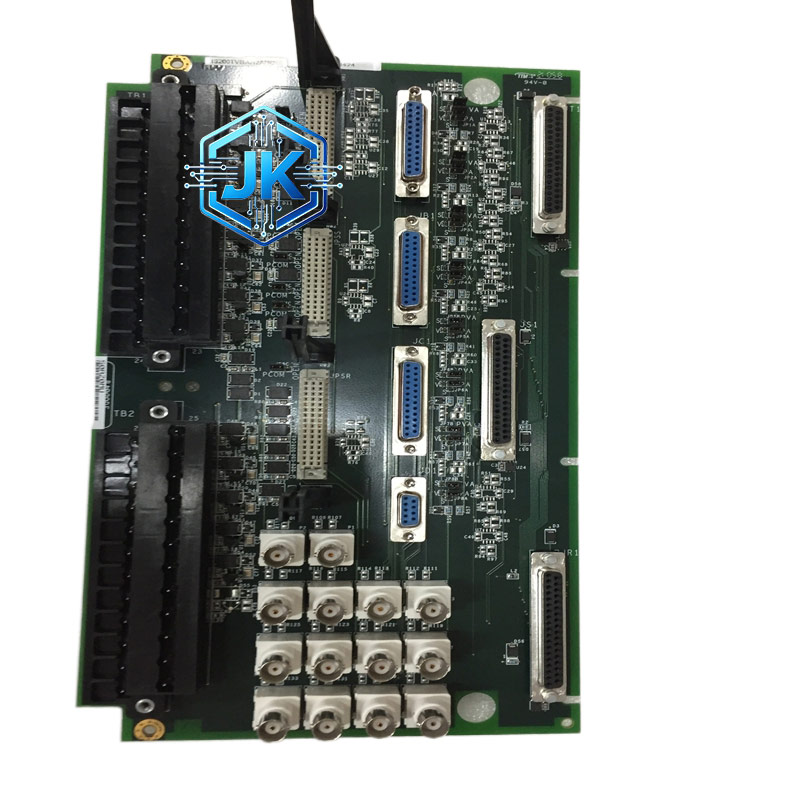

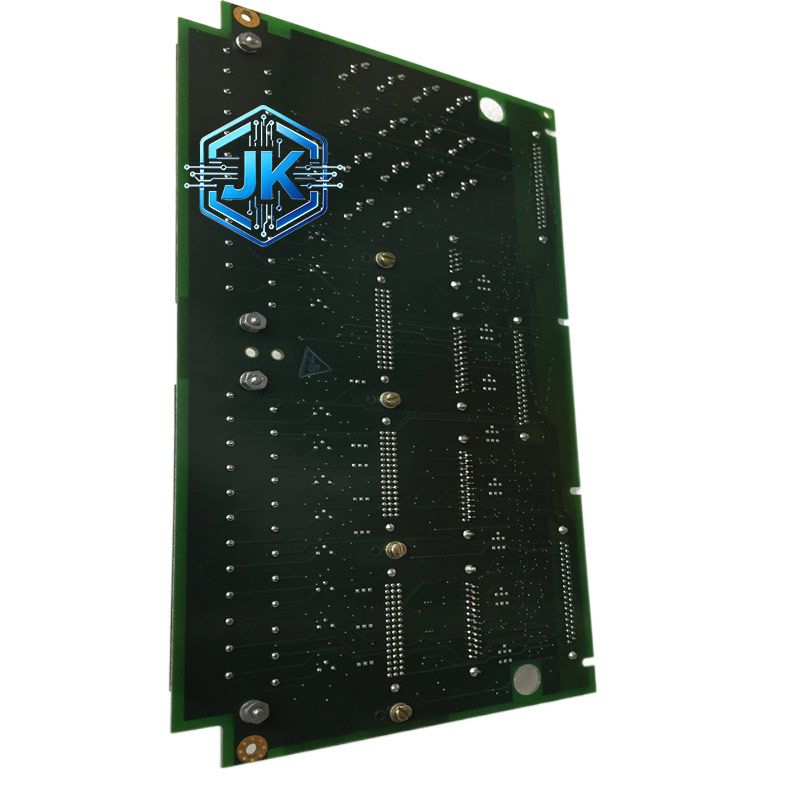

描述
技术规格
- 所属系列：GE Mark VIe SPEEDTRONIC 涡轮控制系统
- 功能类型：振动输入与信号调理端子板
- 输入通道：8 路独立振动信号采集通道
- 适配传感器：电涡流位移传感器（如 Bentley Nevada 3300/3500 系列）、磁电式速度传感器
- 信号类型：电涡流信号（含 -24VDC 偏置电压）、速度传感器 mV 级交流信号
- 输入信号范围：位移 ±2mm（或 ±80mil），速度 0~20mm/s（0~0.8ips）
- 缓冲输出：8 路缓冲信号输出（可直接接入第三方监测仪表）
- 通道隔离：通道间及通道对背板电气隔离，耐压 2500VAC
- 信号调理：内置低通 / 高通滤波、信号放大与抗混叠电路
- 连接器类型：工业级圆形连接器或弹簧端子，支持现场快速接线
- 电源：由 Mark VIe 机架背板供电，功耗约 5W
- 工作温度：-30°C ~ +65°C
- 相对湿度：5%~95%（无冷凝）
- 防护等级：IP20（机柜内安装）
- 抗振动 / 冲击：符合 IEC 60068-2-6 工业标准
- 认证：CE、UL、CSA、Class 1 Division 2 防爆认证
功能特点- 多参数振动全面监测：支持 8 路独立信号采集，可同时监测轴径向振动、轴承座振动、轴向位移、键相脉冲与轴偏心，覆盖旋转机械状态监测的所有关键测点。
- 双模式信号兼容：同时适配电涡流位移传感器和磁电式速度传感器，可根据现场工况灵活配置，无需更换板卡。
- 信号调理与抗干扰强化：内置信号放大、滤波电路，可抑制工业现场强电磁干扰，确保振动信号的准确性与稳定性；通道间高压隔离设计，防止信号串扰与设备损坏。
- 缓冲输出双路监测：每路采集信号均提供独立缓冲输出接口，可直接接入第三方振动分析仪表，实现控制系统与专业监测系统的双重数据采集，保障数据可靠性。
- 实时故障诊断与报警：支持信号开路、短路、超限故障检测，可通过 Mark VIe 控制器配置振动超限报警、联锁逻辑，触发机组保护动作，避免重大事故。
- 工业级宽温与加固设计：-30°C ~ +65°C 超宽温运行，抗振动、抗冲击能力强，适配电厂、油田、海上平台等高温、高湿、强振动的恶劣工况。
- 模块化即插即用：标准 Mark VIe 机架插槽设计，支持带电插拔，更换维护无需停机，减少机组非计划停运时间。
- 无缝集成 Mark VIe 系统：与 Mark VIe 控制器、处理器板完全兼容，数据可直接上传至系统数据库，用于状态分析、趋势记录与故障诊断。
应用场景
- 电厂涡轮机组安全监测：燃气轮机、蒸汽轮机、水轮机轴振、瓦振、轴向位移实时监测，保障机组在启停、变负荷及稳态运行过程中的振动安全。
- 发电机与大型辅机状态监控：汽轮发电机、励磁机、大型风机、压缩机的振动监测，及时发现转子不平衡、轴系不对中、轴承故障等早期问题。
- 工业关键旋转机械保护：化工、冶金、炼油厂的大型压缩机、泵组、风机等关键设备的振动联锁保护，超限自动触发降负荷或停机。
- Mark VIe 系统第三方监测集成：配合 Bentley Nevada 3500 系列振动监测系统，实现双重数据采集，提升系统冗余度与可靠性。
- 海上平台与油田设备监控：海上采油平台、油田燃气轮机发电机组的振动监测，适配高盐雾、强振动的恶劣海洋工况。
- 老旧机组控制系统升级改造：替代老旧振动监测端子板，将传统模拟监测系统升级为 Mark VIe 数字化系统，提升设备健康管理水平。
