描述

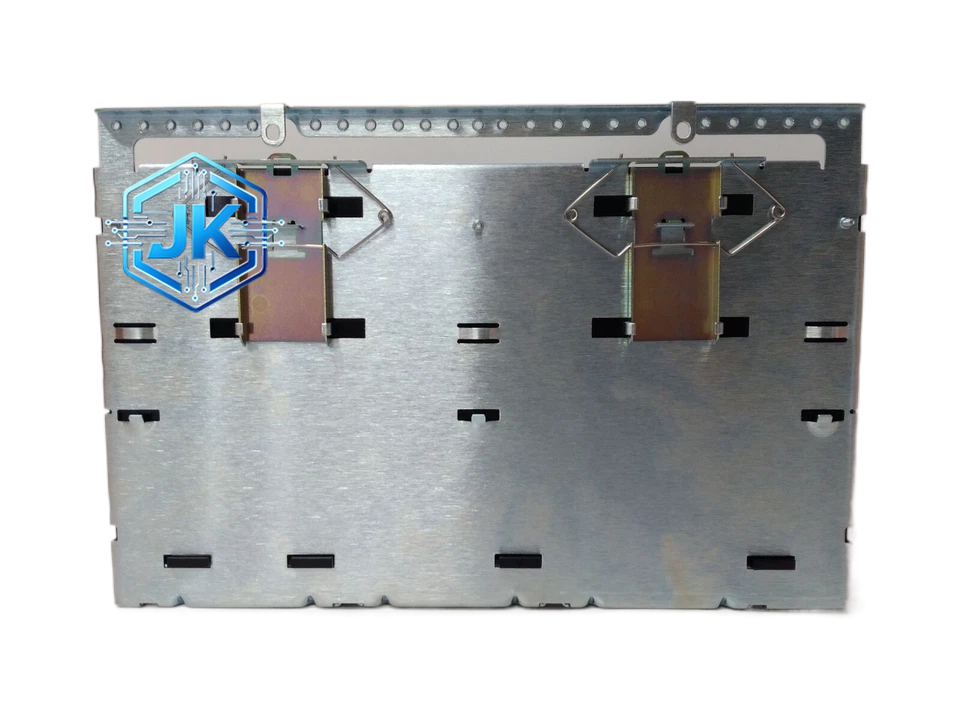

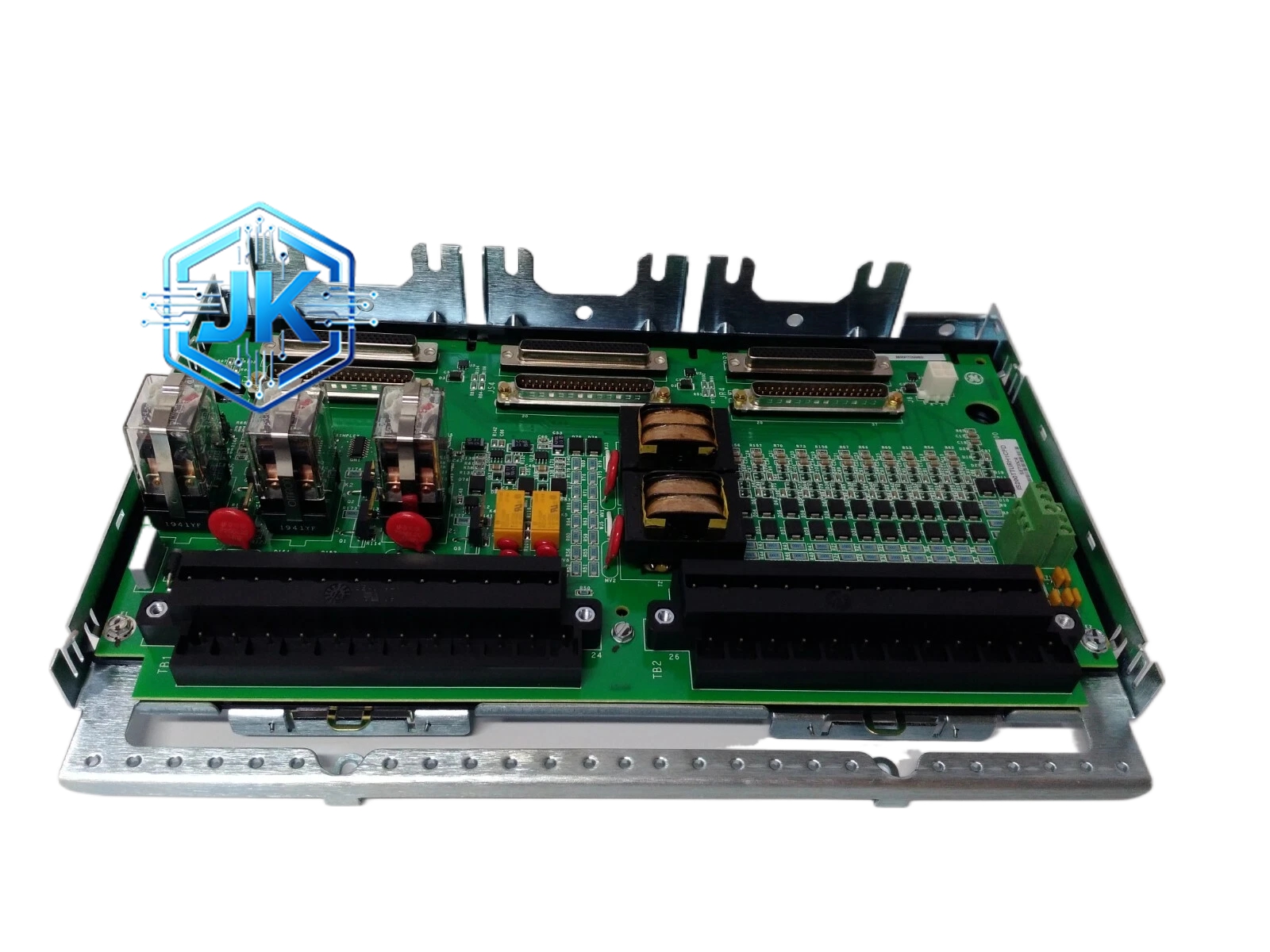

GE IS200TTURH1CFD 热电偶输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 8 通道热电偶输入模块 |
| 适配系统 | GE Mark VI / Mark VIe |
| 通道数量 | 8 路 |
| 支持分度号 | K、J、T、E、N、R、S、B |
| 测量范围 | -200°C 至 +1800°C（视分度号） |
| 分辨率 | 16 位 A/D 转换 |
| 精度 | ±1.5°C（K 型，0°C 至 500°C） |
| 冷端补偿 | 内置，精度 ±0.5°C |
| 采样速率 | 10 次/秒/通道 |
| 通道间隔离 | 500 VDC |
| 背板总线 | WES 高速背板 |
| 工作温度 | 0°C 至 60°C |
| 功耗 | 约 2.5W |
功能特点：
- 全分度号支持：8 种热电偶分度号任意配置，无需更换模块
- 高精度冷端补偿：内置高精度温度传感器（±0.5°C），自动修正参考端温度误差
- 非线性校正：内置 NIST 多项式算法，自动完成热电偶的非线性补偿
- 断线检测：热电偶断线时自动上报故障代码
- 本机智能处理：模块内部直接输出温度工程值（°C），CPU 无需进行查表换算
应用场景：
- 燃气轮机排气温度（TTR）：8 路排气温度同时采集，参与燃烧控制和保护逻辑
- 锅炉过热器温度：采集蒸汽温度，参与汽温调节
- 窑炉温度监测：陶瓷、玻璃窑炉的多点温度采集
- 热处理炉温度：金属热处理过程中的温度曲线记录
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，喷塑处理 |
| 电路板 | FR-4，4 层 PCB |
| 冷端补偿传感器 | 高精度 NTC 热敏电阻，±0.5°C |
| A/D 转换器 | TI 24 位 delta-sigma ADC |
| 连接器 | WES 背板 + 前端补偿导线端子排 |
结构特征：
- 前端设有 8 路补偿导线端子排（每路正负两极）
- 前端 8 颗绿色 LED 指示灯
- 前端 4 位拨码开关
- 背面 WES 背板连接器
- 底部 DIN 导轨卡扣
工作原理：
热电偶信号经补偿导线进入模块，首先通过冷端补偿电路测量参考端实际温度，然后将热电偶电动势加上冷端补偿电动势得到总电动势。总电动势经 24 位 A/D 转换器数字化后，本机处理器根据配置的分度号执行 NIST 多项式反算，直接得到温度工程值，通过 WES 背板上传至 CPU。
安装要求：
- 必须使用对应分度号的补偿导线，不可使用普通铜导线
- 补偿导线的冷端必须连接到模块的冷端补偿端子
- 热电偶接线采用两线制，补偿导线从现场直接接入模块端子排
- 接线长度不超过 50 米（使用补偿导线时）
使用注意事项：
- 热电偶输入切勿使用铜导线，否则温度误差极大（K 型热电偶用铜导线会产生约 40°C 误差）
- 更换分度号配置后需重新下载程序
- 模块上电后需约 3 秒初始化，期间数据无效
