描述
技术规格
- 所属系列：GE Mark VIe 涡轮控制系统

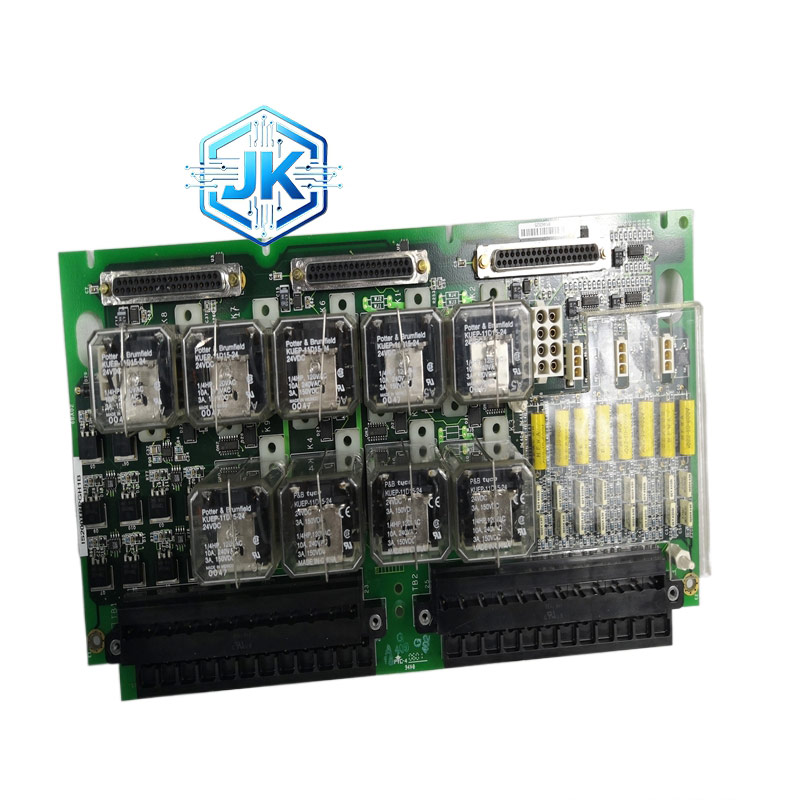

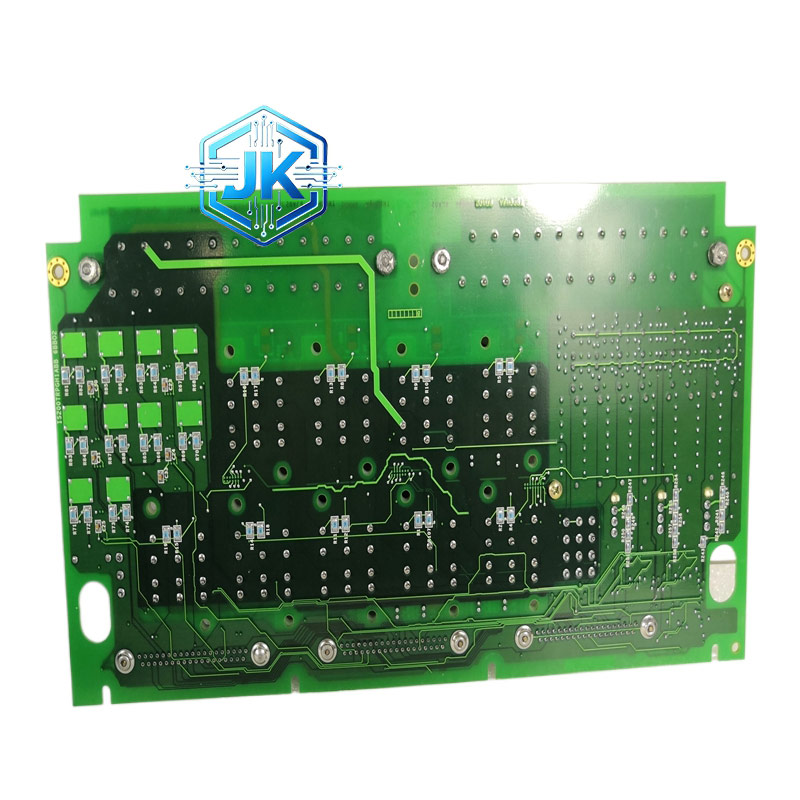

- 功能类型：伺服阀端子板（TSVO）
- 输入通道：2 路伺服电流源输入
- 适配设备：电液伺服阀、LVDT 位移传感器
- 控制信号：±10V 模拟量或 4~20mA 电流信号
- 输出驱动：伺服阀驱动电流（最大 ±50mA）
- 伺服钳位功能：跳闸时自动钳位伺服阀，保持安全位置
- 隔离耐压：通道间 2500VAC，通道 – 背板 1500VAC
- 工作温度：-20°C~+60°C；存储 – 40°C~+85°C
- 尺寸：标准单槽位，约 130mm×80mm×25mm
- 重量：约 0.7kg
- 认证：CE、UL、CSA、RoHS
- 兼容性：适配 Mark VIe 处理器板、TREG/TRPG 端子板
功能特点- 2 路伺服精准驱动：2 路独立伺服电流源，±50mA 大电流输出，精准控制电液伺服阀开度。
- 伺服阀 + LVDT 兼容：同时适配伺服阀驱动与 LVDT 位移反馈，实现阀门位置闭环控制。
- 跳闸自动钳位：轮机跳闸时自动钳位伺服阀至安全位置，防止误动作，保障停机安全。
- 高精度闭环控制：支持 ±10V/4~20mA 控制信号，精准调节燃料阀、蒸汽阀开度，控制轮机转速与负荷。
- 强化隔离抗干扰：2500VAC 通道间隔离，隔绝强电磁干扰（变频器、电机附近），控制信号稳定。
- 宽温工业级设计：-20°C~+60°C 运行，抗振动、抗冲击，适配轮机控制柜高振动、高温环境。
- 故障诊断便捷：LED 状态灯显示伺服驱动 / 反馈故障，快速排查伺服阀断线、LVDT 异常。
应用场景
- 燃气 / 蒸汽轮机燃料阀、蒸汽阀电液伺服系统精准控制。
- 电厂、电站轮机转速、负荷闭环控制，调节伺服阀开度匹配工况。
- Mark VIe 涡轮控制系统与伺服阀、LVDT 传感器对接，实现阀门位置精准控制。
- 工业汽轮机、压缩机伺服控制系统，适配高精度流量 / 压力调节场景。
- 轮机跳闸安全控制，自动钳位伺服阀，防止事故扩大。
