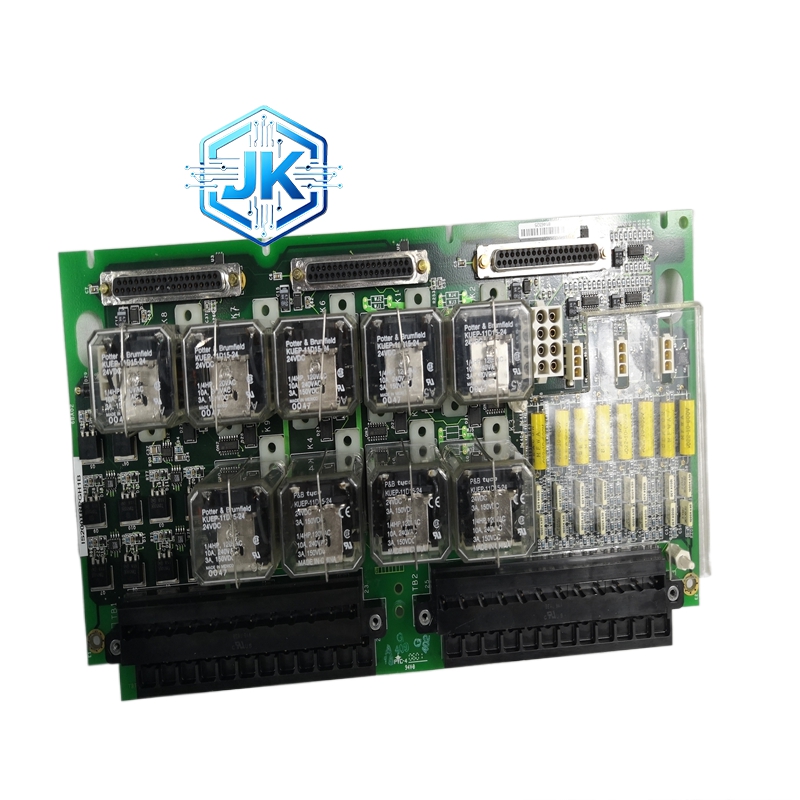

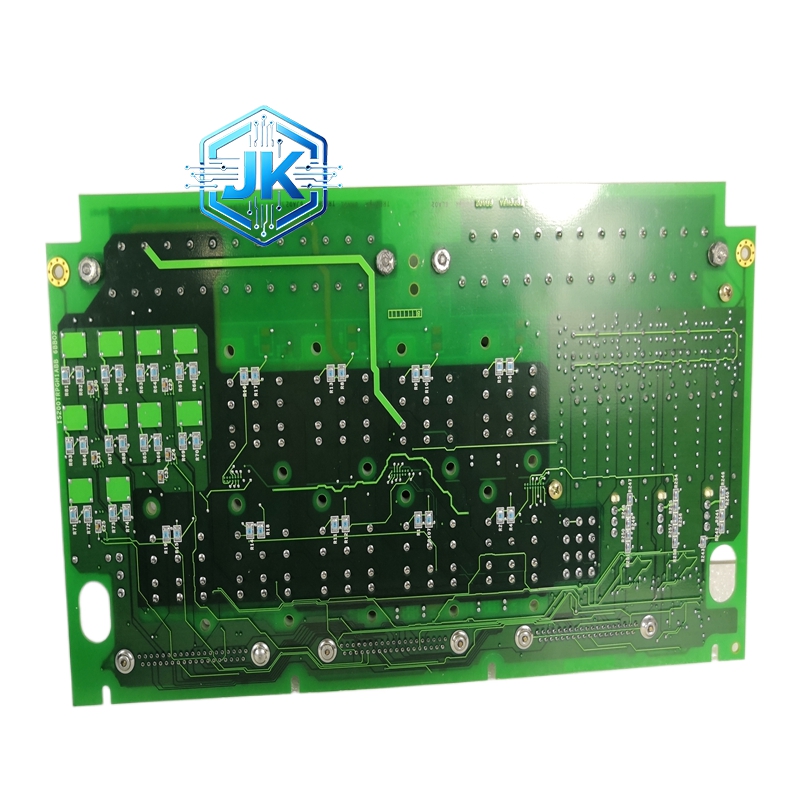

GE IS200TRPAS1A 高速脉冲输入模块

产品简介

该型号为 GE Fanuc 90-70 系列 PLC 的高速脉冲计数与测量模块,专门用于采集编码器、流量计、转速表等设备输出的高速脉冲信号。支持 A/B 相正交解码,最高计数频率达 1 MHz,是运动控制和过程测量中不可或缺的前端模块。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE IS200TRPAS1A 高速脉冲输入模块

技术规格

参数项 详细指标
模块类型 高速脉冲输入/计数器模块
适配 PLC 系列 GE Fanuc 90-70,Genius Bus
通道数量 2 路(A/B 相正交编码器接口)
计数频率 最高 1 MHz(单通道)
计数器位宽 32 位递增/递减计数器
输入信号 5V DC TTL 电平(A/B/Z 三相)
解码模式 A/B 相正交(4 倍频),可选 1 倍/2 倍/4 倍
预设值比较 支持 4 组预设值比较,触发中断
捕获功能 支持上升沿/下降沿捕获,时间精度 1 μs
滤波时间 10 μs 至 10 ms(软件可调)
供电电压 +5V DC(总线供电)
工作温度 0°C 至 60°C
存储温度 -40°C 至 85°C
功耗 约 1.5W
LED 指示 绿色(通道 1)、黄色(通道 2)、红色(故障)
安装方式 DIN 导轨 / 机架安装
尺寸 标准 90-70 宽度 25.4 mm,高度约 120 mm
重量 约 0.28 kg

功能特点

  • 1 MHz 高频计数:支持高达 1 MHz 的脉冲输入,4 倍频后等效 4 MHz 分辨率
  • 32 位计数器:计数范围 -2,147,483,648 至 +2,147,483,647,超出自动回绕
  • A/B/Z 三相解码:支持正交编码器的 A/B 相计数和 Z 相零位标记
  • 4 组预设值比较:当计数值达到预设值时,触发中断信号通知 CPU
  • 边沿捕获:支持上升沿和下降沿捕获,时间精度达 1 μs,用于精确测量脉冲间隔
  • 频率测量:内置高精度频率计,测量精度 ±0.01%
  • 看门狗定时器:通信中断超过 200 ms 时自动复位计数器并上报故障

应用场景

  • 转速测量:采集编码器信号,实时计算电机转速
  • 位置跟踪:通过编码器脉冲累加计算轴的绝对位置和位移量
  • 流量计量:采集涡轮流量计脉冲,累计流量
  • 长度测量:配合光栅尺编码器,精确测量移动距离
  • 张力控制:采集卷取辊编码器信号,实现恒张力控制
  • 印刷机械:套色控制中的编码器信号采集

性能参数(详细)

参数 数值
最高计数频率 1 MHz
4 倍频等效频率 4 MHz
计数器位宽 32 位
边沿捕获精度 1 μs
频率测量精度 ±0.01%
滤波时间范围 10 μs 至 10 ms
通道间隔离 1500 VDC(光耦)
通信周期 1 ms 至 100 ms(可配置)
误码率 小于 10⁻¹²

材质构成

部件 材质
外壳 铝合金压铸(ADC12),阳极氧化处理
电路板 FR-4 玻璃纤维环氧树脂,4 层 PCB
计数芯片 FPGA(如 Xilinx Spartan 系列)
光耦 高速光耦,响应时间小于 50 ns
端子排 绿色可插拔端子,PA66 尼龙
连接器 镀金弹簧触点,80 针 Genius Bus
焊接工艺 无铅 HASL
LED 绿/黄/红三色高亮 LED

结构特征

  • 标准 90-70 尺寸,宽度 25.4 mm,高度约 120 mm
  • 前端 3 颗 LED 指示灯(绿/黄/红)
  • 前端左侧 4 位拨码开关(地址设定)
  • 前端右侧 2 路端子排,每路 5 针(A/B/Z/VCC/GND)
  • 背面 80 针 Genius Bus 总线连接器,ZIF 设计
  • 底部 DIN 导轨卡扣
  • 顶部设有散热槽

工作原理

外部编码器的 A/B/Z 三相信号经端子排进入模块,首先通过高速光耦隔离后送入 FPGA。FPGA 内部的正交解码器对 A/B 相信号进行 4 倍频处理,同时检测 Z 相零位脉冲。32 位计数器对解码后的脉冲进行累加。当计数值达到预设比较值时,FPGA 触发中断信号通知 CPU。边沿捕获功能通过 FPGA 内部的高精度时钟(1 MHz)记录脉冲到达时间,计算脉冲间隔。所有数据通过 Genius Bus 上传至 CPU。


安装要求

  • 安装于标准 35 mm DIN 导轨上,模块地址通过拨码开关设定
  • 编码器信号线使用屏蔽双绞线,屏蔽层单端接地
  • A/B 相信号线等长布线,长度差不超过 5 mm
  • 编码器供电由模块提供(通过端子排 VCC 针脚输出 +5V)
  • 模块与编码器之间接线长度不超过 50 米(高速信号)
  • 安装后在编程软件中配置计数模式、滤波时间、预设值等参数

使用注意事项

  • 编码器信号输入电压严格为 5V DC TTL,不可接入 24V 信号
  • A/B 相接线不可反接,否则计数方向错误
  • 更换模块时必须断电操作,等待 30 秒以上
  • 滤波时间设置过短会导致误计数,过长会丢失高速脉冲,需根据实际信号频率调整
  • 定期检查 LED 状态,红色常亮表示模块故障
