描述

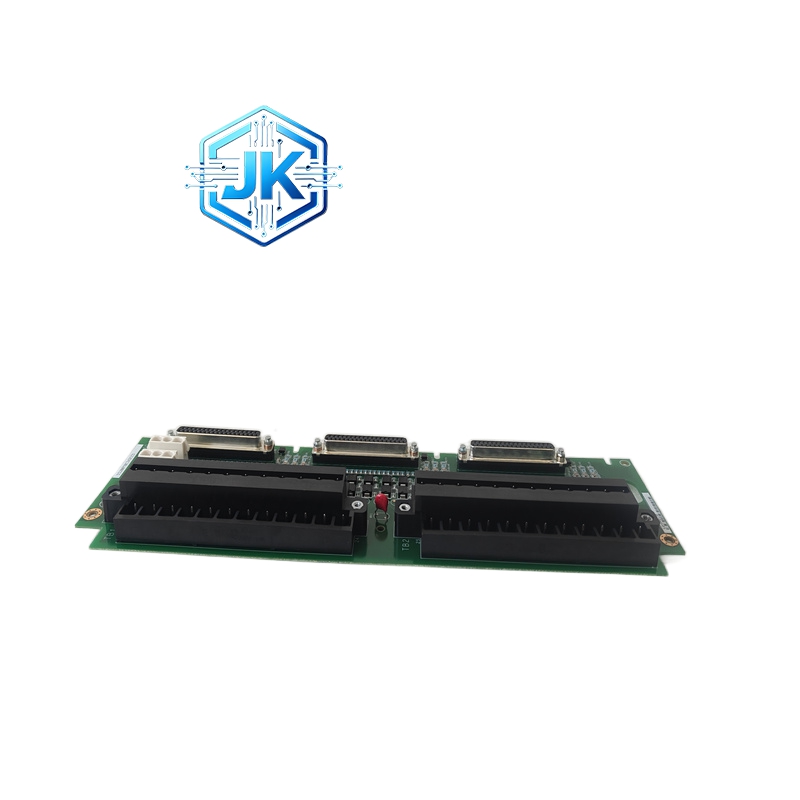

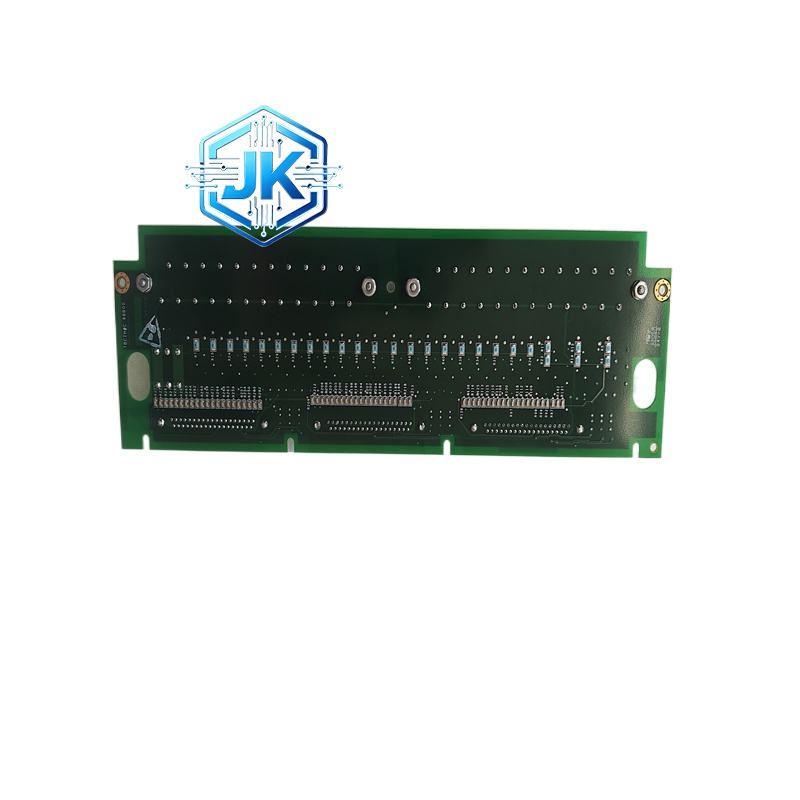

GE通用电气 IS200TREGH5B 16路继电器输出模块（Relay Output Module）
技术规格：
- 通道数：16路独立继电器输出
- 触点形式：SPDT（单刀双掷），每路含常开NO、常闭NC、公共端COM三个端子
- 触点容量：2A / 250V AC（阻性负载）；2A / 30V DC（阻性负载）
- 触点寿命：电气寿命 ≥100,000次（2A/250V AC）
- 机械寿命：≥10,000,000次
- 响应时间：≤10ms（从指令下发到触点动作）
- 回路间隔离电压：1500V AC（通道间）、500V AC（通道对地）
- 绝缘电阻：≥100MΩ（500V DC测试）
- 逻辑侧供电：+5V DC（由机架背板供电）
- 触点侧供电：无源（干接点，由外部负载供电）
- 工作温度：0°C 至 +60°C
- 安装方式：VME64标准单槽，2U高度
- MTBF：≥150,000小时
功能特点：
- 干接点输出：触点完全无源，兼容AC/DC任意负载类型，不受负载极性限制
- 通道完全独立：16路之间无任何电气连接，一路故障不影响其他路
- 状态指示：每路通道面板带有绿色LED，输出闭合时LED点亮
- 粘连检测：支持触点粘连检测功能，触点异常闭合时触发报警
- 断线检测：支持输出回路断线检测，触点未按指令动作时报警
- 故障安全：通讯故障时输出保持最后状态（可配置为保持或归零）
材质构成：
- 外壳：阻燃PC/PA合金工程塑料，UL94 V-0等级，深灰色
- 继电器：密封型电磁继电器，内部充氮气防氧化，触点为银镍合金（AgNi），额定接触电阻≤50mΩ
- 端子：镀金弹簧端子（Phoenix Contact同类），抗振动防松脱
- PCB：4层工业级FR-4，三防涂覆
- 隔离器件：光耦隔离（每通道独立光耦），隔离电压1500V DC
结构特征：
- VME64标准单槽，2U高度（约233mm × 160mm）
- 前面板：16组接线端子横向排列，每组3个端子（NO/COM/NC），每组上方有绿色LED指示灯
- 板载指示灯：Power / Run / Fault
- 背部：VME64总线连接器 + 电源连接器
- 端子排布：上进下出，便于现场接线
工作原理：
主控制器通过VME总线下发数字量输出指令至模块，模块内部MCU接收指令后，通过光耦隔离驱动对应通道的继电器线圈得电，触点动作（NO闭合、NC断开）。光耦实现逻辑侧（+5V）与触点侧（高压）的完全电气隔离，确保高压不会反向窜入控制系统。通讯中断时，输出保持寄存器锁定最后状态。
应用场景：
- 燃气轮机跳闸电磁阀控制（ESD紧急关断）
- 蒸汽轮机主汽阀/调节阀控制
- 电厂辅机启停控制（给水泵、凝结水泵、风机）
- 报警信号输出（声光报警器）
- 阀门位置反馈确认
安装要求：
- VME64机架安装，DIP开关设置地址（通常0x0E）
- 触点侧接线：上端子接负载电源侧，下端子接负载侧（上进下出）
- 感性负载（电磁阀、接触器线圈）必须并联RC吸收回路或续流二极管，否则触点烧蚀严重
- 继电器输出不可直接驱动超过2A的负载，大功率负载需加中间继电器
使用注意事项：
- 严禁触点侧与逻辑侧短路，否则会烧毁光耦和MCU
- 感性负载必须加保护器件，否则触点寿命大幅缩短
- 每季度检查一次端子紧固情况，振动环境建议加弹簧垫片
- 更换继电器需整板更换，不可单独更换单个继电器
- 长期不用的通道建议设置为常闭（NC），符合故障安全原则
