描述

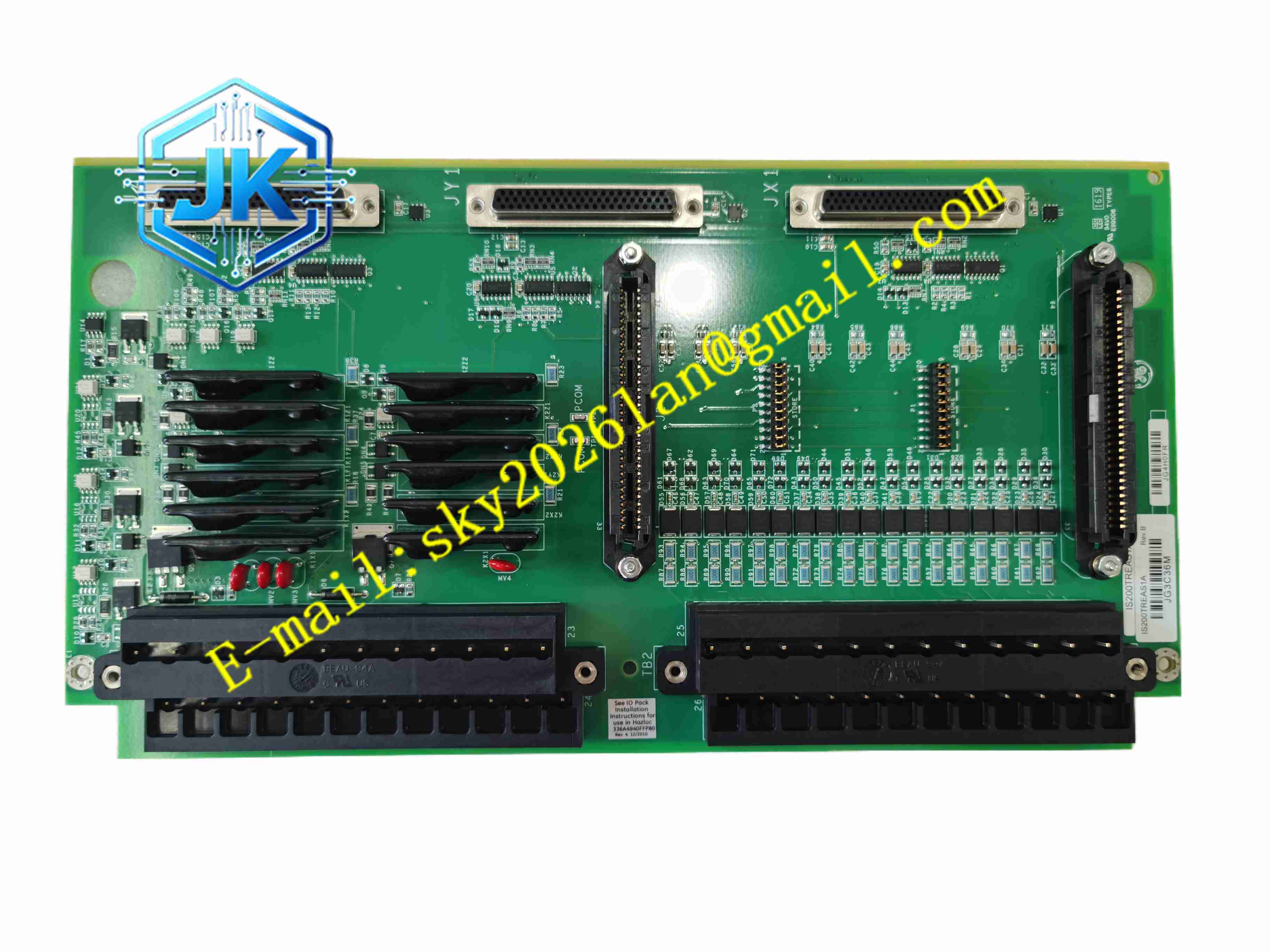

GE IS200TREAS1A
技术规格 适配 GE Mark VIe 控制器机架；支持多路直流电压、无源干接点信号输入；内置硬件 RC 滤波电路；通道独立静电防护；板载配置跳线，支持信号模式切换；背板连接器与 Mark VIe I/O 板卡对接；端子排支持导线截面积 0.5~1.5mm²；工作供电 DC24V；板卡占用单槽机架位置。
功能特点 多路独立信号采集通道，用于接入燃机紧急跳闸回路、振动探头、转速探头、现场急停按钮信号；每通道独立硬件滤波电路，滤除工业现场动力设备产生的高频干扰噪声，避免信号波动造成保护误动作；通道独立静电防护，抵御现场静电冲击，保护后端控制器板卡；板载配置跳线，可根据现场信号类型灵活切换信号工作模式，适配电压信号与干接点信号；上电自动通道自检，实时识别通道断线、短路故障，故障信号上传至 Mark VIe 控制器；信号分区隔离布局，安全跳闸回路与普通模拟信号回路物理隔离，避免信号串扰；三重冗余 TMR 架构配套设计，配合 Mark VIe 冗余控制器实现 2oo3 表决保护逻辑，降低保护误动作与拒动作概率；前面板状态指示灯直观显示通道信号状态与故障状态；支持同型号直接替换，无需修改现场外部接线。
应用场景 火力发电厂燃气轮机 Mark VIe 控制系统；联合循环电站燃机紧急跳闸保护回路；工业燃气轮机机组安全联锁系统；电站余热锅炉配套燃机监控系统。
性能参数 工作环境温度 – 30℃至 65℃；存储温度 – 40℃至 85℃；相对湿度 10%~90% 无凝露；绝缘耐压 1500VAC；EMC 电磁兼容满足电站控制柜设备标准；抗振动、抗冲击满足电站旋转机械配套硬件规范。
材质构成 PCB 基板为玻纤环氧树脂覆铜板；接线端子黄铜镀镍；背板连接器镀金铜合金触点；板上滤波、保护芯片选用工业宽温元器件；板卡表面喷涂三防涂层，抵抗电站控制柜潮湿、粉尘侵蚀；前面板为 UL94 V0 阻燃工程塑料。
结构特征 机架插件式板卡结构，适配 Mark VIe 标准机架插槽；前面板布置接线端子排、通道状态 LED 指示灯；后端屏蔽式背板连接器，对接机架 I/O 板卡；电路板内部信号分区布局，安全跳闸硬接点回路与普通信号回路物理分隔，降低电磁串扰；板卡两侧配置金属固定卡扣，推入机架插槽锁紧固定。
工作原理 现场急停按钮、振动探头、转速传感器、压力开关输出的跳闸信号接入 IS200TREAS1A 端子。信号进入板卡后，经过硬件滤波电路滤除高频干扰，静电防护电路吸收浪涌静电，完成电平转换，通过背板连接器送入 Mark VIe I/O 板卡，再上传至控制器 CPU。控制器执行三重冗余表决逻辑，当检测到跳闸信号触发，下发指令驱动机组紧急停机回路。板卡持续监测各通道回路状态，识别断线、短路故障，故障信息上传至控制器，在上位监控画面弹出报警。
安装要求 板卡安装于 Mark VIe 原厂配套机架插槽，安装作业前切断机架全部供电电源，执行验电确认无电。板卡对准插槽平稳推入机架，锁紧两侧金属卡扣，保证背板连接器完全咬合。现场跳闸信号线选用屏蔽控制电缆，屏蔽层控制柜侧单点接地，动力电缆与信号电缆分开线槽敷设。接线严格按照端子标识区分通道，跳闸回路线缆单独布线。上电后在 Mark VIe 组态软件完成通道定义，完成回路动作测试。
使用注意事项 禁止带电插拔板卡，带电插拔会损坏背板总线接口，造成板卡永久损坏；跳闸回路接线端子必须充分紧固，电站振动环境下松动会造成保护失效；定期巡检面板指示灯，出现通道故障告警时停机排查线路与现场元件；备件更换必须选用同型号板卡，更换完成后校验全部跳闸回路；存放环境保持干燥，避免凝露腐蚀 PCB 金手指。
