描述

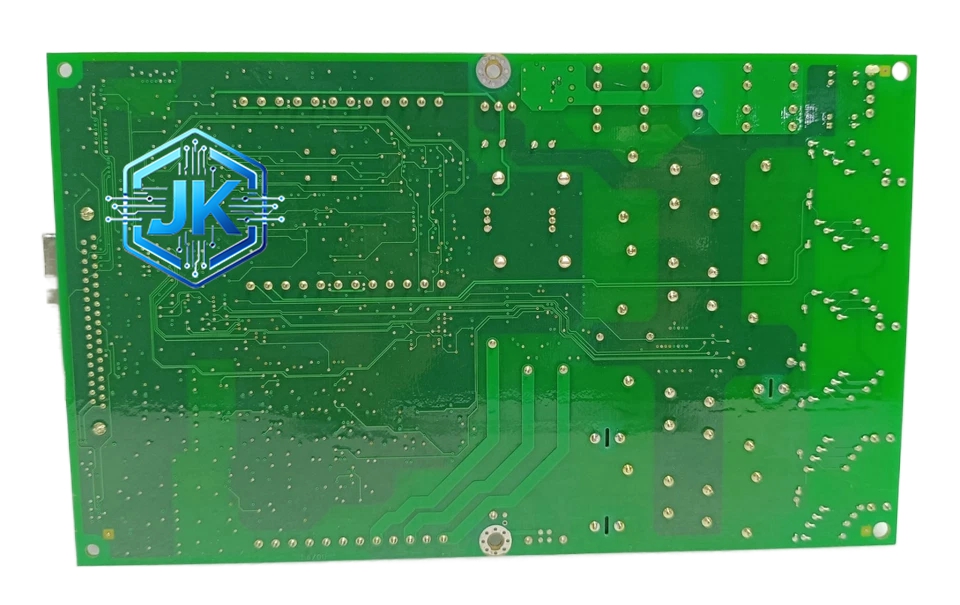

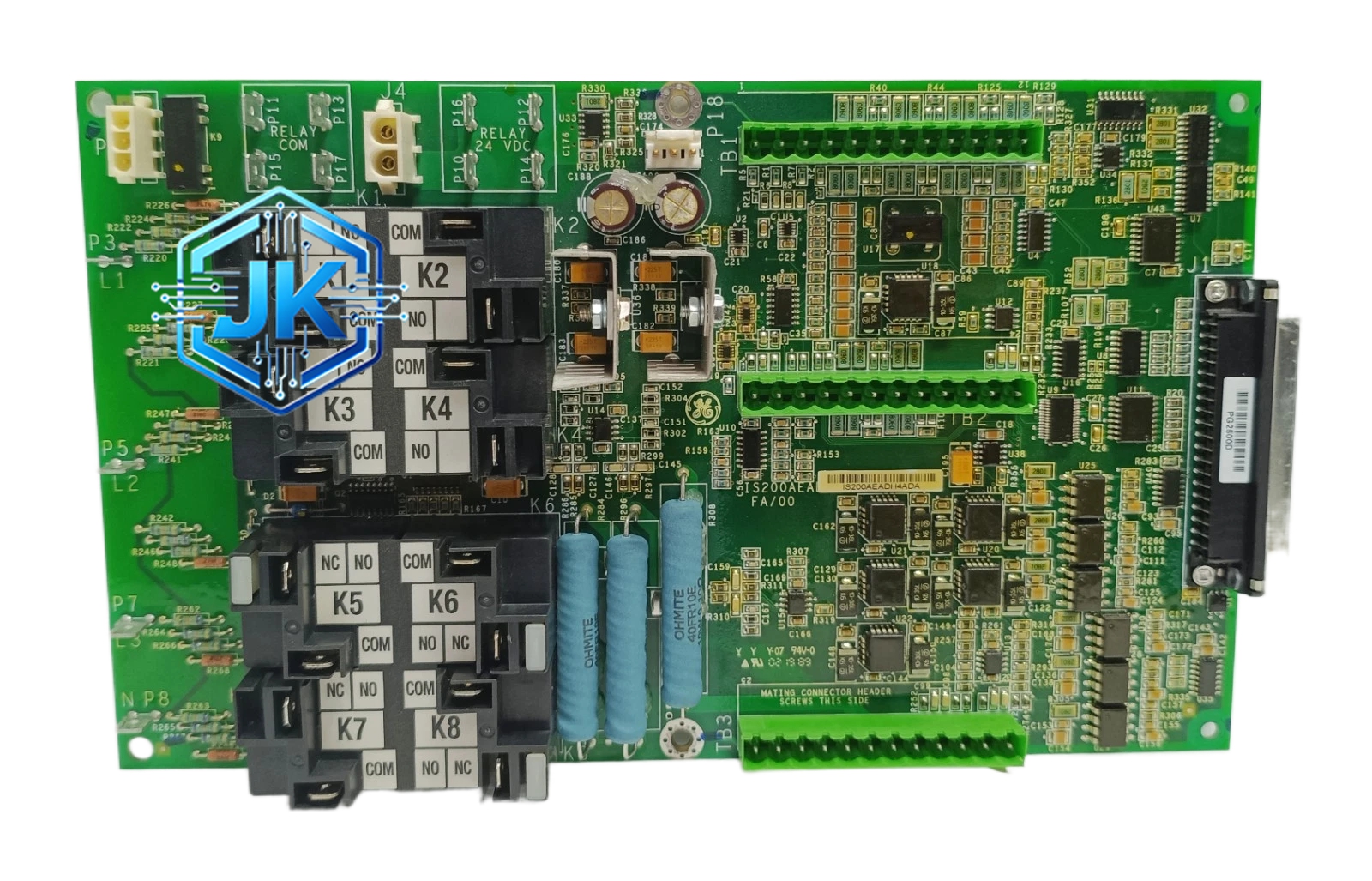

GE IS200TPROH2C — Mark VIe 热电偶温度输入模块（8 通道）
技术规格：
- 通道数：8 通道热电偶输入
- 支持类型：J、K、T、E、N、R、S、B（软件配置）
- 输入范围：-200°C 至 +1800°C（视热电偶类型而定）
- 分辨率：0.1°C
- 精度：±1.5°C 或 ±0.25%（取较大值）
- 冷端补偿：内置，精度 ±0.5°C
- 采样率：每通道 10 Hz
- 通道间隔离：500V DC 电气隔离
- 断线检测：支持，自动检测开路并报警
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 多类型支持：单模块覆盖八种热电偶，无需更换硬件
- 高精度冷端补偿：内置高精度温度传感器实时补偿参考端温度
- 线性化处理：内置热电偶分度表，直接输出温度值而非毫伏值
- 断线报警：检测到开路时立即触发报警并冻结最后有效值
- 抗干扰设计：每通道独立滤波，有效抑制工频干扰
应用场景：
- 电厂锅炉过热器、再热器壁温监测
- 汽轮机进汽温度测量
- 燃烧室火焰温度监测
- 加热炉炉温多点采集
- 冶金行业高温测量
材质构成：
- 外壳：铝合金压铸框架
- PCB：4 层 FR-4 板，模拟前端采用低漂移元件
- 冷端补偿传感器：高精度 PT1000 铂电阻
- 接线端子：与热电偶同材质的补偿导线专用端子（铜合金）
结构特征：
- 3U VME 模块
- 前面板设有 8 组热电偶接线端子
- 每通道配有类型指示 LED（通过颜色区分热电偶类型）
- 模块顶部设有拨码开关用于选择热电偶类型
工作原理：
热电偶产生的毫伏级信号经前面板端子进入，首先经过冷端补偿电路（将参考端温度效应消除），然后经低噪声放大器放大至 ADC 可处理的电压范围。16 位 ADC 采样后，CPU 根据内置分度表将毫伏值转换为温度值。通道间隔离变压器确保各通道电气独立。
安装要求：
- 插入 Mark VIe 机架任意 VME 插槽
- 必须使用与热电偶类型匹配的补偿导线
- 补偿导线延长线必须使用同材质导线，禁止使用铜导线
- 接线端子扭矩 0.5-0.8 N·m
使用注意事项：
- 热电偶极性接反将导致温度显示偏低，接线时务必确认正负极
- 补偿导线与铜导线连接处会产生附加电势，该连接点温度应稳定
- 模块长期不用时建议保留在机架中通电，以维持冷端补偿校准
- 更换模块后需在 Toolbox 中重新设置每通道的热电偶类型
