描述

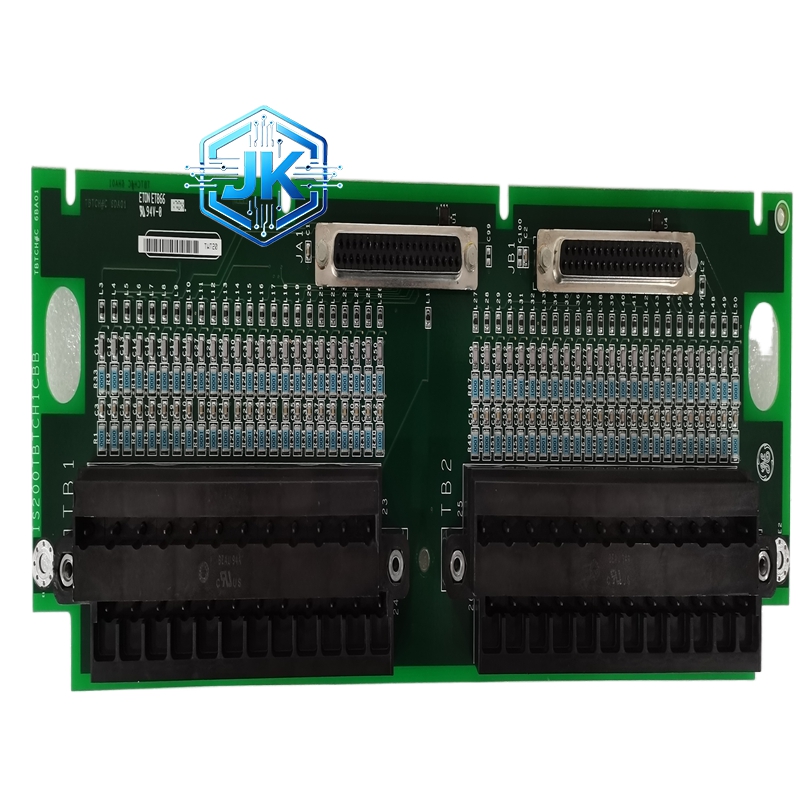

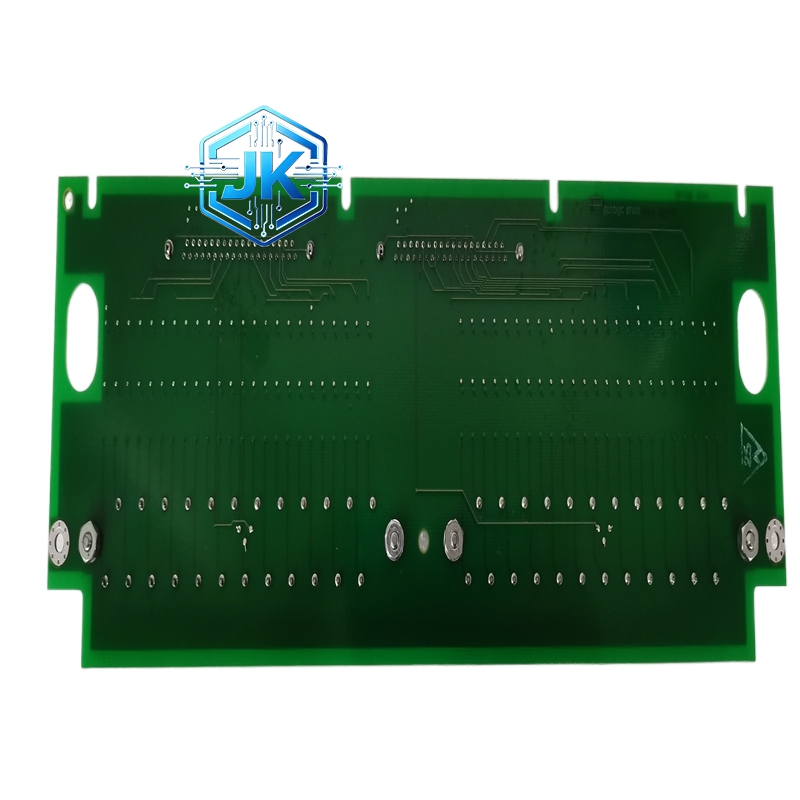

GE IS200TGENH1A — Mark VIe 热电偶温度采集模块
技术规格：
- 通道数：8 通道热电偶输入
- 支持热电偶类型：J、K、T、E、N、R、S、B（通过软件配置选择）
- 输入信号范围：-8mV 至 +80mV（覆盖全部八种热电偶）
- 分辨率：0.1°C（在 0°C 至 1000°C 范围内）
- 精度：±1.5°C（典型值），±3°C（最大值，含冷端误差）
- 冷端补偿：内置高精度温度传感器（PT1000），自动补偿，精度 ±0.5°C
- 采样率：每通道 10 Hz（全部通道同步采样）
- 通道间隔离：500V DC 电气隔离
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
- 尺寸：标准 VME 单宽度模块
功能特点：
- 八种热电偶通用：一块模块兼容全部八种标准热电偶，更换测温点时只需修改软件配置，无需更换硬件
- 高精度冷端补偿：内置 PT1000 传感器实时测量接线端子处温度，自动补偿冷端效应，消除环境温度变化带来的测量误差
- 断线检测：自动检测热电偶断线，断线时输出预设替代值（-999°C）并触发报警
- 超量程保护：输入超出热电偶对应范围时自动限幅并报警
- 线性化处理：内置各型号热电偶的标准分度表（NIST 标准），硬件完成非线性校正
- 软件可配置：通过 Toolbox 对每通道独立配置热电偶类型、量程、滤波时间常数、报警限值
应用场景：
- 锅炉过热器、再热器出口蒸汽温度监测
- 汽轮机高压缸金属温度监测
- 轴承温度监测（配合 Pt100 或热电偶）
- 烟气温度测量（K 型或 N 型热电偶）
- 脱硝反应器入口烟气温度
- 辅机轴承温度、绕组温度监测
材质构成：
- 外壳：铝合金框架 + 钢质前面板
- PCB 板：4 层 FR-4 板，模拟区域采用星形接地，模拟与数字区域隔离
- 模拟前端芯片：低噪声仪表放大器（如 AD8429 同级）+ 24 位 Σ-Δ 型 ADC（如 AD7190 同级）
- 冷端传感器：PT1000 铂电阻，精度 A 级
- 连接器：前面板 8 组弹簧接线端子 + 50 针 VME 背板连接器
结构特征：
- 标准 VME 单宽度模块
- 前面板设有 8 组弹簧接线端子，每组标有通道号（TC1 至 TC8）和热电偶类型标识
- 每通道配有绿色 LED 指示灯，正常采样时闪烁
- 模块顶部设有拨码开关组，用于设置模块地址
工作原理：
热电偶产生的毫伏级信号经前面板端子进入模块后，首先通过 EMI 滤波器和过压保护电路，然后由低噪声仪表放大器放大至 ADC 满量程范围。与此同时，内置 PT1000 传感器测量接线端子处的实际温度（冷端温度），该温度值用于查表计算冷端补偿电压并从信号中扣除。24 位 ADC 完成采样后，FPGA 芯片根据当前配置的热电偶类型，从内部存储的 NIST 分度表中查找对应温度值并进行线性插值，最终输出 0.1°C 分辨率的数字温度值，通过 VME 总线传送至 CPU。每个通道配备独立的信号隔离变压器，隔离耐压 500V DC。
安装要求：
- 插入 Mark VIe VME 插槽
- 热电偶补偿导线必须使用与热电偶类型匹配的专用延伸导线（如 K 型热电偶配 KX 补偿导线）
- 补偿导线与铜导线的连接处（接线端子处）温度必须均匀，避免产生附加热电势
- 接线端子扭矩约 0.5 N·m
- 模块地址通过拨码开关设置，需与 Toolbox 中一致
使用注意事项：
- 严禁将热电阻（Pt100/Pt1000）直接接入热电偶模块，否则将损坏输入电路
- 热电偶补偿导线的极性必须正确，接反将导致测量值严重偏差
- 接线端子处应保持清洁干燥，氧化或受潮会引入附加误差
- 更换模块后必须在 Toolbox 中重新配置每通道的热电偶类型
- 建议每 12 个月使用标准温度模拟器进行一次精度校准
