描述
技术规格：
- 制造商：GE（通用电气）
- 所属系列：Mark VIe Speedtronic、IS200 系列

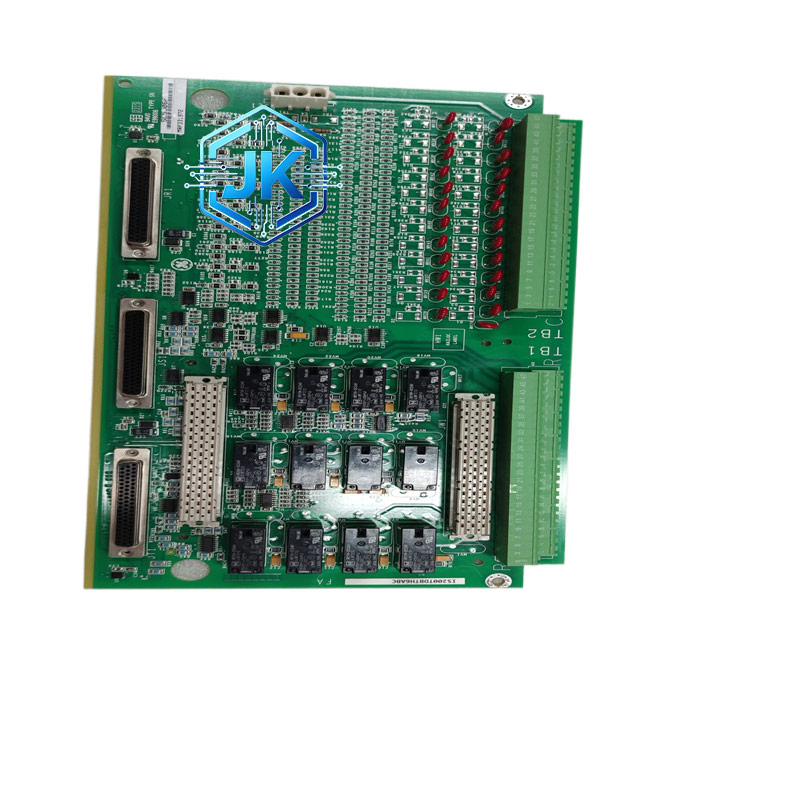

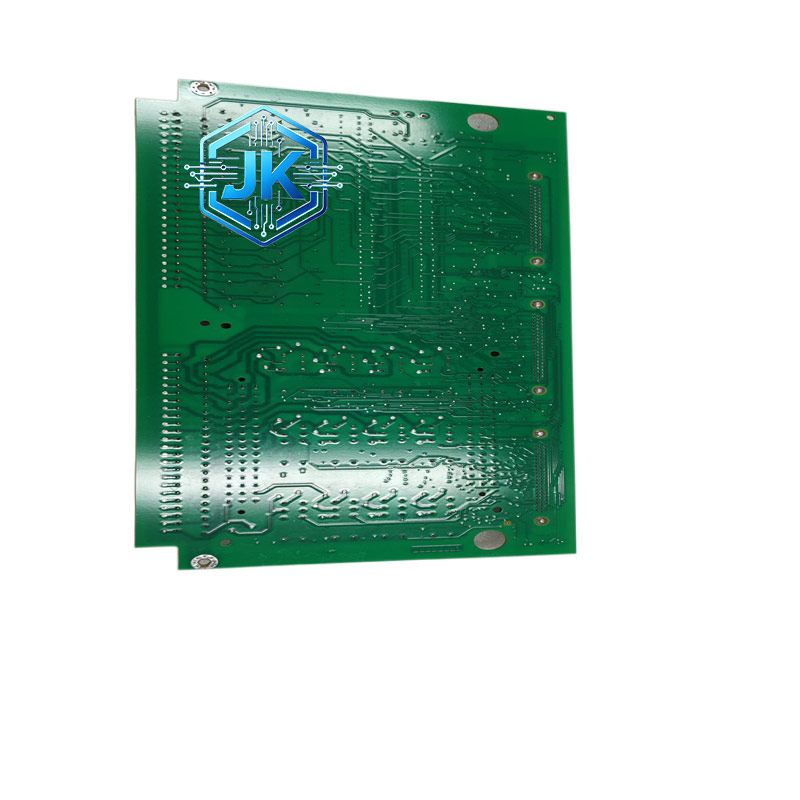

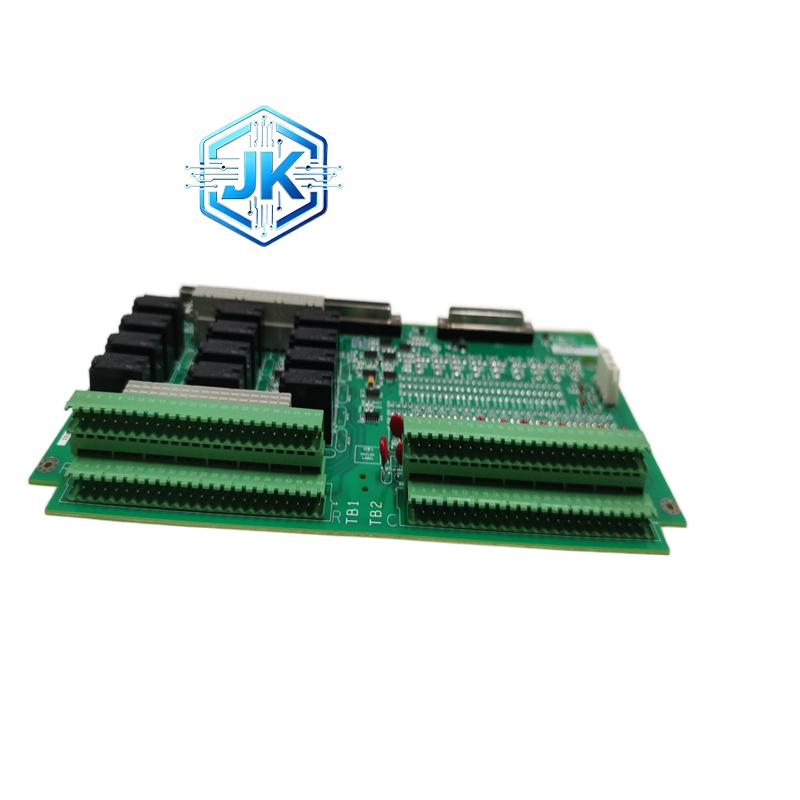

- 型号：IS200TDBTH6ACD
- 功能类型：32 通道热电偶输入端子板（TDBT）
- 通道配置：32 路独立热电偶输入通道，通道间电气隔离
- 支持热电偶类型：J、K、T、E、N、R、S、B 型（覆盖工业全量程温度监测需求）
- 信号范围：毫伏级热电势（-100mV~+100mV）
- 冷端补偿（CJC）：内置高精度冷端补偿电路，补偿精度 ±0.5℃，实时修正环境温度对测量精度的影响
- 测量精度：±0.1%FS（满量程），温度分辨率 0.1℃
- 隔离电压：通道间≥500Vrms，输入与背板隔离≥1500Vrms
- 电源需求：24VDC±10%，功耗≤18W
- 连接器：2 个 DC-37（母）连接器，1 个 20 针冷端补偿传感器连接器
- 端子规格：32 个镀金螺丝端子，适配热电偶补偿导线（最大 #14 AWG）
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 防护等级：IP20，PCB 板三防涂层处理
- 尺寸：406mm×254mm×133mm
- 重量：约 1.5kg
- 材质：工业级高频 PCB 板、精密信号调理芯片、镀金端子、金属散热基板、三防涂层
- 安装方式：标准 6U 机架安装，适配 Mark VIe 机柜 I/O 插槽，支持热插拔
- 认证：CE、UL、RoHS 认证，符合工业温度监测安全标准
功能特点：
- 32 通道高精度温度采集：32 路独立热电偶输入通道，支持 8 种主流热电偶类型，覆盖 – 200℃~+1800℃全量程温度监测，±0.1% FS 测量精度与 0.1℃分辨率，精准捕捉涡轮机组高温部位微小温度变化。
- 内置冷端补偿免外配变送器：集成高精度冷端补偿电路，实时修正环境温度漂移，无需额外配置冷端补偿器或温度变送器，简化系统设计，降低设备成本，同时提升测量稳定性。
- 强抗干扰适配高温强磁环境：每路输入集成信号放大、滤波、隔离电路，有效抑制工业现场高频干扰、电磁辐射与接地噪声，通道间 500Vrms 隔离防止信号串扰，适配电厂燃气轮机燃烧室、排气等高温强电磁干扰区域。
- 宽温加固长期稳定运行：-40℃~+70℃超宽工作温度范围，PCB 板三防涂层与金属散热基板设计，抗振动、抗冲击、抗潮湿，耐受涡轮机组运行时的高温、振动、粉尘等恶劣环境，长期运行无漂移。
- 故障自诊断易维护：实时监测通道开路 / 短路、热电偶损坏、冷端补偿异常等故障，通过 LED 指示灯与系统报警精准定位故障通道，无需专业工具，支持热插拔更换，降低维护难度与停机时间。
应用场景：
- 电力行业：燃气轮机燃烧室 / 排气 / 涡轮叶片温度监测、蒸汽轮机汽缸 / 主蒸汽管道 / 再热蒸汽管道温度采集、发电机组定子 / 转子绕组 / 轴承温度监测、电厂锅炉过热器 / 再热器 / 省煤器温度监测。
- 石油天然气：油气开采加热炉 / 反应器温度监测、输油管道加热站温度采集、钻井平台动力设备高温部位监测、油气田防爆区域高温设备温度监测。
- 化工行业：化工反应釜 / 精馏塔 / 换热器温度监测、高温裂解炉 / 转化炉温度采集、防爆区域高温设备温度监测、化工废气焚烧炉温度控制。
- 冶金行业：冶金加热炉 / 退火炉 / 淬火炉温度监测、电弧炉 / 钢包精炼炉温度采集、轧机加热辊温度控制、冶金高温设备状态监测。
