描述
技术规格
- 所属系列：GE Mark VIe 涡轮控制系统

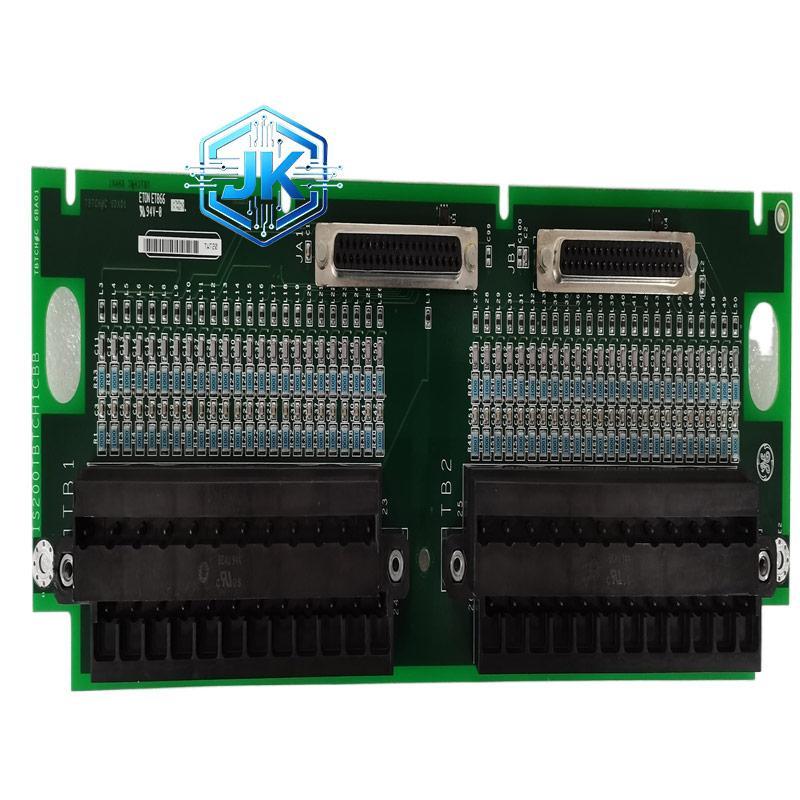

- 功能类型：热电偶输入端子板（TBTC）
- 输入通道：24 路热电偶输入
- 热电偶类型：E、J、K、S、T 型
- 输入电压范围：-8mV~+45mV
- 温度测量范围：-200°C~+1800°C（依热电偶类型）
- 分辨率：0.1°C
- 精度：±0.1% FS（满量程）
- 冷端补偿：自动冷端补偿
- 连接器：2 个 DC 型连接器
- 工作温度：0°C~+45°C；存储 – 40°C~+85°C
- 尺寸：159mm×178mm×35mm
- 重量：约 0.5kg
- 认证：CE、UL、CSA、RoHS
- 兼容性：适配 Mark VIe 处理器板、I/O 模块，单工系统专用
功能特点
- 24 路高密度温度采集：24 路独立热电偶通道，单端子板集成多点温度监测，适配涡轮机、锅炉多测点场景。
- 多类型热电偶兼容：支持 E/J/K/S/T 型，覆盖低温至超高温（-200°C~+1800°C），适配全品类高温设备。
- 高精度测量 + 自动补偿：0.1°C 分辨率、±0.1% FS 精度，自动冷端补偿与线性化，温度数据精准无漂移。
- 宽输入电压范围：-8~+45mV，适配不同型号热电偶输出，兼容性强。
- 工业级防护设计：抗振动、防尘、防潮，适配轮机控制柜、锅炉旁高温高湿环境。
- 单工系统专用：2 个 DC 型连接器，专为单工 Mark VIe 系统设计，安装配置便捷。
- 故障诊断便捷：通道故障检测
- ，快速定位热电偶断线、短路、接触不良。
应用场景
- 燃气 / 蒸汽轮机、锅炉、燃烧室高温区域多点温度精准监测。
- 电厂、电站高温管道、加热设备、烟气排放温度采集。
- Mark VIe 涡轮控制系统温度闭环控制（如锅炉温度、轮机排气温度）。
- 冶金、化工高温反应釜、加热炉温度监测与安全联锁。
- 工业自动化生产线高温设备温度监控，保障工艺稳定。
