描述

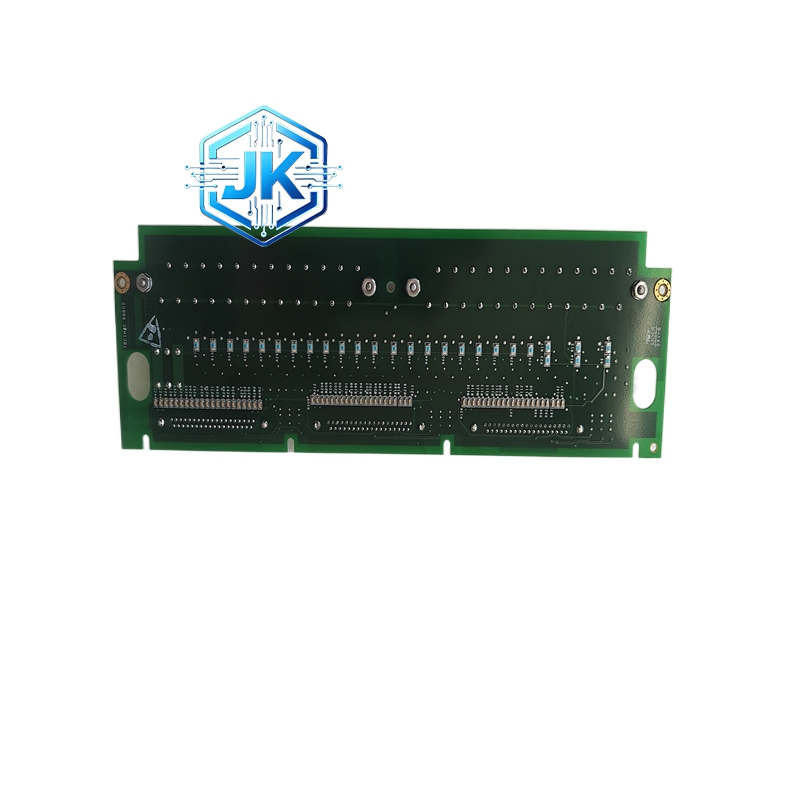

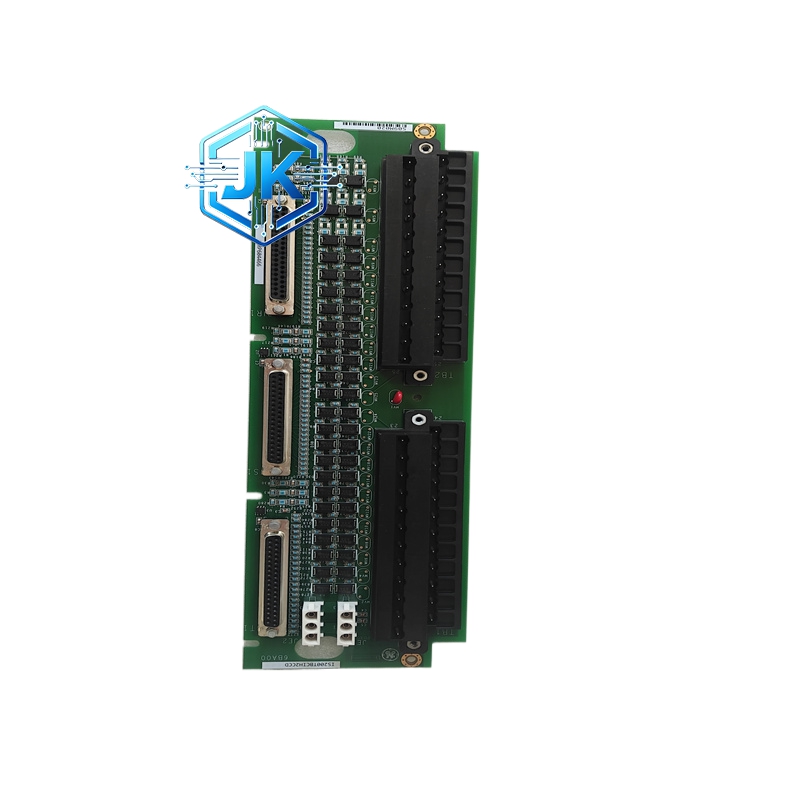

GE IS200TBQDH1A 16 通道继电器输出模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 16 通道继电器输出模块 |
| 适配 PLC 系列 | GE Fanuc 90-70，Genius Bus |
| 通道数量 | 16 路（分为 4 组，每组 4 通道） |
| 输出类型 | 机械继电器（SPDT，单刀双掷） |
| 触点容量 | 5A @ 250V AC / 5A @ 30V DC（阻性负载） |
| 触点寿命 | 100,000 次（机械寿命），100,000 次（电气寿命，额定负载下） |
| 响应时间 | 小于 10 ms（典型值） |
| 隔离方式 | 光耦 + 继电器双重隔离，1500 VDC |
| 供电电压 | +5V DC（总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 3W（典型值，所有通道导通时） |
| LED 指示 | 16 颗红色 LED |
| 安装方式 | DIN 导轨 / 机架安装 |
| 尺寸 | 标准 90-70 宽度 25.4 mm，高度约 120 mm |
| 重量 | 约 0.45 kg（比晶体管模块重，因有继电器） |
功能特点：
- 继电器输出：机械触点输出，可驱动交流负载（250V AC）和直流负载（30V DC），通用性远超晶体管输出
- 5A 大电流：单通道 5A 触点容量，可直接驱动接触器线圈、电磁阀、指示灯等
- SPDT 触点：单刀双掷，可同时控制常开和常闭负载
- 16 通道分组控制：4 组（CH0-CH3、CH4-CH7、CH8-CH11、CH12-CH15），每组独立使能
- 每通道 LED 指示：16 颗红色 LED 实时显示每通道输出状态
- 双重隔离：光耦隔离加继电器机械隔离，电气隔离等级极高
- 无需续流二极管：继电器触点无反电动势问题，无需外加续流二极管
应用场景：
- 交流负载驱动：直接驱动 220V AC 指示灯、报警灯、小型加热器
- 接触器线圈驱动：通过继电器输出驱动中间继电器，再由中间继电器驱动大功率接触器
- 电磁阀驱动：交流电磁阀的直接驱动
- 大电流负载：单通道 5A 容量，适合驱动多个小负载并联
- 安全回路：继电器的机械触点具有明确的开/关状态，适合安全回路应用
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| 触点容量（AC） | 5A @ 250V AC（阻性） |
| 触点容量（DC） | 5A @ 30V DC（阻性） |
| 触点形式 | SPDT（单刀双掷） |
| 机械寿命 | 100,000 次 |
| 电气寿命 | 100,000 次 |
| 响应时间 | 小于 10 ms |
| 通道间隔离 | 1500 VDC（光耦 + 继电器） |
| 误动作率 | 小于 10⁻⁹ |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），阳极氧化处理 |
| 电路板 | FR-4，4 层 PCB |
| 继电器 | 欧姆龙或同类品牌，密封型 |
| 触点材质 | 银合金（AgSnO₂），耐电弧烧蚀 |
| 光耦 | 东芝品牌 |
| 端子排 | 绿色可插拔端子，PA66 尼龙 |
| 连接器 | 镀金弹簧触点，80 针 Genius Bus |
| 焊接工艺 | 无铅 HASL |
| LED | 红色高亮 LED |
结构特征：
- 标准 90-70 尺寸，宽度 25.4 mm，高度约 120 mm（比晶体管模块略高，因内部有继电器）
- 前端 16 颗红色 LED 均匀排列，分为 4 组
- 前端左侧 4 位拨码开关（地址设定）
- 前端右侧 16 路端子排，每路 3 针（COM、NO、NC）
- 背面 80 针 Genius Bus 连接器，ZIF 设计
- 底部 DIN 导轨卡扣
- 顶部设有散热栅格（继电器发热较大）
- 内部可听到继电器吸合的”嗒”声（正常现象）
工作原理：
CPU 通过 Genius Bus 发送 16 位控制字，每一位对应一个通道。控制字经光耦隔离后驱动继电器线圈。当线圈通电时，继电器吸合，COM 端与 NO 端接通，NC 端断开。当线圈断电时，继电器释放，COM 端与 NC 端接通，NO 端断开。外部负载电流从 COM 端经 NO 或 NC 端流入负载，再从负载流回电源。由于是机械触点，无反电动势问题，无需续流二极管。
安装要求：
- 安装于标准 35 mm DIN 导轨上，模块地址通过拨码开关设定（0-15）
- 同一总线上地址不得重复
- 交流负载接线时注意区分 L（火线）和 N（零线）
- 感性负载（如接触器线圈）虽然不需要续流二极管，但建议并联 RC 吸收回路（100Ω + 0.1μF）以延长触点寿命
- 每通道电流不超过 5A，总电流不超过 16A（所有通道合计）
- 负载电压：AC 不超过 250V，DC 不超过 30V
- 总线电缆长度不超过 30 米
使用注意事项：
- 继电器输出响应速度比晶体管输出慢（10 ms 对比 1 ms），不适合高频开关控制
- 继电器有机械寿命限制，频繁开关会缩短寿命，建议每秒开关次数不超过 1 次
- 更换模块时断电操作，等待 30 秒以上
- 红色 LED 不亮时检查 CPU 程序是否输出了该通道信号
- 继电器吸合时有”嗒”声，属于正常现象
- 存储时需放在干燥环境中，避免触点氧化
