描述
技术规格
- 所属系列：GE Mark VIe 涡轮控制系统
- 功能类型：数字输入端子板（TBCIH）
- 输入通道：48 路干接点输入（2 组 ×24 路）
- 输入类型：干接点（无源开关信号）
- 额定电压：24VDC（回路供电）
- 浪涌保护：红色 MOV 压敏电阻，抑制电压突波

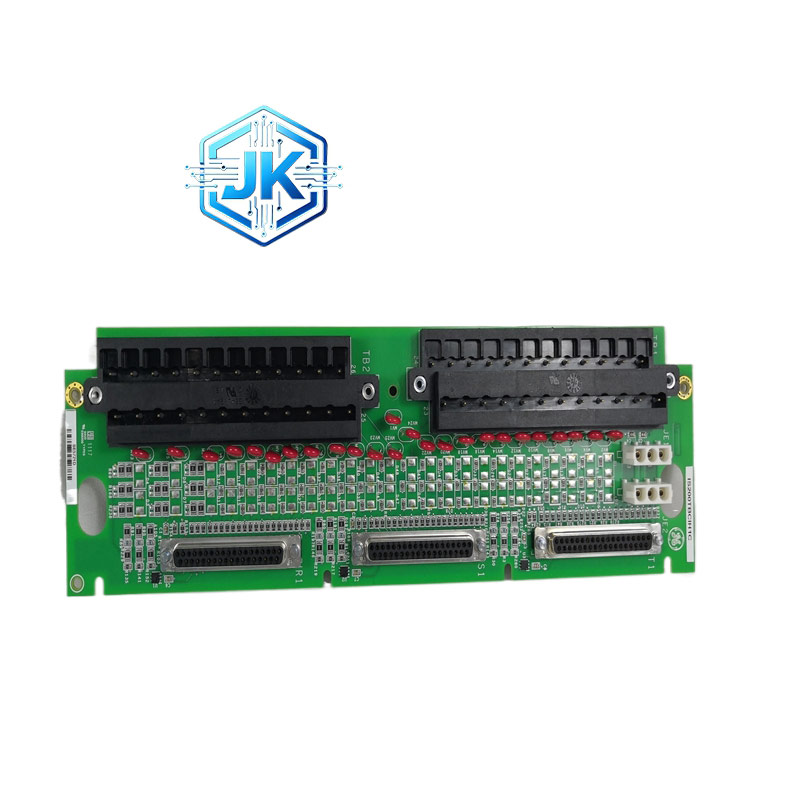

- 连接器：2 个 24 位绿色端子块，编号 1~48
- 隔离耐压：通道间 500VAC，通道 – 背板 1500VAC
- 工作温度：-20°C~+75°C；存储 – 40°C~+85°C
- 尺寸：33.02mm×10.16mm×4.8mm
- 重量：约 0.54kg
- 认证：CE、UL、CSA、IP65
- 兼容性：适配 Mark VIe 所有 I/O 模块、处理器板
功能特点- 48 路高密度输入：2 组 ×24 路，单端子板集成 48 路干接点，节省机柜空间，适配多点开关信号采集。
- 干接点无源适配：直接接入限位 / 压力开关、按钮、继电器触点，无需额外供电，接线便捷。
- 浪涌保护抗干扰：红色 MOV 压敏电阻抑制电压突波，隔绝现场强电干扰，保护系统背板与模块。
- 分组隔离安全：2 组独立隔离，单组故障不影响其他组，提升系统稳定性。
- 清晰标识易接线：端子块编号 1~48，信号方向明确，接线 / 排查故障高效。
- 宽温工业级设计：-20°C~+75°C 运行，抗振动、防尘，适配轮机控制柜高温、粉尘环境。
- 模块化易维护：标准 Mark VIe 机架安装，即插即用，更换无需停机。
应用场景
- 燃气 / 蒸汽轮机控制系统限位开关、压力开关、急停按钮信号采集。
- 电厂、电站辅机设备（水泵、风机、阀门）开关状态监测。
- Mark VIe 系统现场干接点信号集中采集，适配多点分布式信号场景。
- 工业自动化生产线限位、到位、安全门开关信号接入。
- 老旧 Mark VIe 系统数字输入端子板扩容，适配新增现场开关信号。
