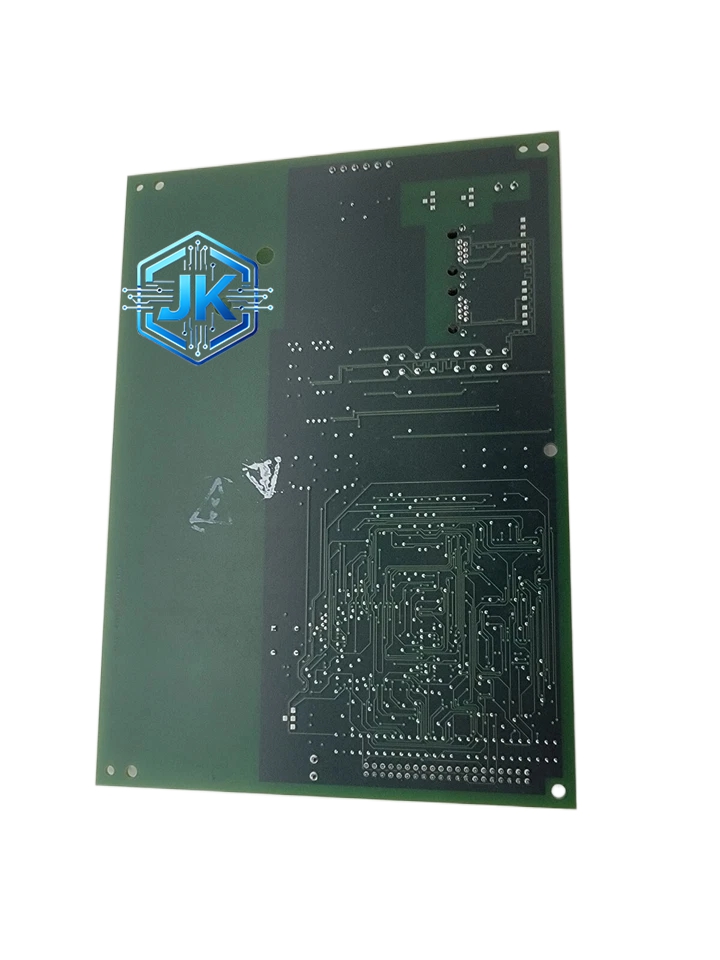

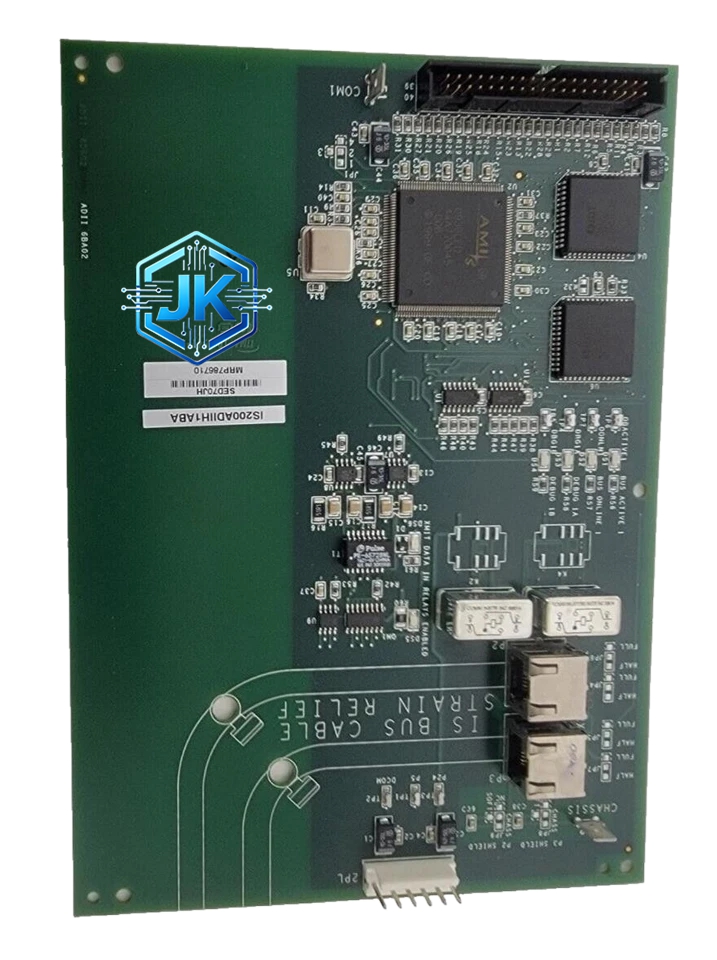

GE IS200PMCIH1ABA — Mark VIe 脉冲计数/高速输入模块
技术规格：
- 通道数量：8 通道高速计数输入
- 计数频率：最高 10MHz（单相脉冲输入）或 5MHz（正交编码输入）
- 输入信号类型：TTL 电平（0V 至 5V）、24VDC 电平、干接点（无源触点）
- 计数模式：正交编码（A/B 相，支持方向判别）、单相脉冲计数、频率测量、周期测量
- 计数器位数：32 位无符号整数，最大计数值 4,294,967,295
- 采样周期：0.5ms（H1ABA 版本，比旧版 1ms 快一倍）
- 输入滤波：数字 debounce 滤波器，可配置 1μs 至 10ms
- 隔离电压：500V DC 通道对地，通道间 500V DC
- 硬件中断：支持，响应延迟小于 100μs
- 工作温度：0°C 至 +60°C
- 供电：+5VDC，机架背板供电
- 功耗：约 3.5W
- 尺寸：标准 Mark VIe 模块宽度
- MTBF：大于 150,000 小时
功能特点：
- 支持正交编码输入，可同时获取转速值和旋转方向（无需额外方向判别电路）
- 32 位计数器，以 10MHz 频率计数时溢出周期约 7.1 分钟
- 内置数字 debounce 滤波器，消除机械触点抖动导致的误计数（H1ABA 版本滤波器响应更快）
- 硬件中断触发，当计数值达到预设阈值时立即向 CPU 发送中断，响应延迟小于 100μs
- 每个通道独立配置计数模式，8 个通道可同时运行不同模式
- 前面板 8 个 LED 指示每个通道的计数状态和故障状态
- H1ABA 固件支持周期测量功能（测量相邻两个脉冲的时间间隔，精度 0.1μs）
- 自诊断覆盖率超过 95%
材质构成：
- PCB：8 层高密度板，高速信号走线采用阻抗控制设计（50Ω 单端）
- 计数芯片：专用 32 位高速计数器 ASIC（如 HCTL-2020 或同等级）
- 输入保护：TVS 二极管 + 限流电阻 + 光耦隔离（500V 隔离）
- 接线端子：可拆卸螺钉端子排，适配 0.5mm² 至 2.5mm² 导线
- 外壳：铝合金压铸 + EMI 屏蔽罩
- 连接器：高密度 DIN 41612 型连接器
结构特征：
- 标准 Mark VIe 模块尺寸
- 前面板设有 8 组接线端子，每组 3 个端子（A 相、B 相、公共端）或 2 个端子（单相模式）
- 每个通道配 2 个 LED：计数中（绿色闪烁）、故障（红色常亮）
- 顶部总线连接器，底部锁定卡扣
工作原理：
外部脉冲信号通过端子进入模块，首先经过输入保护和光耦隔离，然后进入高速计数器芯片。正交编码模式下，芯片同时监测 A 相和 B 相信号的上升沿和下降沿，通过相位关系判断旋转方向并进行 4 倍频计数（每转计数为编码器线数的 4 倍）。计数值每 0.5ms 更新一次，通过背板总线送至 CPU。当计数值达到预设比较值时，硬件中断电路立即触发 CPU 中断，实现快速响应。
安装要求：
- 高速脉冲信号线必须使用屏蔽双绞线，屏蔽层两端接地
- 信号线与动力电缆间距大于 10cm，交叉时垂直交叉
- 干接点输入需外部提供上拉电阻（建议 4.7kΩ 至 10kΩ）
- 模块安装于 Mark VIe I/O 机架任意槽位（CPU 软件配置地址）
使用注意事项：
- 计数频率不可超过 10MHz，超过会导致漏计
- 正交编码接线时 A/B 相不可接反，否则方向判断错误
- 干接点输入不可长时间悬空，需确保上拉电阻可靠连接
- H1ABA 版本固件需使用 GE ToolboxST 软件升级
应用场景：
- 汽轮机转速监测（3000RPM 对应 50Hz，3600RPM 对应 60Hz）
- 发电机频率采集（50Hz 或 60Hz）
- 编码器位置信号采集（伺服电机、风机叶片角度）
- 涡轮流量计脉冲输出采集
- 任何需要高速脉冲计数的 Mark VIe 系统
