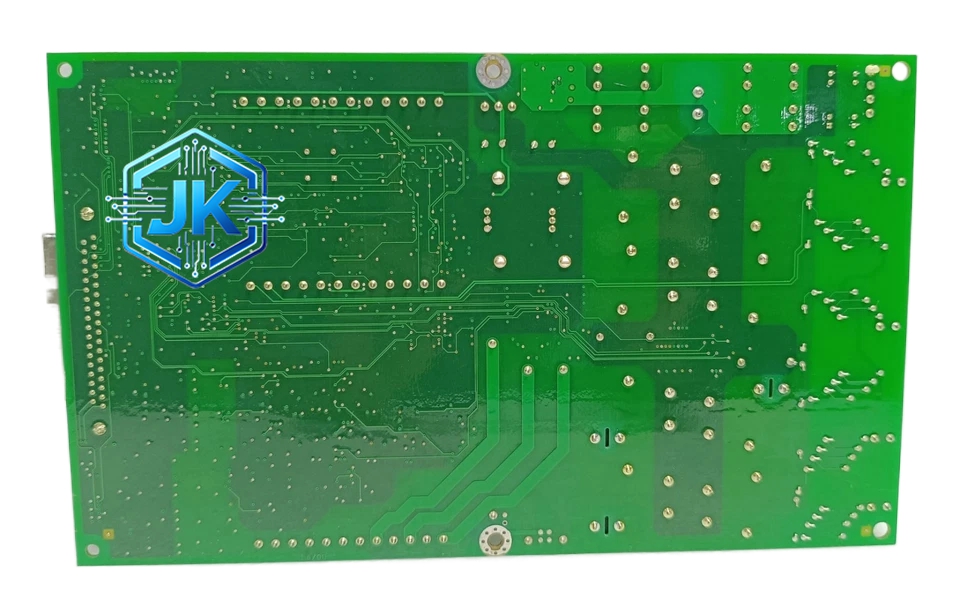

GE IS200ESYSH2AAA 事件记录模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 事件顺序记录（SOE）模块 |
| 适配系统 | GE Mark VI / Mark VIe |
| 记录通道 | 32 路开关量输入（光耦隔离） |
| 时间分辨率 | 1 毫秒 |
| 时间精度 | ±1 毫秒（GPS 同步时 ±100 μs） |
| 存储容量 | 64 MB Flash，可存储约 50,000 条事件记录 |
| 记录内容 | 通道号、状态变化（0→1 或 1→0）、精确时间戳 |
| 通信接口 | WES 高速背板 + 以太网（事件数据上传） |
| 供电电压 | +5V DC（背板供电） |
| 工作温度 | 0°C 至 60°C |
| 功耗 | 约 1.5W |
| GPS 同步 | 支持 IRIG-B 码对时，精度 ±100 μs |
功能特点：
- 1 毫秒时间分辨率：所有事件的发生时间精确到 1 毫秒，可准确判断保护动作的先后顺序
- 32 路同时记录：32 路开关量信号同时记录，无遗漏
- GPS 同步对时：支持 IRIG-B 码或 NTP 对时，确保多个 SOE 模块之间时间同步
- 循环覆盖存储：存储满后自动覆盖最早记录，确保始终记录最新事件
- 事件检索：支持按时间范围、通道号、事件类型检索历史记录
- 掉电保护：Flash 存储，掉电不丢失数据
- 事件导出：事件数据可通过以太网导出为 CSV 格式，供事故分析使用
应用场景：
- 保护动作分析：记录继电保护动作顺序，判断故障原因和保护是否正确动作
- 事故调查：电厂事故后，通过 SOE 记录还原事件发生的精确时间线
- 操作顺序记录：记录操作员的操作顺序和时间，用于操作规范审计
- 开关量监控：记录所有开关量状态变化，用于设备运行状态分析
- 电网故障分析：记录断路器跳合闸顺序，分析电网故障传播路径
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，喷塑处理 |
| 电路板 | FR-4，6 层 PCB（需容纳 Flash 存储芯片） |
| Flash 存储器 | 64 MB SPI NOR Flash |
| 时间基准 | 32.768 kHz 晶振 + GPS 接收模块（可选） |
| 光耦隔离器 | 东芝 TLP281，32 路 |
| 连接器 | WES 背板 + 前端 32 路端子排 + RJ45 以太网口 |
结构特征：
- 前端设有 32 路绿色可插拔端子排，分为 2 组，每组 16 路
- 前端 4 颗 LED 指示灯（记录中、存储满、故障、GPS 同步）
- 前端 4 位拨码开关设定模块地址
- 前端 RJ45 以太网口用于事件数据导出
- 背面 WES 背板连接器
- 底部 DIN 导轨卡扣
工作原理：
32 路开关量信号经光耦隔离后进入模块，每路信号的上升沿和下降沿均被硬件捕获。捕获时刻由内部 32.768 kHz 晶振计时器精确记录（1 毫秒分辨率）。事件数据（通道号 + 状态变化 + 时间戳）写入 Flash 存储器。当存储满时，指针回到起始地址，覆盖最早记录。GPS 同步时，IRIG-B 解码器修正内部时钟，将时间精度提升至 ±100 μs。事件数据可通过以太网口以 CSV 格式导出，或通过 WES 背板实时上传至 CPU 供 HMI 显示。
安装要求：
- 安装于 Mark VI 机柜背板插槽中
- 32 路开关量信号线使用屏蔽双绞线，屏蔽层单端接地
- 如需 GPS 对时，需将 IRIG-B 码信号线接入模块背面的 BNC 接口
- 以太网口连接至事件数据导出专用交换机
- 模块地址通过拨码开关设定，建议与其他 SOE 模块使用连续地址以便时间对齐
使用注意事项：
- 开关量信号电压不得超过 48V DC，否则会损坏光耦
- GPS 天线需安装在室外开阔处，避免金属遮挡
- 定期导出事件数据并备份，Flash 存储虽不掉电但有写入寿命限制
- 存储满后模块不会停止记录，而是自动覆盖最早数据，需定期检查存储状态
- 事件记录的法律效力要求时间同步精度，建议始终开启 GPS 对时功能
