描述

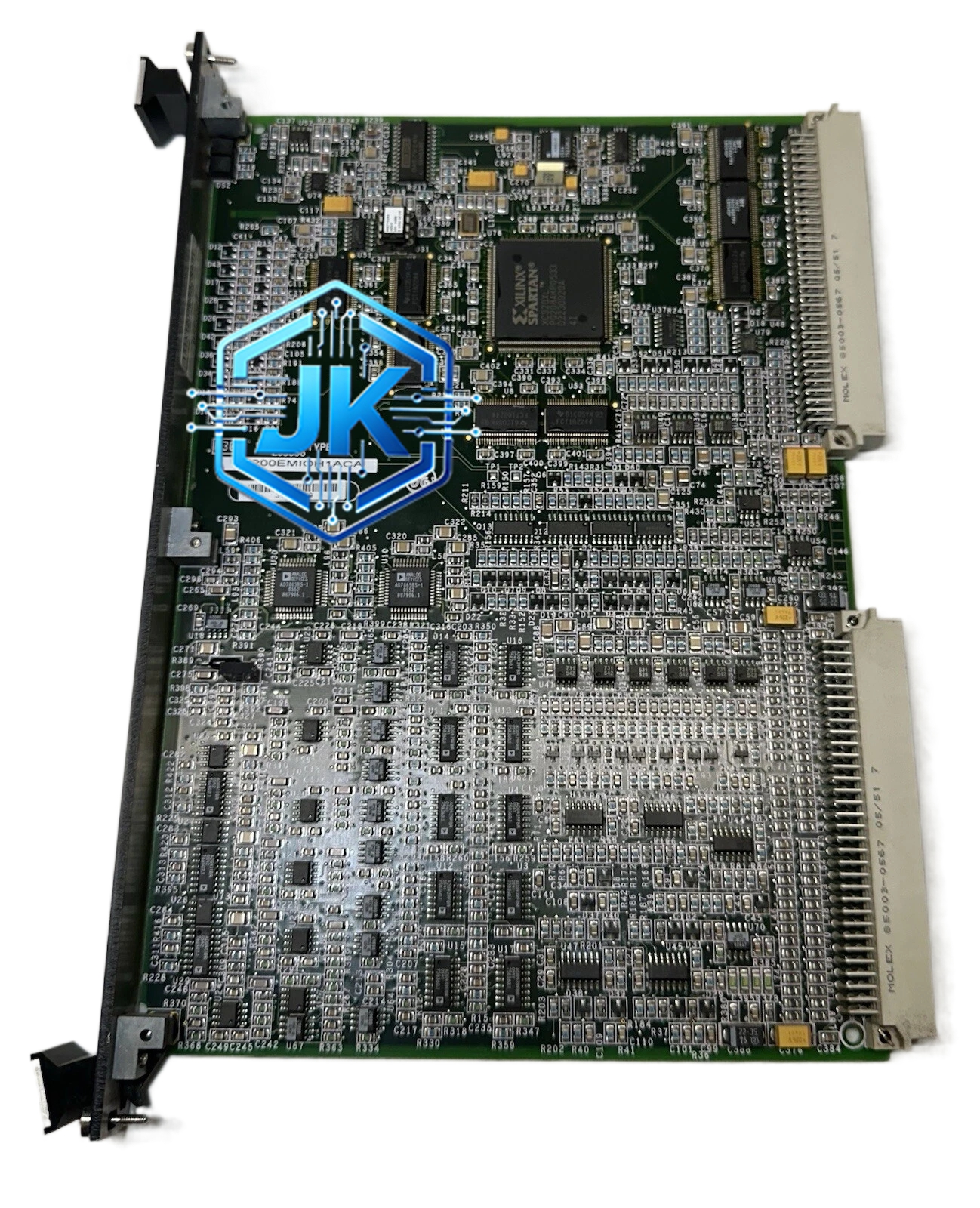

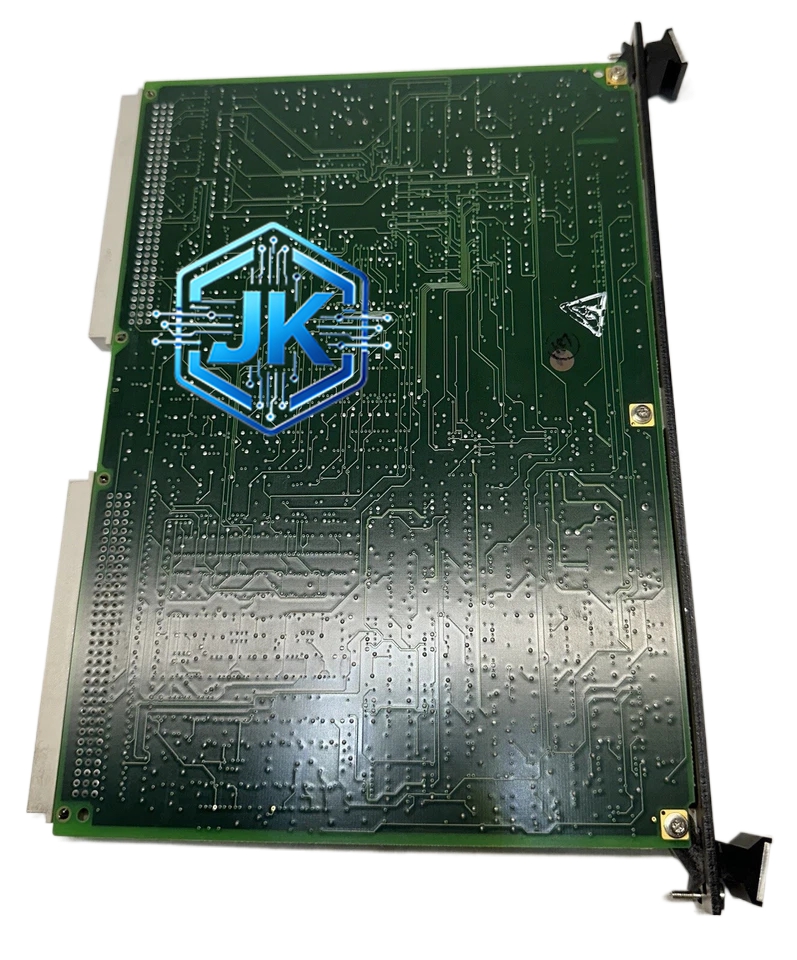

GE IS200EMIOH1ACA — Speedtronic Mark VIe系列励磁主输入/输出模块（燃机卡）
技术规格：
- 系列归属：GE Speedtronic Mark VIe / IS200系列
- 板卡类型：单插槽、双高度VME风格板卡
- 物理尺寸：约33×10×8 cm（部分标注4.5×9.6 cm为面板尺寸）
- 重量：约0.65985 kg ~ 1.875 kg（含包装）
- 供电电压：24V DC
- 通道配置：管理多路终端板信号，包括接触输入、输出继电器驱动、试验跳闸继电器驱动、PT（电压互感器）和CT（电流互感器）信号
- LED指示灯：前面板配有2个LED，分别显示电源状态和运行状态
- 防护等级：IP55
- 产地：美国
- 颜色：灰色
- 安装方式：VME标准机架插槽安装，前面板带固定夹子
功能特点：
- 信号管理核心：负责管理来自EXTB、EACF、ECTB和EPCT等终端板的全部I/O信号
- 励磁控制输出：向励磁系统中的ESEL板发送逻辑电平门脉冲信号，ESEL板通过背板将信号发送到功率转换柜中的EGPA，实现发电机励磁控制
- 断线检测：具备传感器断线故障识别功能
- 远程校准：支持在线校准，无需停机维护
- 隔离设计：输入输出通道电气隔离，抗干扰能力强，适应工业现场电磁环境
- 高效率等级：降低系统能耗，直接节约用户运行成本
- 模块化结构：便于安装、更换和升级，降低运维成本
应用场景：
- 电力行业：汽轮机控制系统、燃气轮机控制系统
- 石化行业：过程温度、压力、流量监控
- 水处理厂：自动化控制系统
- 制造业：生产线设备状态监测与控制
- 能源管理：能耗数据采集与优化分配
- 环境监测：温湿度、压力等参数实时反馈
工作原理：
模块内部通过高精度A/D和D/A转换器及微处理器，将现场4-20mA电流信号或接触量信号转换为数字量供Mark VIe控制器处理；同时将控制器输出的数字控制指令转换为4-20mA电流或继电器驱动信号，驱动执行机构（如励磁调节器EGPA）。ESEL板接收模块发出的逻辑电平门脉冲后，经背板传输至功率转换柜，完成对发电机励磁电流的精确控制。
安装要求：
- 安装于Mark VIe系统标准VME机架插槽内，单插槽占用
- 确保机架接地良好，供电电压稳定在24V DC
- 前面板固定夹子需在安装后扣紧，防止运行中松动
- 板卡ID号和制造商标志朝外，便于识别和维护
- 周围需留有足够间隙，保证通风散热
使用注意事项：
- 工作环境温度建议0~50℃，保持干燥，避免腐蚀性蒸汽和灰尘
- 禁止带电插拔，操作前须确认系统已断电
- 更换时需确认型号完全一致（IS200EMIOH1ACA与IS200EMIOH1A功能类似但有差异）
- 定期检查LED指示灯状态，异常时及时排查
- 质保期内建议由专业工程师操作，避免人为损坏
材质构成：
- 电路板：FR-4高Tg环氧玻璃纤维基板
- 连接器：镀金VME标准连接器，耐插拔
- 外壳：金属屏蔽罩+工程塑料前面板
- 焊接工艺：无铅环保焊料
