描述

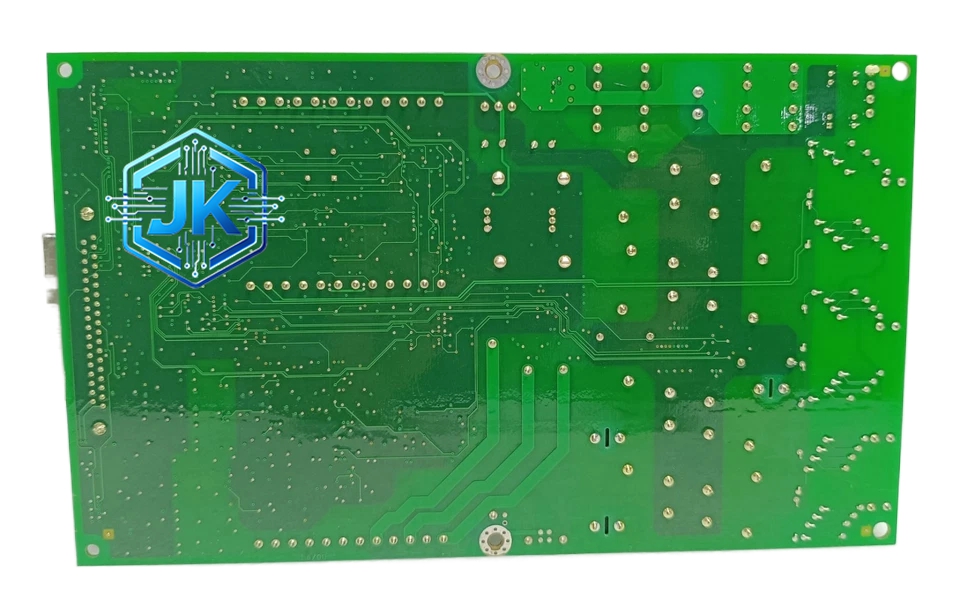

GE IS200EMCSG1AAB 四取二紧急停机控制输出模块
技术规格
| 参数项 | 详细参数 |
|---|---|
| 品牌 | GE（General Electric） |
| 型号 | IS200EMCSG1AAB |
| 所属系列 | IS200 系列 / Mark VIe 控制系统 |
| 模块类型 | 紧急停机控制输出模块 |
| 通道数量 | 4 路紧急停机输出通道 |
| 表决逻辑 | 四取二（2oo4）表决 |
| 输出类型 | 继电器输出（干接点），常开/常闭可配置 |
| 触点容量 | 5A @ 250V AC / 5A @ 30V DC |
| 响应时间 | 小于 20 毫秒（从收到指令到触点动作） |
| 供电方式 | 背板总线取电（5V DC） |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 模块尺寸 | 约 160mm × 95mm × 22mm |
| 重量 | 约 0.30kg |
材质构成
- 外壳：阻燃 ABS 塑料 + 金属屏蔽罩，符合 UL94 V-0 阻燃等级
- PCB：FR-4 玻璃纤维板，三防涂层（防潮、防盐雾、防霉）
- 继电器：高可靠性密封继电器，触点为银镉氧化物合金，耐电弧、抗粘连
- 连接器：插拔式弹簧接线端子，镀金触点，支持 2.5mm² 导线
- 散热：自然散热，无风扇
结构特征
- 前面板：4 颗通道状态 LED（绿色表示正常，红色表示动作）、1 个模块使能按钮、1 个在线测试按钮
- 背面：IS200 标准 20 针背板连接器
- 顶部：透明保护盖，防止误触接线端子
- 底部：防误插定位槽
- 侧面：金属弹性卡扣固定
工作原理
IS200EMCSG1AAB 接收来自 Mark VIe 控制器的紧急停机指令。控制器内部安全逻辑（四取二表决）确认停机条件成立后，通过背板总线向该模块发送动作命令。模块收到命令后，内部四个继电器同时得电动作，触点闭合，驱动外部紧急停机电磁阀。四取二逻辑意味着四个继电器中至少有两个动作，输出才被认为有效，极大降低了单点故障导致误动或拒动的概率。模块支持测试功能，按下测试按钮可模拟紧急停机动作，验证输出回路完整性，测试过程不影响机组正常运行。
功能特点
- 四取二表决逻辑：安全等级极高，符合 IEC 61508 SIL 3 要求
- 继电器输出：与外部设备完全电气隔离，抗干扰能力强
- 在线测试功能：不影响机组运行即可验证输出回路完整性
- 每个通道独立 LED 指示：便于快速定位故障通道
- 模块化设计：支持在线热插拔更换
- 故障安全型设计：模块失电时继电器自动释放，确保失电停机
应用场景
- 燃气轮机（LM2500、LM6000、LM9000）的紧急停机回路
- 蒸汽轮机的危急遮断器控制
- 联合循环电厂的机组安全保护系统
- 石化行业中大型压缩机的紧急停机保护
- 电力行业中重要辅机的安全联锁控制
安装要求
- 必须安装在 Mark VIe 控制器机架的指定安全 I/O 槽位
- 接线端子需使用屏蔽电缆，接地端可靠接地
- 紧急停机输出线必须采用冗余双路布线，两路走不同物理路径
- 安装完成后需在 Mark VIe ToolboxST 软件中配置该模块的逻辑功能和测试参数
- 模块使能按钮需在调试完成后才能按下使能
使用注意事项
- 严禁短接紧急停机输出端子，会导致继电器烧毁
- 定期（建议每季度）按下测试按钮进行在线测试，验证动作正常
- 继电器触点有机械寿命限制，一般为 10 万次，需记录动作次数
- 更换模块时必须先将控制系统置于安全状态，确认无停机指令
- 存放时需防静电、防潮，避免继电器触点氧化导致接触不良
