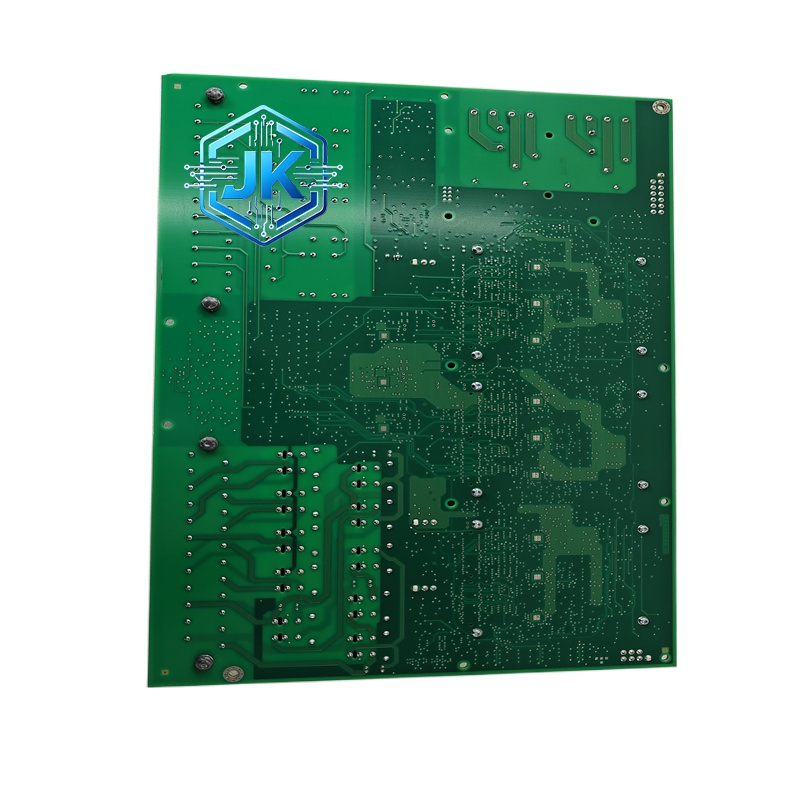

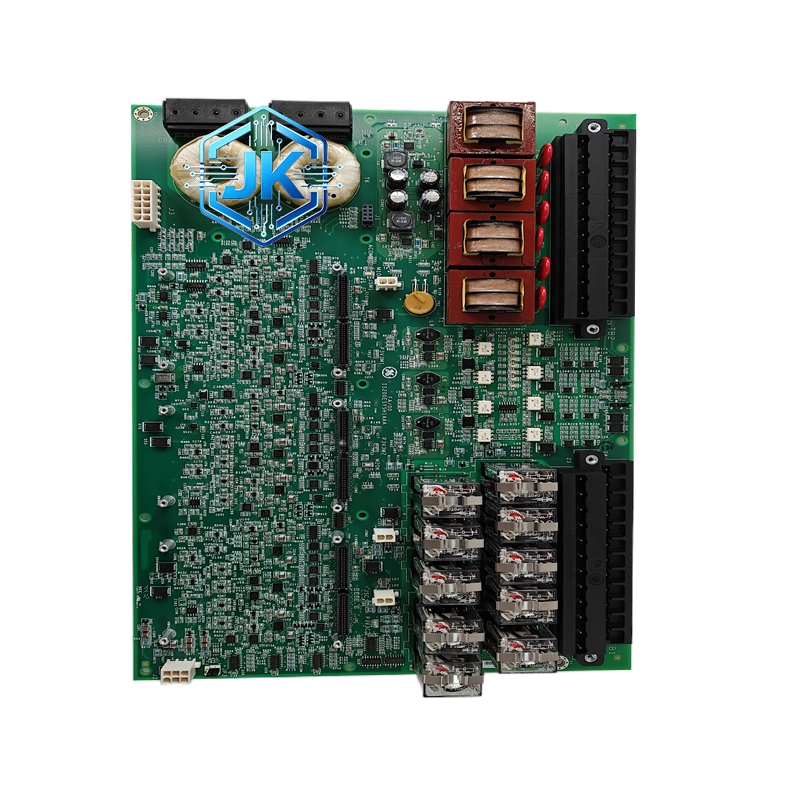

GE IS200ECTBG2A 以太网通信网关模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 以太网通信网关 / 协议转换模块 |
| 适配系统 | GE Mark VIe / Mark VI DCS |
| 以太网端口 | 1 个 RJ45 端口（10/100 Mbps） |
| 串口端口 | 2 个 RS-232/RS-485 串口（可配置） |
| 串口速率 | 300 bps 至 115200 bps（可配置） |
| 串口协议 | Modbus RTU（主/从）、GE SRTP、DF1 |
| 支持的从站数 | 最大 32 个串口从站设备 |
| 数据缓冲区 | 256 KB |
| 工作电压 | +5V DC（VME 总线供电） |
| 功耗 | 约 3.2W |
| 工作温度 | 0°C 至 60°C |
| 尺寸 | 标准 VME 3U 高度（约 100 mm × 160 mm） |
| MTBF | 大于 100,000 小时 |
功能特点：
- 协议转换：将以太网 TCP/IP 数据包转换为串口 Modbus RTU/SRTP/DF1 帧，反之亦然，实现异构网络互联
- 双串口设计：2 个独立串口可同时连接不同协议的设备，如一个串口接 Modbus RTU 仪表，另一个串口接 GE SRTP 变频器
- 主站轮询：模块作为 Modbus RTU 主站，按用户设定的周期（100ms 至 10s）轮询从站设备，采集数据后通过以太网上传至 CPU
- 数据映射：支持将串口寄存器地址映射到 Mark VIe 的内存地址，CPU 可直接读写串口设备数据
- 诊断功能：每 1 秒检测一次串口通信状态，超时或校验错误时上报故障
- 透明传输：支持透明传输模式，将串口数据原封不动地通过以太网上传，适用于非标准协议设备
应用场景：
- 老旧电厂改造：现场大量变频器、智能仪表仍使用 RS-485 通信，通过该模块接入新建的以太网监控系统
- 水泵站远程监控：现场水泵控制器使用 Modbus RTU 协议，通过网关上传至中央控制室
- 多协议设备集成：一个项目中同时存在 Modbus RTU 仪表和 GE SRTP 变频器，通过双串口分别接入
- 临时数据采集：在调试阶段临时将串口设备接入以太网进行数据采集
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| 串口最大从站数 | 32 个 |
| 轮询周期 | 100ms 至 10s（可配置） |
| Modbus 功能码支持 | 01、02、03、04、05、06、15、16 |
| 以太网延迟 | 小于 5 ms |
| 串口隔离电压 | 500 VDC |
| ESD 抗扰度 | ±8 kV（接触放电） |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，黑色阳极氧化 |
| 电路板 | FR-4，4 层 PCB |
| 串口收发器 | TI SN65HVD1050（RS-485） |
| 以太网 PHY | Marvell 88E1111 |
| 串口连接器 | DB9 母头（RS-232），绿色端子排（RS-485） |
| 总线接口 | VME 96 针欧式连接器 |
结构特征：
- VME 3U 高度，比标准以太网模块更薄
- 前面板：1 个 RJ45 端口 + 2 个 DB9 串口 + 4 颗 LED
- 底部：VME 总线连接器
- 顶部：小型散热片
工作原理：
CPU 通过 VME 总线向模块下发配置（串口参数、轮询周期、从站地址等）。模块作为 Modbus RTU 主站，按设定周期通过串口发送查询帧，从站设备响应后，模块将响应数据解析并封装为以太网数据包，通过 RJ45 端口上传至 CPU。反向通信时，CPU 下发的写命令经模块转换为串口写帧发送至从站。
安装要求：
- 安装于 VME 总线槽位，由 CPU 分配槽位号
- 串口线使用屏蔽双绞线，RS-485 需加 120Ω 终端电阻
- 串口设备地址不能重复
- 安装后在 ToolboxST 中配置串口参数、从站列表、数据映射表
使用注意事项：
- RS-485 总线末端必须加 120Ω 终端电阻，否则通信不稳定
- 串口线长度不超过 1200 米（9600bps 时）
- 不要将 RS-232 和 RS-485 端口混接
- 修改从站配置后需重新下载程序
