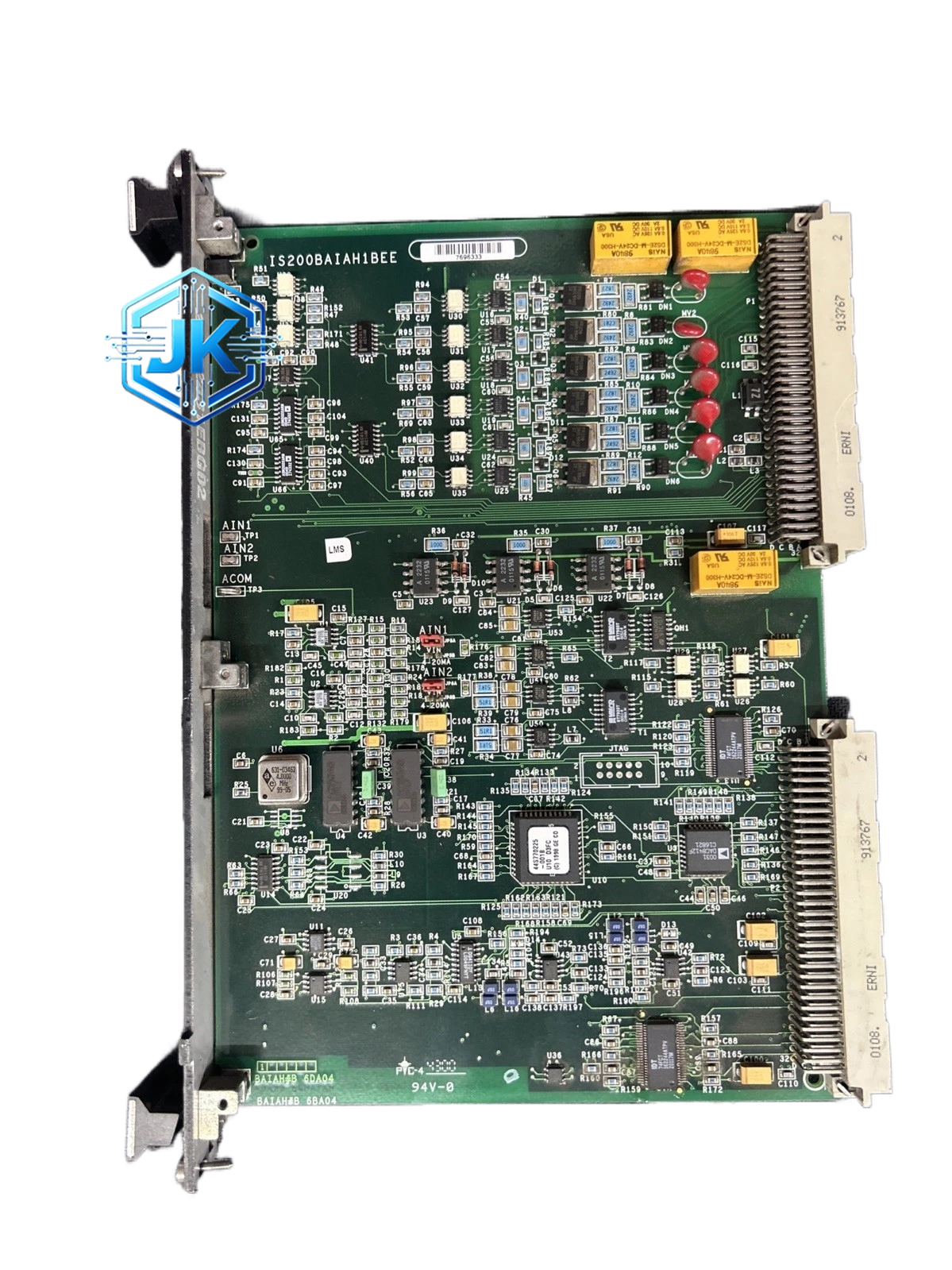

GE IS200BAIAH1BEE 模拟量输出模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 8 通道模拟量输出模块 |
| 适配系统 | GE Mark VI / Mark VIe |
| 通道数量 | 8 路 |
| 输出信号 | 4-20mA DC / 0-10V DC（每通道独立选择） |
| 分辨率 | 16 位 D/A 转换 |
| 输出精度 | ±0.1% 满量程 |
| 输出阻抗 | 电流模式大于 500Ω，电压模式小于 100Ω |
| 通道间隔离 | 500 VDC |
| 背板总线 | WES 高速背板 |
| 工作温度 | 0°C 至 60°C |
| 功耗 | 约 3W |
功能特点：
- 每通道独立配置：8 通道可分别设定为电流输出或电压输出
- 16 位高精度 D/A：输出信号平滑无阶梯，适合精密调节阀控制
- 断线检测：输出回路断线时自动上报故障
- 保持功能：CPU 通信中断时，输出自动保持最后值，防止执行机构误动作
- 软启动：输出上电时从零缓慢上升，避免执行机构突然动作
应用场景：
- 燃料调节阀控制：输出 4-20mA 信号驱动燃气轮机燃料调节阀
- 蒸汽调节阀控制：驱动锅炉主蒸汽调节阀
- 变频器速度给定：输出 0-10V 信号控制辅机变频器转速
- 记录仪驱动：输出模拟信号驱动模拟记录仪
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，喷塑处理 |
| 电路板 | FR-4，4 层 PCB |
| D/A 转换器 | TI DAC8568 或同等 16 位 DAC |
| 输出运算放大器 | TI OPA2277，低漂移精密运放 |
| 连接器 | WES 背板 + 前端 8 路端子排 |
结构特征：
- 前端 8 路绿色可插拔端子排
- 前端 8 颗红色 LED 指示灯（输出状态）
- 前端 4 位拨码开关
- 背面 WES 背板连接器
- 底部 DIN 导轨卡扣
工作原理：
CPU 通过 WES 背板将目标输出值（数字量）发送至模块。16 位 D/A 转换器将数字量转换为模拟电压，经精密运放进行电流/电压转换和阻抗匹配后，通过端子排输出至外部执行机构。断线检测电路通过测量输出回路电流判断是否断线。通信中断时，输出锁存器保持最后值不变。
安装要求：
- 安装于 Mark VI 机柜背板插槽中
- 电流输出模式下，负载阻抗不超过 500Ω
- 电压输出模式下，负载阻抗大于 10 kΩ
- 输出线使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 严禁输出端短路，会损坏 D/A 转换器
- 更换模块需停机操作
- 通信中断时输出保持功能确保安全，但长期通信中断需排查故障
