描述

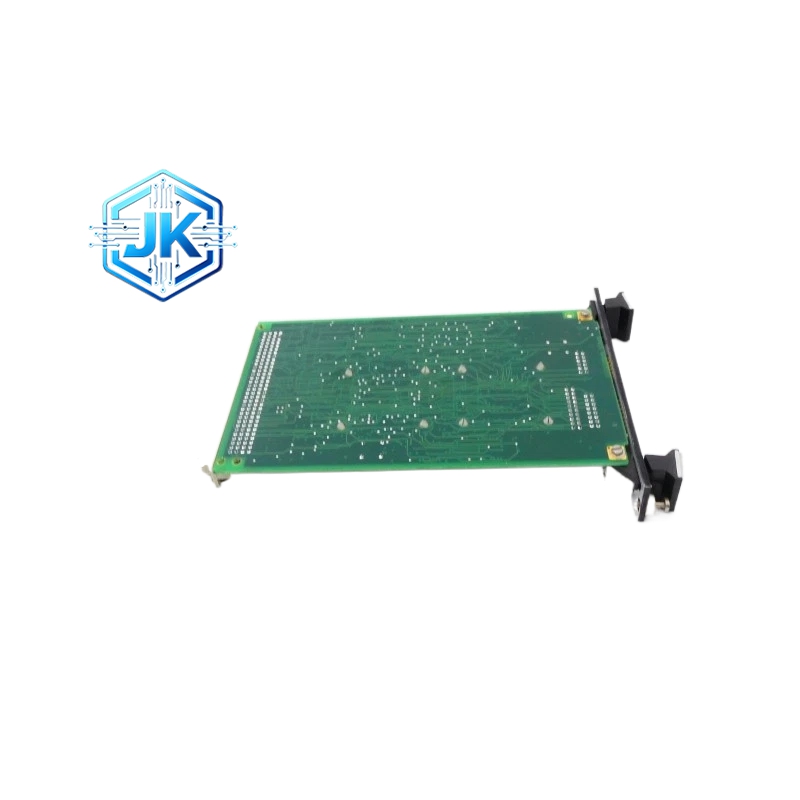

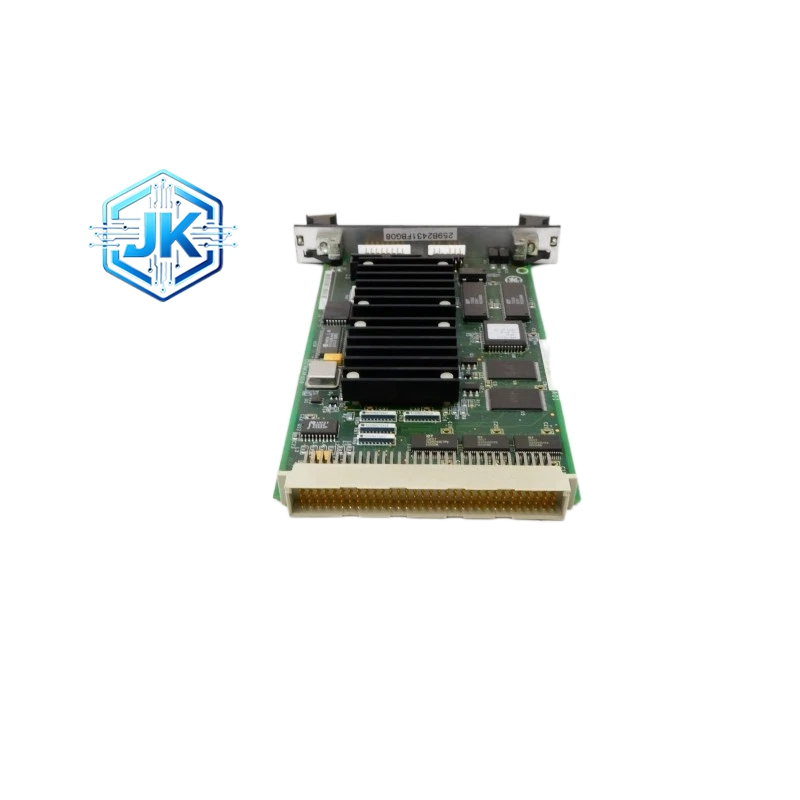

GE IS200AEAAH1CPR 模拟量输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 8 通道模拟量输入模块 |
| 适配系统 | GE Mark VI / Mark VIe |
| 通道数量 | 8 路（可独立配置） |
| 输入信号 | 4-20mA DC / 1-5V DC（每通道独立选择） |
| 分辨率 | 16 位 A/D 转换（65536 级） |
| 采样速率 | 10 次/秒/通道（全部通道同步采样） |
| 精度 | ±0.1% 满量程（典型值） |
| 通道间隔离 | 500 VDC（通道对通道），1500 VDC（通道对地） |
| 输入阻抗 | 电流模式 250Ω，电压模式大于 1 MΩ |
| 背板总线 | WES 高速背板 |
| 供电电压 | +5V DC（背板供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 功耗 | 约 2W |
功能特点：
- 每通道独立配置：8 个通道可分别设定为电流或电压输入，灵活性极高
- 16 位高精度：分辨率达 65536 级，4-20mA 信号下最小可分辨约 0.06 μA
- 断线检测：信号低于 3.5mA 或 0.5V 时自动标记断线故障
- 软件校准：支持两点校准，校准参数存储在模块 Flash 中
- 通道隔离：500 VDC 通道间隔离，有效消除地环路干扰
应用场景：
- 温度采集：配合 PT100 变送器采集轴承温度、排气温度
- 压力采集：配合 4-20mA 压力变送器采集燃料压力、润滑油压力
- 流量采集：配合电磁流量计采集燃料流量、冷却水流量
- 液位采集：配合差压变送器采集油箱液位
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，喷塑处理 |
| 电路板 | FR-4，4 层 PCB |
| A/D 转换器 | TI ADS1115 或同等 16 位 ADC |
| 隔离器 | ADI ADuM1201，5000VDC 隔离 |
| 连接器 | WES 背板连接器 + 前端绿色端子排 |
| 端子排 | 可插拔绿色端子，额定 5A |
结构特征：
- 前端 8 路绿色可插拔端子排，标注 CH0 至 CH7
- 前端 8 颗绿色 LED 指示灯
- 前端 4 位拨码开关设定模块地址
- 背面 WES 背板连接器
- 底部 DIN 导轨卡扣
工作原理：
外部信号经端子排进入模块，通过保险丝和 TVS 保护后进入多路复用器。选中通道信号经精密电阻转换和仪表放大器调理后，送入 16 位 A/D 转换器。数字量经数字隔离器传输至 WES 背板接口电路，通过 WES 背板上传至 CPU。断线检测电路实时监测输入信号，低于阈值时置位断线标志。
安装要求：
- 安装于 Mark VI 机柜背板插槽中
- 信号线使用屏蔽双绞线，屏蔽层单端接地
- 电流信号模式下，传感器由模块供电（+24V 通过端子排输出）
- 模拟线与数字线分开走线，间距大于 150 mm
使用注意事项：
- 电流模式下切勿接入电压信号，会烧毁输入电路
- 电压模式下输入不得超过 5V DC
- 更换模块需停机操作，不可热插拔
