描述
技术规格：

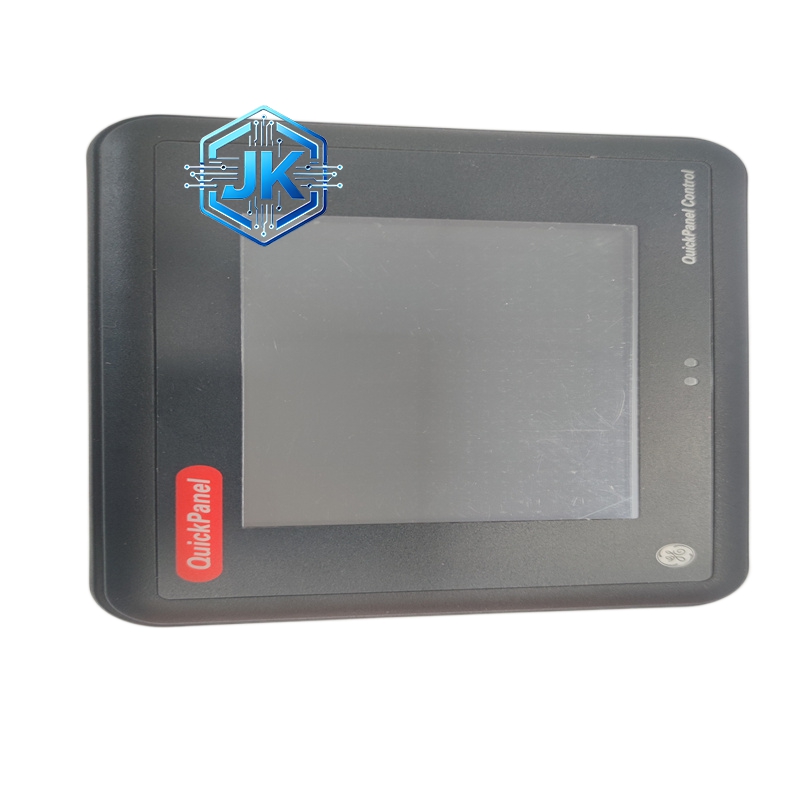

- 制造商：GE Fanuc（现属艾默生自动化）
- 所属系列：QuickPanel Control 系列、IC754 系列
- 型号：IC754CSX06CTD
- 显示屏：6.4 英寸 STN 彩色液晶触摸屏
- 分辨率：640×480 像素（VGA）
- 色彩：256 色
- 处理器：嵌入式 x86 兼容处理器（集成 PLC 逻辑引擎）
- 内存配置：16MB DRAM、4MB Flash（存储程序与数据）
- 触摸屏类型：电阻式触摸屏（单点触控，工业级耐用）
- 通信接口：1×RS-232、1×RS-485、1×10Base-T 以太网
- 支持协议：Modbus RTU/TCP、GE SNP、EtherNet/IP、TCP/IP
- 电源需求：24VDC±10%
- 功耗：≤15W
- 背光寿命：≥50000 小时（常温下）
- 工作温度：0℃~+50℃
- 存储温度：-20℃~+70℃
- 环境湿度：10%~90% 非凝结
- 防护等级：前面板 IP65（防尘防水溅），背部 IP20
- 尺寸：220mm×160mm×50mm
- 重量：约 1.2kg
- 安装方式：面板嵌入式安装（适配标准控制柜开孔）
- 认证：CE、UL、RoHS 认证，符合工业电磁兼容（EMC）标准
- 软件支持：GE QuickPanel Designer 组态软件
功能特点：
- 集成 HMI 与 PLC 双功能：内置 x86 处理器与 PLC 逻辑引擎，无需额外配置 PLC，兼具 HMI 显示操作与基础逻辑控制功能，节省硬件成本，适配中小型自动化系统一体化控制需求。
- 6.4 英寸彩色触控显示：6.4 英寸 STN 彩色触摸屏，640×480 分辨率、256 色显示，画面清晰，支持图形、文字、动画、趋势图显示；电阻式触摸屏，工业级耐用，触控精准，响应速度快。
- 多接口多协议通信：集成 RS-232、RS-485、以太网三接口，支持 Modbus、GE SNP、EtherNet/IP 等主流工业协议，无缝对接 GE PAC 系列 PLC 及第三方控制器，适配多设备联网场景。
- IP65 防护适配工业现场：前面板 IP65 防护等级，完全防尘、防水溅，耐受工业现场粉尘、水汽、油污侵蚀；0℃~+50℃工作温度，适配电厂、冶金、油气、自动化生产线等中小型工业场景。
- 长寿命背光低功耗：LED 背光设计，寿命≥50000 小时，长期使用无需更换背光；24VDC 供电，功耗≤15W，低功耗节能，降低运行成本。
- 便捷组态与维护：配套 GE QuickPanel Designer 组态软件，支持图形化编程，快速设计人机界面；支持程序下载、在线调试、数据备份 / 恢复，维护便捷，降低调试周期。
应用场景：
- 工业自动化生产线：中小型生产线 HMI 操作站、包装机械控制界面、仓储物流分拣系统监控、建材加工设备操作面板。
- 电力辅助系统：电厂辅机（水泵、风机）控制界面、变电站二次回路监控、发电机组小型监控系统、励磁系统本地操作站。
- 油气小型站点：油气田小型压缩机站监控、输油管道分支泵站操作、钻井平台辅助控制系统、油气处理小型装置监控。
- 通用工业控制：机床设备操作界面、纺织机械自动化监控、食品饮料生产线控制、市政水处理设备操作面板。
