描述
技术规格

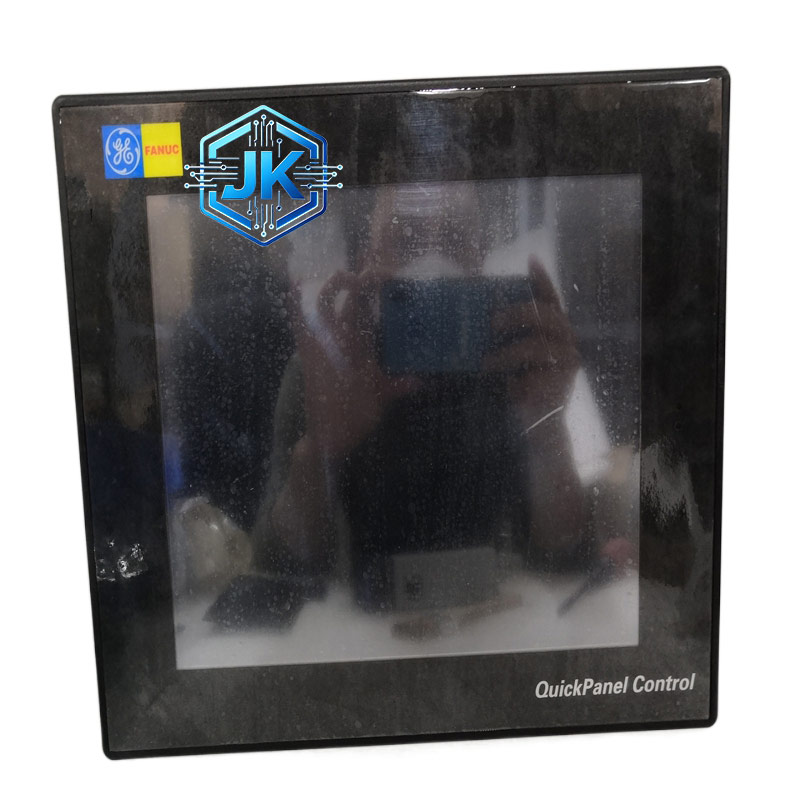

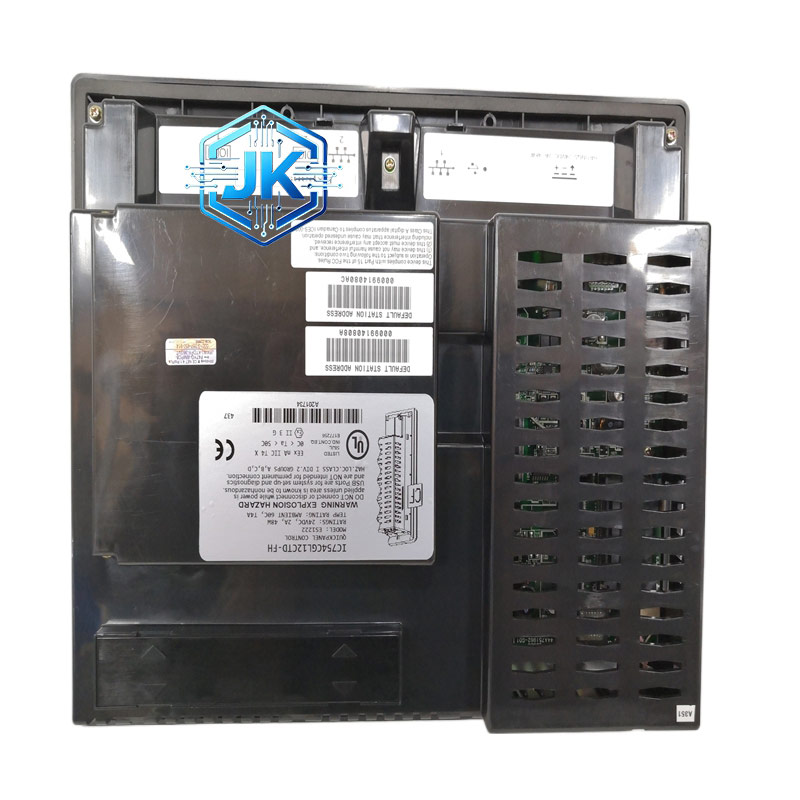

- 所属系列：GE QuickPanel View（工业 HMI）
- 显示屏：12 英寸彩色 TFT，分辨率 800×600，LED 背光
- 触摸类型：多点电容式触摸屏，支持手势操作
- 处理器：400MHz Intel XScale PXA255
- 内存：64MB DRAM（运行）、64MB Flash（存储）、512KB SRAM（掉电保持）
- 扩展存储：支持 CF 卡，最大 2GB
- 通信接口：
- 2× 以太网（10/100Mbps，Modbus TCP、EtherNet/IP）
- 2×RS-232/485 串口（Modbus RTU、DF1）
- 2×USB 2.0（主机口，数据导出 / 外设连接）
- 电源：24VDC（18~30VDC 宽压），额定功耗 48W
- 工作温度：0°C~+60°C；存储 – 40°C~+85°C
- 面板尺寸：286mm×214mm×50mm；开孔尺寸：255mm×185mm
- 重量：约 0.8kg
- 认证：CE、UL、CSA、RoHS、IP65（前面板）
- 软件：支持 GE Proficy View 组态软件，兼容 RX3i/RX7i PLC
功能特点- 12 英寸高清触控：800×600 分辨率，LED 背光高亮显示，电容式触摸灵敏耐用，支持多点手势，操作直观。
- 高性能处理 + 大存储：400MHz 处理器 + 64MB 内存，流畅运行复杂组态、多画面切换与数据处理。
- 全接口通信：双以太网冗余、双串口直连仪表 / 变频器、双 USB 接 U 盘 / 打印机，设备对接无压力。
- 宽压供电 + 工业防护：18~30VDC 宽压适配工业 UPS，前面板 IP65 防尘防水，适配油污、潮湿、粉尘现场。
- 掉电数据保护：512KB SRAM 掉电保存关键数据，来电自动恢复，无需重设参数。
- 远程访问与维护：支持 Web 浏览器远程监控、程序下载 / 上传，无需到现场，维护高效。
- 多语言与报警管理：支持中英文等多语言界面，自定义报警阈值与弹窗，声光报警联动，快速响应故障。
应用场景
- 化工、水处理、包装生产线设备监控、参数设置与报警管理。
- 电厂辅机、变电站、工业锅炉人机交互与过程监控。
- 楼宇自动化、暖通空调、给排水系统集中操作与数据显示。
- 智能制造车间、工业机器人、自动化专机现场操作终端。
- 适配 GE RX3i/RX7i、90-30/90-70 PLC 系统，无缝集成组态与控制
